Причины плохой изоляции кабеля

Есть несколько факторов влияющих на изоляционные свойства кабелей:

Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр. Данные приборы бывают старого образца (механические, где нужно вращать ручку):

и нового образца – электронные:

Рассмотрим работу этих устройств.

Устройство и принцип действия

Мегаомметр — устройство для проверки сопротивления изоляции. Есть два типа приборов — электронные и стрелочные. Независимо от типа, любой мегаомметр состоит из:

• Источника постоянного напряжения.
• Измерителя тока.
• Цифрового экрана или шкалы измерения.
• Щупов, посредством которых напряжение от прибора передается на измеряемый объект.


  Так выглядит стрелочный мегаомметр (слева) и электронный (справа)

В стрелочных приборах напряжение вырабатывается встроенной в корпус динамомашиной. Она приводится в действие измерителем — он крутит ручку прибора с определенной частотой (2 оборота в секунду). Электронные модели берут питание от сети, но могут работать и от батареек.

Работа мегаомметра основана на законе Ома: I=U/R. Прибор измеряет ток, который протекает между двумя подключенными объектами (две жилы кабеля, жила-земля и т.д.). Измерения производятся калиброванным напряжением, значение которого известно, зная ток и напряжение, можно найти сопротивление: R=U/I, что и делает прибор.

Примерная схема магаомметра

Перед проверкой щупы устанавливаются в соответствующие гнезда на приборе, после чего подключаются к объекту измерения. При тестировании в приборе генерируется высокое напряжение, которое при помощи щупов передается на проверяемый объект. Результаты измерений отображаются в мега омах (МОм) на шкале или экране.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
2. Аналоговый амперметр.
3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
4. Сопротивления.
5. Переключатель измерений кОм/Мом.
6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

• Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
• На отображаемые данные влияет равномерность вращения динамо-машины.
• Часто в процессе измерения приходится задействовать усилия двух человек. Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
• Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

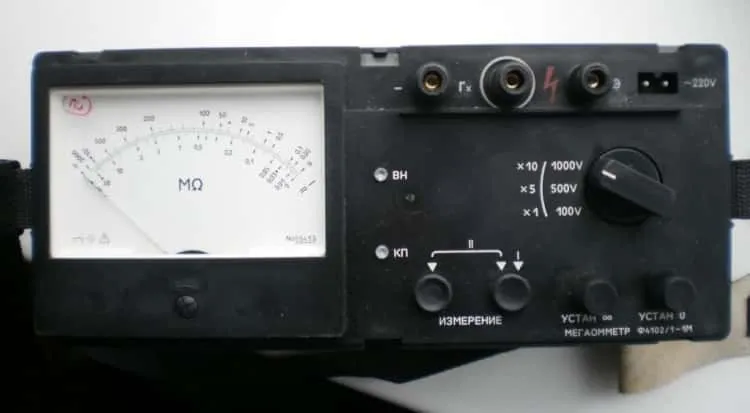

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Микропроцессорные мегаомметры

Основными плюсами таких приборов являются компактное исполнение и наличие цифрового табло. Это позволяет совместить разные функции (оценку сопротивления заземления, фазно-нулевой петли и иные) в одном корпусе, что избавляет от необходимости носить с собой много устройств.

Как правильно пользоваться мегаомметром?

Для проведения испытаний важно правильно выставить диапазоны измерений и уровень тестового напряжения. Проще всего это сделать, воспользовавшись специальными таблицами, где указываются параметры для различных тестируемых объектов. Пример такой таблицы приведен ниже.

Таблица 1. Соответствие уровня напряжения допустимому значению сопротивления изоляции.

Перейдем к методике измерений.

Как подключать щупы

На приборе обычно есть три гнезда для подключения щупов. Они располагаются в верхней части приборов и подписаны:

Также имеется три щупа, один из которых имеет с одной стороны два наконечника. Он используется когда необходимо исключить токи утечки и цепляется к экрану кабеля (если такой есть). На двойном отводе этого щупа есть буква «Э». Тот штекер, который идет от этого отвода и устанавливается в соответствующее гнездо. Второй его штекер устанавливается в гнездо «Л» — линия. В гнездо «земля» всегда подключается одинарный щуп.

Щупы для мегаомметра

На щупах есть упоры. При проведении измерений руками браться за них так, чтобы пальцы были до этих упоров. Это обязательное условие безопасной работы (про высокое напряжение помним).

Если проверить надо только сопротивление изоляции без экрана, ставится два одинарных щупа — один в клемму «З», другой в клемму «Л». При помощи зажимов-крокодилов на концах подключаем щупы:

• К тестируемым проводам, если надо проверить пробой между жилами в кабеле.
• К жиле и «земле», если проверяем «пробой на землю».

Есть буква «Э» — этот конец вставляется в гнездо с такой же буквой

Других комбинаций нет. Проверяется чаще изоляция и ее пробой, работа с экраном встречается довольно редко, так как сами экранированные кабели в квартирах и частных домах используются редко. Собственно, пользоваться мегаомметром не особо сложно. Важно только не забывать о наличии высокого напряжения и необходимости снимать остаточный заряд после каждого измерения. Это делают прикасаясь проводом заземления к только что измеренному проводу. Для безопасности этот провод можно закрепить на сухом деревянном держаке.

Процесс измерения

Выставляем напряжение, которое будет выдавать мегаомметр. Оно выбирается не произвольно, а из таблицы. Есть мегаомметры, которые работают только с одним напряжением, есть работающие с несколькими. Вторые, понятное дело, удобнее, так как их можно использовать для тестирования различных устройств и цепей. Переключение тестового напряжения производится ручкой или кнопкой на лицевой панели прибора.

Перед тем как пользоваться мегаомметром, убеждаемся в отсутствии напряжения на линии — тестером или индикаторной отверткой. Затем, подготовив прибор (выставить напряжение и на стрелочных выставить шкалу измерения) и подключив щупы, снимаем заземление с проверяемого кабеля (если помните, оно подключается перед началом работ).

Следующий этап — включаем в работу мегаомметр: на электронных нажимаем на кнопку Test, в стрелочных крутим ручку динамо-машины. В стрелочных крутим до тех пор, пока не зажжется на корпусе лампа — это значит необходимое напряжение в цепи создано. В цифровых в какой-то момент значение не экране стабилизируется. Цифры на экране — сопротивление изоляции. Если оно не меньше нормы (средние указаны в таблице, а точные есть в паспорте к изделию), значит все в норме.

Как проводить измерения мегаомметром

После того, как измерение окончено, перестаем крутить ручку мегаомметра или нажимаем на кнопку окончания измерения на электронной модели. После этого можно отсоединять щуп, снимать остаточное напряжение.

Вкратце — это все правила пользования мегаомметром. Некоторые варианты измерений рассмотрим подробнее.

Пошаговая инструкция измерения сопротивления изоляции мегаомметром

Несмотря на то, что пользоваться мегаомметром несложно, при испытаниях электроустановок необходимо придерживаться правил и определенного алгоритма действий. Для поиска дефектов изоляции генерируется высокий уровень напряжения, которое может представлять опасность для жизни человека. Требования ТБ при проведении испытаний будут рассмотрены отдельно, а пока речь пойдет о подготовительном этапе.

Подготовка к работе

Перед тем как пользоваться мегаомметром необходимо провести подготовительные работы. Для начала тестируемые цепи отключаются от нагрузки. Если измеряется сопротивление изоляции в домашней проводке, отключаем питание при помощи рубильника или выкручиваем пробки. При измерении кабелей розеточных групп, из розеток вынуть все вилки. При измерении проводки для освещения, из всех осветительных приборов (люстр, бра, точечных светильников) выкрутить лампочки. Только в таком виде — без нагрузки — кабели и провода можно проверять.

При проверке сопротивления изоляции домашней электропроводки выключить все приборы, вытащив их из розеток, выкрутить лампочки

Еще один этап подготовки к работе с мегаомметром — подсоединение переносного заземления. Оно необходимо для снятия остаточного напряжения в измеряемых цепях. К шине заземления в щитке крепится медный многожильный провод сечением не менее 1,5 квадрата. Второй его конец зачищается от изоляции, крепится к сухой палке. Провод надо прикрепить так, чтобы медью было удобно прикасаться к проводникам.

Подключение прибора к испытуемой линии

Аналоговые и цифровые мегаомметры комплектуются 3-мя щупами, два обычные, подключаемые к гнездам «З» и «Л», и один с двумя наконечниками, для контакта «Э». Он применяется при испытании экранированных кабельных линий, которые в быту, практически, не используются.

Для тестирования однофазной бытовой проводки производим подключение одинарных щупов к соответствующим гнездам («земля» и «линия»). В зависимости от режима испытания зажимы-крокодилы присоединяем к тестируемым проводам:

• Каждый провод в кабеле тестируется относительно остальных жил, которые соединены вместе. Тестируемый провод подключается к гнезду «Л», остальные, соединенные вместе жилы к гнезду «З». Подобная схема подключения приведена на рисунке.

Если показатели отвечают норме, то на этом можно закончить испытания, в противном случае тестирование продолжается.

• Каждый из проводов проверяется относительно земли.
• Осуществляется проверка каждого провода относительно других жил.

Алгоритм испытаний

Рассмотрев все основные этапы можно перейти, непосредственно, к порядку действий:

1. Подготовительный этап (полностью описан выше).
2. Установка переносного заземления для снятия электрического заряда.
3. На мегаомметре задается уровень напряжения, для бытовой проводки – 1000,0 вольт.
4. В зависимости от ожидаемого результата выбирается диапазон измерения сопротивления.
5. Проверка обесточенности тестируемого объекта, сделать это можно при помощи индикатора напряжения или мультиметра.
6. Производится подключение специальных щупов-крокодилов измерительных проводов к линии.
7. Отключение переносного заземления с тестируемого объекта.
8. Осуществляется подача высокого напряжения. В электронных мегаомметрах для этого достаточно нажать кнопку «Тест», если используется аналоговый прибор, следует вращать ручку динамо-машинки с заданной скоростью.
9. Считываем показания прибора. При необходимости данные заносятся в протокол измерений.
10. Снимаем остаточное напряжение при помощи переносного заземления.
11. Производим отключение измерительных щупов.

Чтобы измерить состояние других токоведущих проводников, описанная выше процедура повторяется, пока не будут проверены все элементы объекта, то есть речь идет об окончании замеров при испытании электрооборудования.

По итогам испытаний принимается решение о возможности эксплуатации электроустановки.

Как померить сопротивление изоляции кабеля

Чаще всего приходится измерять сопротивление изоляции кабелей. Как пользоваться мегаомметром в этом случае? Если кабель уже находится в эксплуатации, его отключают от электропитания, убирают подключенную к нему нагрузку. Изменения проводят нескольких видов:

1. Каждую жилу кабеля по отношению ко всем остальным, объединенным в пучок и заведенным туда же земляным проводом.
2. Каждую жилу относительно земли (остальные провода не заземляются).
3. Каждая жила относительно всех других проводников (каждую пару проводов).

Пункты 2 и 3 выполняют, если результаты первого измерения оказались ниже нормы. Эти измерения несложные, но, если жил много, занимают много времени. Хорошо что в электрике используются в основном трехжильные провода и только при подводе трехфазной сети их может быть больше.

При измерении на щитке все автоматы переводят в положение «выключено», убирают нагрузку, затем проводят измерения. Провода при этом можно из гнезд не доставать, а щупами касаться контактных винтов. Будьте внимательны: на входном автомате вводную линию (подключается в верхние гнезда) без отключения питания на подстанции измерять нельзя.

Если кабель экранирован (есть металлическая оплетка из проволоки, стальные или алюминиевые ленты), устанавливают щуп с раздвоенным наконечником, а экран добавляют в жгут к проводам и «земле».

Допустимые значения сопротивления изоляции

Величины сопротивления изоляции (Rx) кабелей различных типов должны быть выше допустимых значений. Допустимые значения определяются в ГОСТах, технических условиях, нормах и объемах испытания электрооборудования. Если брать нормы по испытанию сопротивления изоляции силовых кабельных линий, то тут всё просто:

• испытываются мегаомметром на 2500В на протяжении 1 минуты
• значение Rх должно быть больше 0,5 МОм для кабелей до 1кВ включительно
• для кабелей напряжением выше 1кВ значение сопротивления изоляции не нормируется, а факторами, определяющими пригодность является величина тока утечки при высоковольтных испытаниях и отсутствие пробоев

Проверить сопротивление изоляции электродвигателя

Для проведения измерений двигатель отключается от питания. Необходимо добраться до выводов обмотки. Асинхронные двигатели, работающие на напряжении до 1000 В тестируются напряжением 500 В.

Для проверки их изоляции один щуп подключаем к корпусу двигателя, второй поочередно прикладываем к каждому из выводов. Также можно проверить целостность соединения обмоток между собой. Для этой проверки надо щупы устанавливать на пары обмоток.

Как часто проводится проверка изоляции кабеля мегаометром?

1. Первый замер делается на заводе изготовителе
2. Перед монтажом на объекте
3. После монтажа перед подачей напряжения
4. В течение эксплуатации при выявлении дефектов или при техобслуживании один раз в три года.

Требования по обеспечению безопасных условий работы

Даже если вы хотите в домашних условиях измерить сопротивление изоляции кабеля, перед тем как пользоваться мегаомметром стоит ознакомиться с требованиями по технике безопасности. Основных правил несколько:

1. Держать щупы только за изолированную и ограниченную упорами часть.
2. Перед подключением прибора отключить напряжение, убедиться в том, что поблизости нет людей (на протяжении всей измеряемой трассы, если речь идет о кабелях).


   Как пользоваться мегаомметром: правила электробезопасности

3.  Перед подключением щупов снять остаточное напряжение при помощи подсоединения переносного заземления. И отключать его после того как щупы установлены.
4. После каждого измерения снимать со щупов остаточное напряжение соединив их оголенные части вместе.
5. После измерения к измеренной жиле подключать переносное заземление, снимая остаточный заряд.
6. Работать в перчатках.

Правила не очень сложные, но от их выполнения зависит ваша безопасность.

1. Общие требования безопасности

1.1. К работам по измерениям мегаомметром допускаются работники:

• не моложе 18 лет;
• прошедшие предварительный (перед приемом на работу) и периодические медосмотры и не имеющие противопоказаний;
• имеющие соответствующую квалификацию;
• прошедшие профессиональное обучение и стажировку;
• прошедшие вводный и первичный инструктажи на рабочем месте, допущенные к самостоятельной работе;
• обученные безопасным методам работы и сдавшие экзамены в соответствии с действующим «Положением о порядке обучения и проверки знаний по охране труда руководителей, специалистов и рабочих предприятий, учреждений и организаций связи».

1.2. В установках напряжением выше 1000 В измерения производят по наряду два лица из электротехнического персонала, одно из которых должно иметь группу по электробезопасности не ниже IV. А в установках напряжением до 1000 В измерения выполняют по распоряжению два лица, одно из которых должно иметь группу электробезопасности не ниже III.

1.3. Персонал, проводящий измерения, обязан:

• выполнять правила внутреннего трудового распорядка;
• соблюдать требования охраны труда;
• выполнять только ту работу, которая определена рабочей инструкцией;
• уметь оказывать первую медицинскую помощь пострадавшим от электрического тока и при несчастных случаях;
• в случае травмирования или недомогания известить своего непосредственного руководителя;
• о каждом несчастном случае немедленно извещать непосредственного руководителя;
• уметь оказывать первую доврачебную помощь пострадавшим от электрического тока, от лазерного излучения и при других несчастных случаях;
• уметь применять средства первичного пожаротушения;
• по назначению использовать спецодежду и СИЗ.

1.4. При работе с мегаомметром возможны воздействия следующих опасных и вредных производственных факторов:

• движущиеся машины и механизмы;
• повышенное значение напряжения в электрической цепи, замыкание которой может пройти через тело человека;
• повышенная или пониженная температура воздуха рабочей зоны;
• повышенная влажность воздуха;
• расположение рабочего места на значительной высоте относительно поверхности земли (пола, перекрытия);
• недостаточная освещенность рабочих мест;
• появление в зоне работы взрывоопасных, пожароопасных и ядовитых сред;
• физические перегрузки;
• воздействие опасного напряжения в электрической цепи, замыкание которой может произойти через тело человека.

1.5. Запрещается работа мегаомметром во время грозы или при ее приближении.

1.6. В соответствии с «Типовыми отраслевыми нормами бесплатной выдачи специальной одежды, специальной обуви и других средств индивидуальной защиты работникам связи», каждый работник должен быть обеспечен:

Наименование

Срок использования

№ п/п

1.7. За нарушение требований инструкции работник несет ответственность согласно действующему законодательству РФ.

2. Требования безопасности перед началом работы

2.1. Перед началом измерений необходимо убедиться в отсутствии людей, работающих на той части электроустановки, к которой присоединен мегаомметр, запретить находящимся вблизи него лицам прикасаться к токоведущим частям.

2.2. Надеть спецодежду.

2.3. Запрещается производство измерений на одной цепи двухцепных линий напряжением выше 1000 В, в то время когда другая цепь находится под напряжением, на одноцепной линии, если она идет параллельно с работающей линией напряжением выше 1000 В.

2.4. Запрещается измерение мегаомметром во время грозы или при ее приближении.

2.5. При производстве измерений сопротивления изоляции в силовых проводниках нужно отключить приемники электроэнергии, а также аппараты, приборы и т. п.

2.6. Внешним осмотром убедиться в исправности мегаомметра (на мегаомметре должна быть бирка о прохождении госпроверки).

3. Требования безопасности во время работы

3.1. Измерение сопротивления изоляции мегаомметром должно осуществляться на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра.

3.2. При измерении мегаомметром сопротивления изоляции токоведущих частей соединительные провода следует присоединять к ним с помощью изолирующих держателей (штанг). В электроустановках напряжением выше 1000 В, кроме того, следует пользоваться диэлектрическими перчатками.

3.3. При работе с мегаомметром прикасаться к токоведущим частям, к которым он присоединен, не разрешается. После окончания работы следует снять с токоведущих частей остаточный заряд путем их кратковременного заземления.

3.4. При производстве измерений сопротивления изоляции в силовых проводниках необходимо отключить приемники электроэнергии, а также аппараты управления и защиты, измерительные приборы.

3.5. Перед началом работ и в процессе работы необходимо следить за тем, чтобы на месте работ и в части электроустановки, подлежащей испытаниям, не находился другой персонал и посторонние люди.

3.6. Порядок проведения измерений при испытании изоляции мегаомметром:

• измерение сопротивления производится мегаомметром при всех проверках состояния изоляции;
• проверка проводится электронными мегаомметрами типа Ф4101, Ф4102 на напряжения 100, 500 и 1000 В, а также мегаомметрами типов М4100/1– М4100/5 и МС-05 на напряжения 100, 250, 500, 1000 и 2500 В;
• погрешность прибора Ф4101 не превышает ±2,5 %, а приборов типа М4100 — до 1 % длины рабочей части шкалы;
• питание прибора Ф4101 осуществляется от сети переменного тока 127–220 В или от источника постоянного тока 12 В. Питание приборов типа М4100 осуществляется от встроенных генераторов;
• выбор типа мегаомметра производится в зависимости от номинального сопротивления объекта (силовые кабели 1–1000, коммутационная аппаратура 1000–5000, силовые трансформаторы 10–20 000, электрические машины 0,1–1000, фарфоровые изоляторы 100–10 000 МОм), его параметров и номинального напряжения;
• как правило, для измерения сопротивления изоляции оборудования номинальным напряжением до 1000 В (цепи вторичной коммутации, двигатели и т. д.) используют мегаомметры на номинальные напряжения 100, 250, 500 и 1000 В, а в электрических установках с номинальным напряжением более 1000 В применяют мегаомметры на 1000 и 2500 В;
• измерить сопротивление изоляции соединительных проводов, значение которого должно быть не меньше верхнего предела измерения мегаомметра;
• установить предел измерения; если значение сопротивления изоляции неизвестно, то во избежание «зашкаливания» указателя измерителя необходимо начинать с наибольшего предела измерения;
• при выборе предела измерения следует руководствоваться тем, что точность будет наибольшей при отсчете показаний в рабочей части шкалы;
• убедиться в отсутствии напряжения на проверяемом объекте;
• отключить или закоротить все детали с пониженной изоляцией или пониженным испытательным напряжением, конденсаторы и полупроводниковые приборы;
• на время подключения прибора заземлить испытуемую цепь;
• нажав кнопку «высокое напряжение» в приборах, питающихся от сети, или вращая ручку генератора индукторного мегаомметра со скоростью примерно 120 об/мин, через 60 с после начала измерения зафиксировать значение сопротивления по шкале прибора.

3.7. При измерении сопротивления изоляции объектов с большой емкостью отсчет показаний производить после полного успокоения стрелки.

3.8. После окончания измерения, особенно для оборудования с большой емкостью (например, кабели большой протяженности), прежде чем отсоединять концы прибора, необходимо снять накопленный заряд путем наложения заземления.

3.9. Когда результат измерения сопротивления изоляции может быть искажен поверхностными токами утечки, например за счет увлажненности поверхности изолирующих частей установки, на изоляцию объекта накладывают токоотводящий электрод, присоединяемый к зажиму мегаомметра Э.

3.10. Присоединение токоотводящего электрода Э определяется из условия создания наибольшей разности потенциалов между землей и местом присоединения экрана.

3.11. В случае измерения изоляции кабеля, изолированного от земли, зажим Э присоединяется к броне кабеля; при измерении сопротивления изоляции между обмотками электрических машин зажим Э присоединяется к корпусу; при измерении сопротивления обмоток трансформатора зажим Э присоединяется под юбкой выходного изолятора.

3.12. Измерение сопротивления изоляции силовых и осветительных проводок производится при включенных выключателях, снятых плавких вставках, отключенных электроприемниках, приборах, аппаратах, вывернутых лампах.

3.13. Запрещается измерять изоляцию на линии, если она хотя бы на небольшом участке проходит вблизи другой линии, находящейся под напряжением, и во время грозы на воздушных линиях передачи.

4. Требования безопасности в аварийных ситуациях

4.1. При возникновении аварий и ситуаций, которые могут привести к авариям и несчастным случаям, необходимо:

• немедленно прекратить работы и известить руководителя работ;
• под руководством руководителя работ оперативно принять меры по устранению причин аварий или ситуаций, которые могут привести к авариям или несчастным случаям;
• при неисправности электрооборудования и электросети работы необходимо прекратить и сообщить о них руководителю.

4.2. При возникновении пожара, задымлении:

• немедленно сообщить по телефону 01 в пожарную охрану, оповестить работающих, сообщить о возгорании на пост охраны, поставить в известность руководителя подразделения;
• открыть запасные выходы из здания, обесточить электропитание, закрыть окна и прикрыть двери;
• приступить к тушению пожара первичными средствами пожаротушения, если это не сопряжено с риском для жизни;
• организовать встречу пожарной команды;
• покинуть здание и находиться в зоне эвакуации.

4.3. При несчастном случае:

• немедленно организовать первую помощь пострадавшему и, при необходимости, доставку его в медицинскую организацию;
• принять неотложные меры по предотвращению развития аварийной или иной чрезвычайной ситуации и воздействия травмирующих факторов на других лиц;
• сохранить до начала расследования несчастного случая обстановку, какой она была на момент происшествия, если это не угрожает жизни и здоровью других лиц и не ведет к катастрофе, аварии или возникновению иных чрезвычайных обстоятельств, а в случае невозможности ее сохранения зафиксировать сложившуюся обстановку (составить схемы, провести другие мероприятия).

5. Требования безопасности по окончании работы

5.1. Отключить всю измерительную аппаратуру.

5.2. Разрядить цепи, находящиеся под воздействием мегаомметра.

5.3. Убрать рабочее место, инструменты, приспособления, приборы, защитные средства, спецодежду.

5.4. Сделать необходимые записи в оперативной и технической документации.

Советы по работе с мегаомметром

• ⚡некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
• ⚡перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
• ⚡измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
• ⚡когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
• ⚡если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины. В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
• ⚡если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
• ⚡при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

Предыдущая

РазноеДля чего и в каких случаях измеряют сопротивление изоляции. Измерение сопротивления изоляции мегаомметром

Следующая

РазноеСистемы заземления TN-C, TN-S, TN-C-S, TT, IT со схемами (ПУЭ). Системы заземлений — преимущества и недостатки
