Узнайте о важности условных противопожарных знаков и их правильном размещении в статье «Нарисовать знаки чтобы не пожара. Условные противопожарные знаки. Как размещать знаки пожарной безопасности — 2023 год». Мы представляем информацию о том, как нарисовать условные знаки, чтобы обеспечить безопасность от пожаров, и рассматриваем актуальные нормы на 2023 год. Подготовьтесь к действию и защитите себя и своих близких!
Содержание
- 1 План эвакуации при пожаре – правила заполнения и условные обозначения
- 2 Пожарные наклейки – нормативы, регламентирующие внешний вид и размещение
- 3 Знаки безопасности
- 4 Как придумать и нарисовать условные знаки к памятке «Чтобы не было пожара»?
- 5 Пожарная безопасность: Какие обозначения применять для плана эвакуации
- 6 Какие бывают знаки пожарной безопасности
- 7 Обозначения на плане эвакуации

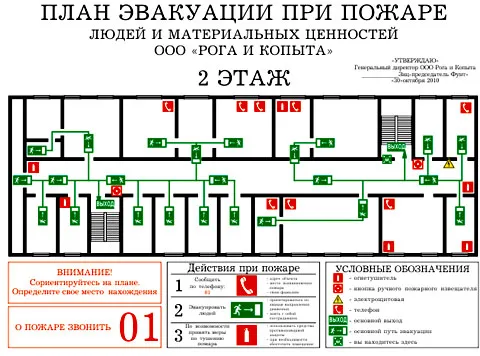

План эвакуации при пожаре – правила заполнения и условные обозначения
План эвакуации людей при пожаре является одним из первоочередных документов необходимых для поддержания должного уровня пожарной безопасности. Он используется для обучения персонала организации во время периодических инструктажей и регламентирует действия при возникновении нештатных ситуаций. При обнаружении признаков возгорания различной интенсивности в силу вступают соответствующие пункты плана, утвержденного руководителем учреждения, позволяя произвести наиболее быструю, эффективную и безопасную эвакуацию из зоны поражения. План помогает пожарным во время проведения ликвидации возгорания и последующих аварийно-спасательных мероприятий.
Разновидности схем эвакуации
- Локальные — на отдельное помещение;
- Секционные – на отдельную секцию помещения, которая имеет сложную планировку и большое количество разделительных простенков;
- Этажные – на весь этаж здания, дубликаты могут размещаться в нескольких местах с обязательным обозначением нахождения представленной схемы и ее копий;
- Сводные – хранятся у ответственного за противопожарную безопасность организации, используются при чрезвычайных ситуациях и выдаются командиру пожарной бригады при поисково-спасательных операциях в здании.
Размер листа, на котором отображают план, зависит от детализации и количества элементов, отображенных на нем.
- Для схем помещений и этажей большой площади и сложной планировки размер 600х400 мм.
- Для локальных схем: полуэтажей, помещений со средней площадью без сплошных перегородок 400х300 мм.
Регламентирует план эвакуации при пожаре, ГОСТ Р 12.2.143-2009 и другие нормативы. В них описаны требования по размерам плана, четкости шрифта и типу условных обозначений, месте размещения и правилах заполнения графической (схема) и текстовой (последовательность действий) части.
Правила установки эвакуационных планов
Согласно нормативам ППБ эвакуационные схемы необходимо разрабатывать и устанавливать в помещениях (кроме жилищных), где размещены рабочие места 10 человек и больше. В местах временного проживания, общественных зданиях с открытым доступом и большим человекопотоком.
ГОСТ Р 12.2.143-2009 определяет группы зданий для которых организации их эксплуатирующие должны сделать план эвакуации при пожаре:
- Финансовые учреждения и предприятия по обслуживанию площадью более 800м 2 ;
- Организации по бытовому обслуживанию, парикмахерские, ремонтные мастерские и другие подобные предприятия, которые размещаются на первых этажах жилых зданий и имеют площадь более 300м 2 ;
- Дошкольные, средние и высшие учебные заведения независимо от площади помещения, этажности строения и количества учащихся и персонала;
- Бары, рестораны и кафе с суммарной вместимостью всех залов более 50 человек;
- Банно-оздоровительные комплексы, спа-центры, салоны красоты с вместимостью более 20 человек;
- Клубы и другие развлекательные заведения с общей площадью более 400 м 2 ;
- Санатории, профилактории, больницы и другие лечебные учреждения с вместимостью более 50 коек;
- Музеи, галереи, выставка с потенциальной вместимостью более 500 человек.
Предъявляемые требования
Любой план эвакуации при пожаре, в школе, на предприятии или общественном здании состоит из графической и пояснительной (текстовой) части:
- Графическая схема состоит:
- места обычных и резервных выходов;
- пути следования к ним. Зеленой сплошной линией обозначен путь к обычному выходу, зеленым пунктиром к запасному;
- места нахождения средств пожаротушения;
- отметка нахождения на схеме плана (для ориентировки) и аналогичных планов (для сверки правильности движения);
- незадымляемые места и внешние лестничные пролеты;
- спасательные средства, устройства пожаротушения и противопожарной защиты;
Все условные обозначения на схеме можно дополнять только цифровыми кодами, расшифровка которых дается в текстовой части. Описание значения символов непосредственно на схеме недопустимо, так как это сильно затруднит ее чтение.
- Текстовая часть:
- Описание последовательности действий по эвакуации персонала и посетителей;
- Отмечены обязанности по вызову спасателей, медиков и пожарной бригады;
- При необходимости описана последовательность экстренной остановки производственного процесса и обесточивания оборудования;
- Порядок ручной активизации систем пожаротушения.
Информация в текстовой части может быть не слишком подробной. Основные объяснения должны даваться на инструктажах и обучениях, которые обязательны для всего персонала.

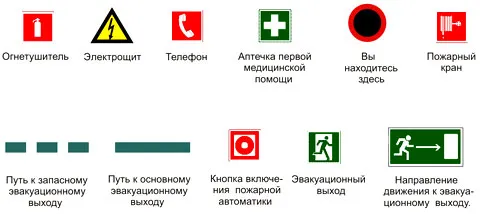

Условные обозначения
Знаки, используемые для различных обозначений на схемах, регламентируются ГОСТ Р 12.4.026-2001 «Сигнальные цвета и разметка».
Согласно этому нормативу знаки для планов эвакуации можно разбить на два типа:
- Зеленые, обозначающие направления эвакуации персонала;
- Красные, обозначающие местонахождение средств первичного пожаротушения.
Знаки, обозначающие выход:
В основном устанавливаются на стенах помещения совместно со стрелками указателями направления движения эвакуации.
Устанавливаются непосредственно над выходами, преимущественное большинство таких знаков оборудовано активной подсветкой для улучшения ориентации в условиях сильного задымления.
Указывают направление эвакуации по коридорам, залам и помещениям.
Указывают направление эвакуации по лестничным пролетам.
Эвакуационный пункт сбора.
Указывают в какую сторону открываются двери.
Знаки, направляющие к точкам размещения средств пожаротушения.
Ящик с пожарным краном.
Выход к внешней пожарной лестнице.
Прямая линия связи с внутренним или внешним пунктом пожарной охраны.
Огнетушители и другие средства, собранные в одном месте.
водозабор пожарного источника с местом подъезда автомобиля.
Гидрант.
Кнопка активации систем автоматического пожаротушения.
Тревожная сирена.
Пожарные наклейки – нормативы, регламентирующие внешний вид и размещение
Строгих нормативов, регламентирующих размещение пожарных наклеек, не существует. При выборе конкретного места установки знаков пожарной безопасности необходимо руководствоваться целесообразностью и здравым смыслом. Несмотря на наличие дизайнерского оформления в офисе нельзя скрывать поклейку за драпировками. Она должна быть хорошо видна с самой удаленной точки помещения, в которой этот знак установлен. Рекомендуемые расстояния можно взять из таб. 3 ГОСТа 12,4,026-2001.
Наклейки пожарной безопасности играют важную роль как в системе экстренной эвакуации, так и в общей пожарной безопасности здания. Их размещение, материал изготовления и размеры регламентируются следующими нормативными документами:
- НПБ 160-97;
- ГОСТ Р 12.4.026-2001;
- ГОСТ Р 12.2.143-2009 (те же нормативы, но относительно знаков с флуоресцентным или отражающим покрытием).
Где размещают противопожарные знаки?
Нормативный документ НПБ 160-97 регламентирует размещение противопожарных наклеек в следующих типах сооружений:
- Внутри строений и на принадлежащей им территории, общественных организаций любого типа собственности. Крепление осуществляется на несущих и ограждающих конструкциях строения или на специально сконструированных отдельно стоящих табличках;
- На территории и в цехах различных производств непосредственно на рабочем месте и в местах общего пользования;
- В салонах общественного и грузового автотранспорта.
Разновидности
Пожарные знаки наклейки осуществляют следующие функции:
- Предупреждение;
- Указание маршрута эвакуации;
- Информирование;
- Запрещение или разрешение какого либо действия;
- Медицинского назначения.
По способу установки знаки бывают постоянного крепления и временные (переносные — предупреждающие, передвижные — блокирующие). Временные могут устанавливаться на период осуществления производственного процесса, связанного с выполнением пожароопасных или огнеопасных работ. По окончании выполнения опасных работ, знаки демонтируются.
Важные правила размещения
При установке противопожарных знаков необходимо учитывать их заметность с разных углов обзора. При этом они не должны мешать работе персонала или затруднять его передвижение по помещению.
Крепление знаков любого типа над входом в помещение или здание в целом означает, что их действия распространяется на все строение. Тот же принцип соблюдается если знак укрепляется на створках ворот, он действует на всю территорию внутри ограждения. Установку наклеек на дверях или воротах следует осуществить таким образом, чтобы они были одинаково хорошо видны как в открытом, так и в закрытом положении.
Знаки ВЫХОД (основной, запасной, эвакуационный) размещаются строго над теми дверными проемами, которые они контролируют.
В помещениях, где не предусмотрено или мало естественного освещения (кладовки, бытовки, склады, длинные коридоры, закрытые лестничные площадки) необходимо обеспечить знаки источниками наружной подсветки или приобрести устройство имеющий внутренний источник света.
Указатели, ведущие к основному запасному или эвакуационному выходу должны размещаться не реже чем через 5м.
Указатель «Огнетушитель» размещается непосредственно на месте установки огнетушителя. Если огнетушитель крепится на кронштейне или небольшой подставке, то наклейка устанавливается на стену, если размещается в шкафу или на высокой подставке, то знак крепится на шкаф или подставку.
Если помещение имеет большую площадь, а коридор такое строение, что главного или эвакуационного выхода не видно, то нужно установить наклейки «на выход» на всем пути эвакуации.
Устанавливается над дверными проемами всех выходов (кроме главного). Данных знаки выполняются с внутренней подсветкой.
Знаки безопасности
Знаки безопасности это визуальные средства коллективной защиты работников (наряду с сигнальной разметкой и сигнальными цветами). Предназначены для предупреждения людей о возможной опасности, запрещении или предписании определенных действий, а также информации о расположении объектов и средств, использование которых исключает или снижает воздействие опасных и (или) вредных факторов.
Основополагающим нормативным документом, устанавливающим требования к знакам безопасности, является ГОСТ 12.4.026—2015 ССБТ «Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний». Знаки безопасности подразделяются на основные, дополнительные, комбинированные и групповые.
Основные знаки безопасности содержат однозначное смысловое выражение требований по обеспечению безопасности. Они используются, как правило, самостоятельно или в составе комбинированных и групповых.

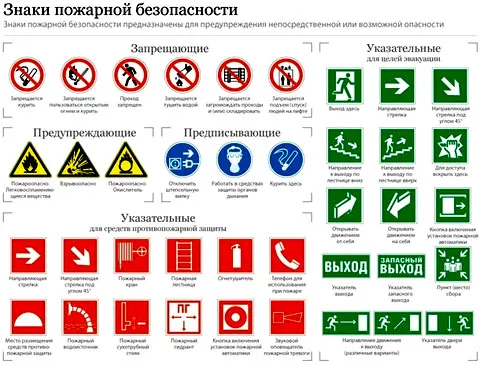

Знаки безопасности делятся на следующие группы:
- запрещающие знаки;
- предупреждающие знаки;

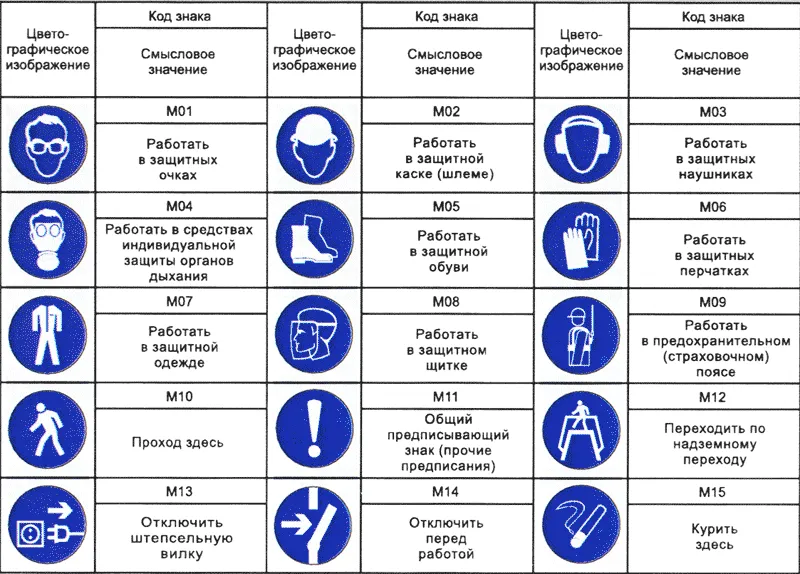

- предписывающие знаки;
- знаки пожарной безопасности;
- эвакуационные знаки;
- знаки медицинского и санитарного назначения;
- указательные знаки.
Необходимость размещения знаков безопасности регламентируется Федеральным законом от 22.07.2008 №123 «Технический регламент о требованиях пожарной безопасности» (Ст. 84), Правилами противопожарного режима (П. 14, 33, 43, 54, 94).
Не следует забывать о том, что исправное состояние знаков пожарной безопасности обеспечивает руководитель организации.
СКАЧАЙ И РАСПЕЧАТАЙ ЛЮБОЙ ЗНАК В ВЫСОКОМ РАЗРЕШЕНИИ!
Представленные знаки выполнены в соответствии с ГОСТ Р 12.4.026-2001 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний».

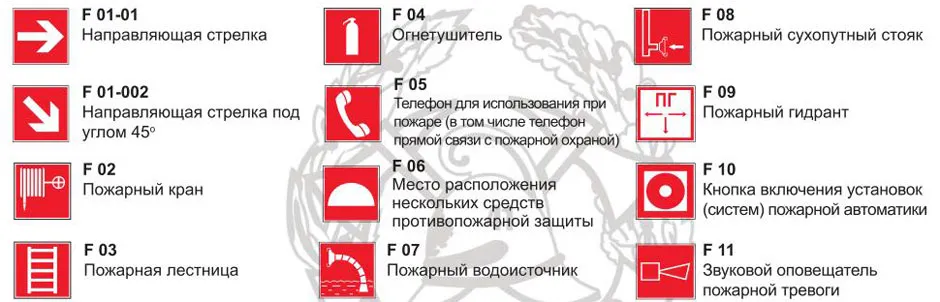

Знаки пожарной безопасности
Направляющая стрелка под углом 45°
Телефон для использования при пожаре
Средства противопожарной защиты
Кнопка включения пожарной автоматики
Звуковой оповещатель пожарной тревоги
Эвакуационные знаки
Выход здесь (левосторонний)
Выход здесь (правосторонний)
Направляющая стрелка под углом 45°
Направление к эвакуационному выходу по лестнице вниз
Направление к эвакуационному выходу по лестнице вниз
Направление к эвакуационному выходу по лестнице вверх
Для доступа вскрыть здесь
Открывать движением от себя
Открывать движением на себя
Для открывания сдвинуть
Пункт (место) сбора
Направление к эвакуационному выходу направо
Направление к эвакуационному выходу налево
Направление к эвакуационному выходу направо вверх
Направление к эвакуационному выходу налево вверх
Направление к эвакуационному выходу направо вниз
Направление к эвакуационному выходу налево вниз
Указатель двери эвакуационного выхода (правосторонний)
Указатель двери эвакуационного выхода (левосторонний)
Направление к эвакуационному выходу прямо
Направление к эвакуационному выходу прямо
Указатель запасного выхода
Знаки медицинского и санитарного назначения
Аптечка первой медицинской помощи
Средства выноса (эвакуации) пораженных
Пункт приема гигиенических процедур (душевые)
Пункт обработки глаз
Телефон связи с медицинским пунктом
Запрещающие знаки
Запрещается пользоваться открытым огнем и курить
Запрещается тушить водой
| Видео (кликните для воспроизведения). |
Запрещается использовать в качестве питьевой воды
Доступ посторонним запрещен
Запрещается движение средств напольного транспорта
Запрещается прикасаться. Опасно
Запрещается прикасаться. Корпус под напряжением
Запрещается работа людей со стимуляторами сердечной деятельности
Запрещается загромождать проходы и (или) складировать
Запрещается подъем (спуск) людей по шахтному стволу
Запрещается вход (проход) с животными
Запрещается работа людей, имеющих мет. имплантанты
Запрещается разбрызгивать воду
Запрещается пользоваться мобильным телефоном
Запрещение (прочие опасности)
Запрещается иметь при себе металлические предметы
Запрещается принимать пищу
Запрещается подходить к элементам оборудования
Запрещается брать руками. Сыпучая масса
Запрещается пользоваться лифтом
Запрещается пользоваться электронагрев. приборами

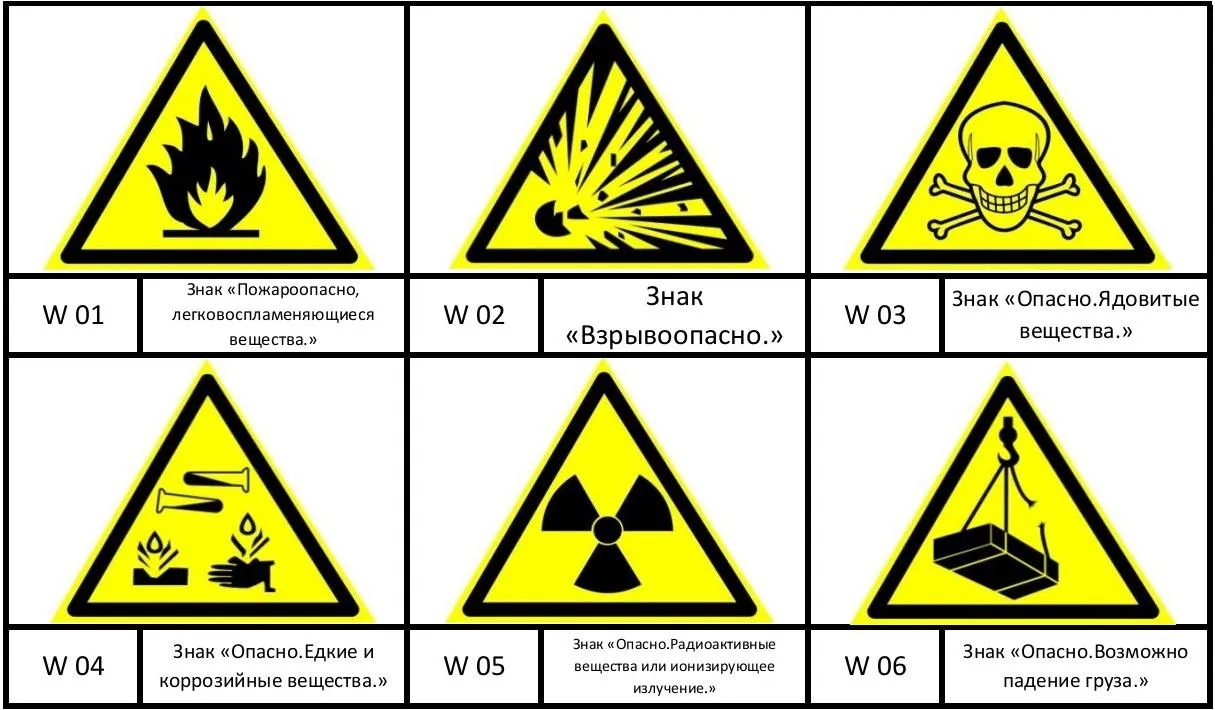

Предупреждающие знаки
Едкие и коррозионные вещества
Радиоактивные вещества или излучение
Возможно падение груза
Опасность поражения электрическим током
Опасность (прочие опасности)
Опасно. Лазерное излучение
Внимание. Электро-магнитное поле
Возможность падения с высоты
Вредные для здоровья аллергические вещества

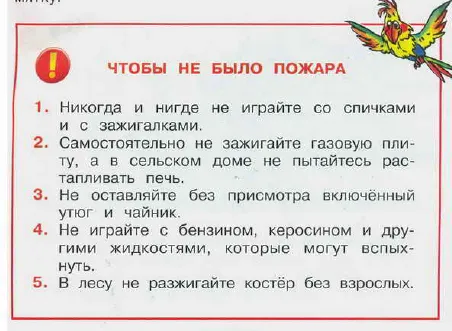

Как придумать и нарисовать условные знаки к памятке «Чтобы не было пожара»?
Окружающий мир 2 класс Придумай и нарисуй условные знаки к памятке «Чтобы не было пожара».
Если внимательно почитать памятку, то можно увидеть, что в ней даются рекомендации как избежать пожара в доме и на улице.
А именно говорится, что не нужно поджигать и бросать горящие спички, разливать легко воспламеняемые жидкости, такие как бензин или керосин.
Не стоит самому разжигать печь или включать газовую конфорку дома.
ну и конечно выключать утюг после того, как закончил глажку.
Пожарная безопасность: Какие обозначения применять для плана эвакуации
— Противопожарная документация: Инструкции, инструктажи, приказы, акты
ООО «Пожарная безопасность» ЛИЦЕНЗИЯ №54-Б/ 00251 МЧС РФ
f [email protected]
6. Какие обозначения применять для плана эвакуации?
При проверке инспектор сказал, что символ «Вы находитесь здесь» не соответствует там чему-то, у вас звездочка, а надо черную точку. У нас 15 планов в здании, опять переделывать? (Сергей. В., Хабаровск)
Ничего переделывать не надо. Нет нормативного документа с описанием знака «Вы находитесь здесь». Важно, чтобы этот знак, пусть даже и звездочка, был расшифрован в условных обозначениях на плане. Обозначения на планах эвакуации должны соответствовать ГОСТР 12.4.026 «Цвета сигнальные. » Причем, при необходимости, Вы можете использовать и комбинированные самостоятельно знаки.
Размеры знаков. В настоящее время мы, за отсутствием альтернативы, используем размеры знаков и пиктограмм на планах эвакуации, которые указаны в ГОСТе 12.2.143-2009; от 8 до 15 мм.
Как быть, если не нашли необходимый знак, а он на плане эвакуации нужен ? Например, как обозначить на плане эвакуации, что использовать лифт для эвакуации запрещено, а в ГОСТе ничего подобного нет. По рекомендации ГОСТа п.6.4.2 используем комбинированный групповой знак «Пользование лифтом во время пожара запрещено» рис.1
Если нужно указать пункт управления системой пожаротушения, или указать, где находится буксирный трос или штанга для эвакуации автотранспорта из автостоянки, используем знаки рис.1,2 Чем мотивируем использование этих знаков. Применяем к этим знакам ГОСТ «Цвета сигнальные. » табл. 1 смотрим «Сигнальный цвет красный — Обозначение и определение мест нахождения пожарной техники, средств противопожарной защиты, их элементов как видим в плане цвета, знаки соответствуют.
Изображения на знаках. По ГОСТ «Цвета сигнальные. » п.6.5.1 Графические символы знаков безопасности должны отображать информацию в целях обеспечения безопасности с помощью изобразительных средств и дополняться, при необходимости, деталями для обозначения опасности или расширения области применения знака. Графические символы должны условно изображать характерные опознавательные признаки различных объектов, опасные и вредные факторы.
п. 6.5.2 Изображения графических символов знаков безопасности должны быть простыми и понятными. Подробности изображения, которые не являются необходимыми для понимания смыслового значения, должны отсутствовать. Как видим требования ГОСТа выполнены.
Какие бывают знаки пожарной безопасности
Одним из важных и обязательных мероприятий, связанных с выполнением требований действующего законодательства, является установка специально изготовленных табличек, которые обозначаются специальным термином – «информационные знаки по пожарной безопасности». Их основное назначение – помочь человеку, находящемуся в помещении или здании, найти правильный маршрут эвакуации или определить месторасположение средств огнетушения для того, чтобы быстро ими воспользоваться. Еще одной важной задачей противопожарных знаков является информирование о запрете на осуществление определенных действий, связанном с повышенной опасностью хранимых или используемых в помещении веществ, применяемых технологий или наличием других подобных факторов.
Стандарты знаков пожарной безопасности
Картинки и назначение знаков пожарной безопасности любой желающий может с легкостью найти на различных специализированных сайтах, посвященных рассматриваемой тематике. Ниже по тексту они также будут приведены. Кроме того, на официальной интернет странице МЧС России и его территориальных подразделений, естественно, размещены не только изображения, но и необходимые рекомендации для правильного их использования.
Стандарты знаков пожарной безопасности установлены соответствующим нормативным актом, а именно ГОСТ Р 12.4.026-2015. Он был разработан относительно недавно и вступил в силу с 01.03.2017 года взамен ранее действовавшего ГОСТ Р 12.4.026-2001. При составлении данного стандарта использовался опыт практического применения его предшественника, учтены рекомендации специалистов по рассматриваемой тематике, а также изменения, внесенные в другие законодательные документы, связанные с областью пожарной безопасности.
Еще одним законодательным актом, в котором содержатся требования и правила размещения знаков пожарной безопасности, является НПБ 160-97, вступивший в силу достаточно давно – 31.07.1997 г. Тем не менее, документ не потерял своей актуальности до настоящего времени. И активно используется.
Как размещать знаки пожарной безопасности
Ответ на вполне очевидный вопрос, как размещать знаки пожарной безопасности, содержится в уже указанных выше нормативных актах. Конкретные рекомендации по расположению той или иной таблички зависят, прежде всего, от ее типа. Различают несколько основных видов информационных знаков пожарной безопасности. Для того чтобы получить общее представление о них, необходимо кратко описать каждую группу.
Эвакуационные знаки
Эвакуационные знаки используются, что прямо следует из названия, для обозначения маршрута, по которому должны двигаться люди при возникновении пожара. Они имеют квадратную или прямоугольную форму. Изображения и указатели выполняются белым цветом на зеленом фоне.
Сигнальные знаки
Сигнальные таблички (иногда их называют указательными) показывают местонахождение различных средств и оборудования для противопожарной защиты. К их числу могут быть отнесены:
- пожарный пост или пульт управления системами безопасности;
- пожарные гидранты и краны;
- огнетушители и т.д.
Форма знаков рассматриваемой группы – квадратная. При этом используются два варианта сочетания цветов – красный фон и белое изображение или белый фон, ограниченный красной каймой и содержащий рисунок или надпись такого же цвета.
Запрещающие знаки
Запрещающие знаки используются для того, чтобы поставить человека в известность о недопустимости каких-либо определенных действий, связанных с повышенной опасностью возникновения пожара. Форма таблички данного типа – круглая. Она имеет белый фон, кайму красного цвета, черное изображение или рисунок, перечеркнутый красной полосой. Ее направление также четко указано в нормативных документах – по диагонали из левой верхней части в правую нижнюю.
Предписывающие знаки
Предписывающие знаки используются для оповещения людей о необходимости выполнить определенное действие. К их числу может быть отнесено отключение электрического питания, работа только с использованием средств защиты дыхательных путей, место, где разрешается курить и т.д. Таблички данной группы имеют круглую форму, фон синего цвета, а также белый рисунок или изображение.
Предупреждающие знаки
Предупреждающие знаки применяются для того, чтобы предупредить о потенциальной пожранной опасности. Это может быть наличие в помещении легковоспламеняющихся веществ, использование технологий, представляющих возможную угрозу и т.д. Форма табличек рассматриваемой группы – треугольник, имеющий желтый фон и черную кайму по контуру. Изображения также выполняются в черном цвете.
Назначение знаков обозначения пожарной безопасности логично вытекает из их названий. Кроме того, в большинстве случаев они достаточно наглядны и интуитивно понятны. Это существенно облегчает соблюдение требований противопожарного законодательства по их изготовлению и дальнейшему использованию.
Правила размещения знаков пожарной безопасности
Перечисленные выше нормативные документы четко определяют как размеры и виды знаков пожарной безопасности, так и основные требования, предъявляемые к расположению и размещению. Их число достаточно велико, но наиболее значимые правила относительно просты и понятны.
Высота знаков соответствия пожарной безопасности определяется исходя из двух главных параметров:
- расстояние, с которого легко опознать содержимое таблички;
- дистанционный фактор. Он зависит, главным образом, от уровня освещенности помещения, в котором устанавливается.
Допускается изготовление табличек больших размеров, чем это предусмотрено требованиями нормативных документов. Это может происходить из-за длинной надписи, возможности расположения только на значительной высоте и т. д.
Размещение знаков категорий пожарной безопасности в помещениях по ГОСТУ выполняется таким образом, чтобы соблюдались два основных правила. Во-первых, табличка должна быть хорошо видна, даже в случае нахождения в комнате или цехе большого количества людей, наличия оборудования или других подобных закрывающих обзор предметов. Данное обстоятельство влияет, прежде всего, на высоту расположения. Например, таблички «выход» над дверями располагаются не ниже, чем на расстоянии 2,1-2,2 метра от пола, а знаки, указывающие маршрут эвакуации – в диапазоне от 1,2 до 1,8 метров. При этом следует уделить внимание освещенности знаков, так как это также является немаловажным фактором для их эффективного использования.
Вторым важным условием является количество установленных табличек. Например, расстояние между соседними эвакуационными знаками не должно превышать, согласно требованиям нормативных документов, 60 метров. Также вполне очевидным является и то, что в каждом помещении, которому присвоена определенная категория пожарной опасности, должны быть размещены соответствующие таблички. Их расположение должно удовлетворять описанным выше требованиям.
Установка знаков категорийности пожарной безопасности в помещении заслуженно считается важным и крайне ответственным направлением работы по защите жизни и здоровья людей от огня. Именно поэтому действующее законодательство уделяет значительное внимание данной теме. Кроме того, при проведении любой проверки со стороны контролирующих органов, вопрос правильности размещения рассматриваемых табличек возникает практически всегда одним из первых.
Обозначения на плане эвакуации
Знаки пожарной безопасности должны соответствовать установленным стандартам. Разрабатывать указанный документ нужно по нормам. Очень важно, чтобы не только уполномоченный персонал, но и все сотрудники, посетители и т. д. знали все обозначения на плане эвакуации. Такой подход позволяет избежать смертей во время возгораний в зданиях и помещениях.
Информация о схемах
План эвакуации здания — документ, который гарантирует необходимый уровень относительной безопасности при пожаре, его составление и оформление производится специальным уполномоченным лицом. В дальнейшем его используют для ознакомления всех сотрудников с разработанной схемой. Для этого организовывают специальные инструктажи.
Все это направлено на выработку определенной модели поведения у людей в случае возникновения непредвиденной ситуации, связанной с возгоранием и прочими негативными событиями. Если в здании случается пожар, то в зависимости от степени его распространения необходимо прибегать к определенным пунктам плана. Все схемы должны быть утверждены уполномоченным руководителем. Такой подход способствует реализации эффективных эвакуационных мероприятий.
План эвакуации является неотъемлемым помощником для спасателей при проведении операции по спасению людей, находящихся в огне. Существуют определенные виды планов:
На локальной схеме эвакуации при пожаре отображается все здание. Если помещение разбито на секции, которые имеют непростую планировку, необходимо прибегнуть к составлению нескольких документов на отдельные секции. В зданиях с большим количеством этажей используют этажные схемы, которые составляют поэтажно, при этом на 1 этаже может быть размещено несколько дубликатов в каждом крыле. На общем плане эвакуации представляют данные по всему помещению. Такие схемы используют при проведении поисковых работ.
Лист, на котором представлен рассматриваемый план, должен соответствовать специальным размерам.
Различные обозначения на плане эвакуации при пожаре
Кроме того, нужно исходить из количества знаков, которые требуется отобразить на схеме. Чертить план эвакуации здания можно на листе 600х400 мм. Такой формат оптимально подходит для помещений со сложной планировкой и большими масштабами. Если планируют создать локальную схему, то ее размер может быть 400х300 мм. Этого вполне достаточно, чтобы представить знаки безопасности для отдельных зданий, площадок и прочих конструкционных элементов.
План эвакуации должен соответствовать всем условиям государственных нормативно-правовых актов для каждого типа здания. В разработанных нормативах содержится перечень требований, который касается таких параметров:
- размер листа;
- используемый шрифт;
- допустимые знаки пожарной безопасности.
Вернуться к оглавлению
Разновидности знаков
На схемах пожарной безопасности представлены различные условные обозначения.
Они регламентированы специально разработанным государственным стандартом. В соответствии с имеющимися нормативами знаки пожарной безопасности разделены на 2 группы: с зеленым или красным оттенком.
Зеленые знаки относятся к категории направлений, по которым необходимо производить эвакуацию сотрудников здания.
Красные символы плана эвакуации дают возможность обозначить места, в которых располагают средства первичного тушения возгорания. С ними нужно ознакомиться в обязательном порядке каждому сотруднику.
Видео удалено.
| Видео (кликните для воспроизведения). |
Знаки пожарной безопасности, которые обозначают выход, устанавливают в особых местах. Их обычно рекомендуют крепить на стене, а рядом с ними размещают специальные стрелки. Такими указателями удается обозначить путь перемещения в случае возникновения пожара. Рассматриваемые условные обозначения принято помещать вблизи выходов или над самими дверями.
Источники
Ваш домашний адвокат. Экстренная юридическая помощь. Советы Юриста. — М.: Мир книги, 2016. — 448 c.
Абдулаев, М. И. Теория государства и права / М.И. Абдулаев. — М.: Магистр-Пресс, 2004. — 472 c.
Харин, Г. М. Краткий курс судебной медицины / Г.М. Харин. — М.: ГЭОТАР-Медиа, 2015. — 304 c.- Исследования по истории и теории развития авиационной и ракетно-космической науки и техники: моногр. . — М.: Наука, 2011. — 264 c.
- Белецкий, А.С. Настольная книга судебного пристава-исполнителя / А.С. Белецкий. — М.: АСТ, 2015. — 881 c.
Нарисовать знаки чтобы не пожара. условные противопожарные знаки. как размещать знаки пожарной безоп
Оценка 5 проголосовавших: 1
Доброго всем дня! Меня зовут Александр Силинский. Я уже более 12 лет работаю юристом и провожу юридические консультации. У меня разнообразные направления в работе, поэтому я набрал достаточно опыта в этой сфере. Хочу поделиться своими знания со всеми пользователями.
Все данные для сайта были изложены в доступном виде, для этого администраторы сайта долгое время собирали и перерабатывали большое количество разнообразной информации. Вся информация выложена на сайте в полном объеме. Перед применением информации с данного сайта необходима Обязательная консультация с профессионалом.
Что можно нарисовать на стене в комнате?
На стенах в комнате можно нарисовать что угодно, в зависимости от ваших предпочтений и стиля интерьера. Вот несколько идей:
Абстрактные узоры или геометрические фигуры — это может быть интересное дополнение к современному или минималистическому интерьеру.
Цветные полосы или градиенты — это хороший способ добавить ярких красок и жизненности в комнату.
Интересные цитаты или слова — это может быть мотивирующее послание, которое поможет вам оставаться позитивным и вдохновленным.
Картинки, фотографии или постеры — вы можете нарисовать красивые картинки или прикрепить к стене постеры с изображениями, которые вам нравятся.
Декоративные элементы — вы можете нарисовать различные декоративные элементы, такие как цветы, листья, животные или птицы.
Фрески — если у вас есть талант рисования, вы можете создать на стене фреску с изображением пейзажа, героя или сцены из любимого фильма.
В любом случае, выбор того, что нарисовать на стене, зависит от вашего вкуса и интерьерной концепции вашей комнаты. Важно помнить, что рисунок на стене должен гармонично сочетаться с другими элементами интерьера и создавать общую атмосферу комнаты.
