Расчет дверей шкафа-купе: как сделать правильные замеры вручную и калькулятором

MesterulManole 21 октября, 2018
Специализация: многолетний опыт отделочных работ жилых и офисных помещений, дач, загородных коттеджей и т.п.
Хобби — велосипед во всех проявлениях

Правильно спроектированный и правильно собранный шкаф — это не только отличный дизайн, но и удобство повседневного применения

Правильно спроектированный и правильно собранный шкаф — это не только отличный дизайн, но и удобство повседневного применения

Планируете собрать шкаф купе своими руками, значит, вам придется самостоятельно рассчитать габариты сдвижных дверей. Выполнить расчеты фасадов несложно, но нужно понимать, что от того, насколько правильно вы это сделаете, зависит комфорт эксплуатации мебели и ее эксплуатационный ресурс. В статье вы найдете все то что нужно знать для правильного расчета сдвижных фасадов.

Конструкция фасадов купе

Схема устройства сдвижных дверей (актуально для корпусных и безкаркасных моделей шкафа купе)

Схема устройства сдвижных дверей (актуально для корпусных и безкаркасных моделей шкафа купе)

На схеме показано устройство двери, а именно, совокупность профилей, закреплённых по периметру наполнения. Такая конструкция обеспечивает достаточную жесткость и прочность при передвижении двери по направляющим. Рассмотрим подробнее, из чего сделана сдвижная дверь.

Иллюстрации Конструктивные элементы и их описание
table_pic_ Наполнение. Это основной материал, который формирует дверное полотно.

Наполнение может быть цельным или наборным. В первом случае в качестве наполнения используется цельная плита ДСП, МДФ или другого плотного материала. Раздельное наполнение собирается из нескольких раздельных панелей, соединённых друг с другом горизонтальной планкой – разделителем.

table_pic_ Верхний профиль. На начальном этапе сборки фасада в верхней части наполнения крепится верхний п-образный профиль. Крепление выполняется с предварительной укладкой силиконового уплотнителя.

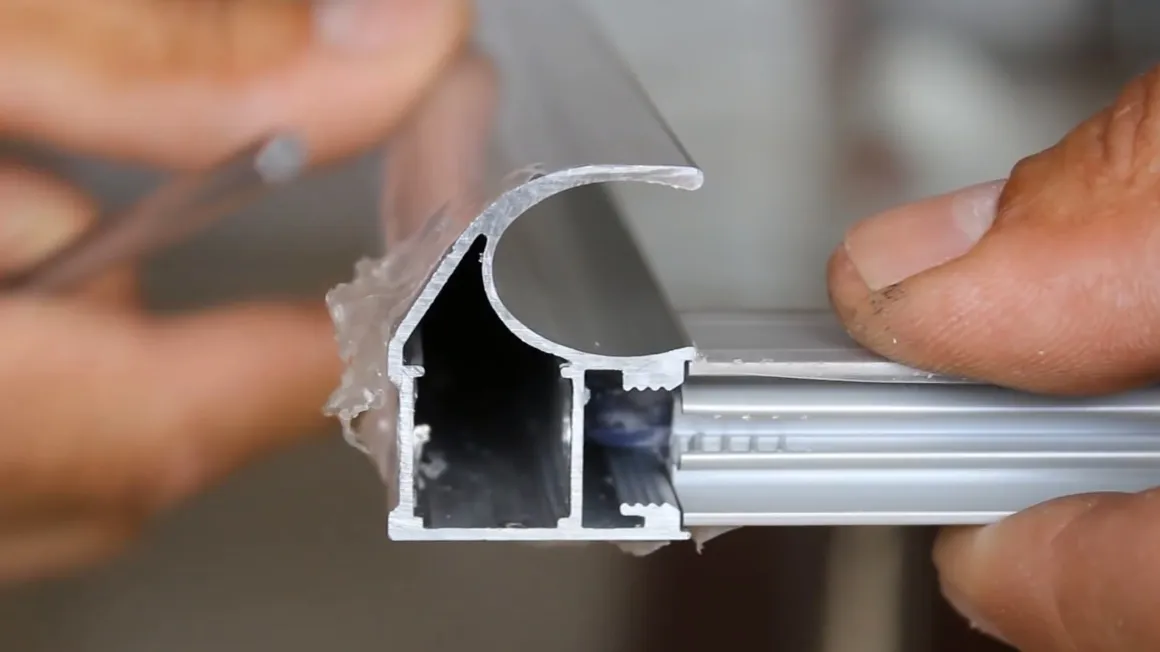

table_pic_ Профиль ручек. После того как установлен верхний профиль, по бокам крепятся профили ручки. Если наполнение стеклянное, под профиль проклеивается силиконовый уплотнитель, если наполнение из ДСП или МДФ, уплотнитель не нужен.
table_pic_ Нижний соединительный профиль для двери купе. После того как с обеих сторон наполнения закреплены ручки, в нижней части устанавливается п-образный профиль, на котором впоследствии будет закреплена система роликов.
table_pic_ Горизонтальный разделитель для изготовления комбинированной двери купе. Если наполнение выполняется не одним, а несколькими кусками, эти фрагменты стыкуются в единое целое металлическим профилем с н-образным поперечным сечением.

Правильная стыковка фрагментов наполнения в металлическом профиле позволяет собирать двери не менее жёсткие, чем двери с сплошным наполнением.

Как самостоятельно рассчитать двери купе

Комбинированные фасады из ЛДСП со стеклянными вставками

Комбинированные фасады из ЛДСП со стеклянными вставками

Двери или как их еще называют фасады купе — это технически сложные конструкции, которые сдвигаются относительно друг друга, открывая доступ к внутреннему пространству.

Такая конструктивная особенность, с одной стороны, обеспечивает ряд очевидных преимуществ, среди которых отличный дизайн и рациональное использование пространство внутри помещения. С другой стороны, из-за сдвижного открывания, купейные фасады сложнее самостоятельно рассчитать и изготовить в сравнении с обычными распашными дверьми.

Радиусный фасад спланировать сложнее, чем прямые двери и об этом нужно помнить, выбирая модель шкафа для сборки впервые

Радиусный фасад спланировать сложнее, чем прямые двери и об этом нужно помнить, выбирая модель шкафа для сборки впервые

Расчёты фасадов зависят от ряда параметров, включая габариты проёма, в который будет встраиваться конструкция, тип материалов, применённых для изготовления фасада и т.п. Для правильного выполнения расчетов можно воспользоваться онлайн калькулятором, а можно потратить немного времени и выполнить необходимые подсчёты самостоятельно.

Параметры, влияющие на расчет габаритов шкафа купе

Если угол между потолком и стенами и угол между стенами и полом прямой, то правая и левая стена будут иметь одинаковую высоту

Если угол между потолком и стенами и угол между стенами и полом прямой, то правая и левая стена будут иметь одинаковую высоту

Ширина и высота. Высота и ширина шкафа зависит от ширины и высоты проема, где будет выполняться установка. Выполняя замеры проема учитываем, что примыкания между потолком и стенами, особенно в старых квартирах и домах, могут быть неидеально ровными. Поэтому меряем ширину и высоту сразу в нескольких точках.

Ширину меряем внизу и вверху проема. Высоту меряем в крайних точках справа и слева стены. Также высоту меряем по прилегающим стенам с отступом, равным глубине шкафа.

Замеры высоты должны быть строго вертикальными, а замеры ширины горизонтальными. Поэтому выполнения замеров желательно использовать лазерный уровень.

Сделав замеры от полученного числа отнимаем поправочные 50 мм, чего будет достаточно для того чтобы компенсировать даже сильный завал стен. Технологические зазоры после сборки шкафа можно будет прикрыть декоративными фальшпанелями.

Глубина шкафа – это расстояние от переднего края до задней стенки

Глубина шкафа – это расстояние от переднего края до задней стенки

Расчет глубины. Глубина шкафа не имеет особого значения для расчета размеров дверей. Тем не менее, глубина шкафа определят замеры высоты и ширины проема по вылету, что в свою очередь влияет на подсчёт габаритов корпуса и фасадов.

Перехлест между дверцами при сдвигании относительно друг друга

Перехлест между дверцами при сдвигании относительно друг друга

Перехлест дверей. Сдвижные двери в закрытом состоянии краями перекрывают друг друга. Минимальный перехлест составляет 26 мм. Перехлест меньше делать нельзя, так как это негативно скажется на прочности всей конструкции, перехлест больше делать нерационально.

Расчет фасада для встроенного корпусного шкафа

Теперь, когда мы знаем, как правильно померять помещение, самое время определить размеры фасадов.

Схема расчета высоты и ширины корпуса двустворчатого шкафа купе

Схема расчета высоты и ширины корпуса двустворчатого шкафа купе

Расчет размеров корпуса. Допустим, есть ниша, в которой нужно встроить корпусный шкаф со сдвижными дверьми. Ширина ниши 1550 мм, а высота 2500 мм. Из длины и ширины вычитаем поправку на неровность стен по 25 мм справа и слева и столько же сверху и получаем ширину 1500 мм и высоту 2475 мм.

Так как шкаф будет корпусным, от ширины и высоты отнимаем толщину корпуса. Допустим корпус будет бюджетным и соберём мы его из ЛДСП толщиной 16 мм. Следовательно, считаем ширину внутри корпуса 1500 – 32 = 1468 мм и считаем высоту 2475 – 32 = 2443 мм.

Расчет размера дверей по высоте шкафа-купе. Чтобы посчитать высоту дверей, нужно отнять 40 мм от внутренней высоты корпуса. 40 мм это стандартные зазоры, которые будут заняты направляющими профилями, а также опорными и направляющими роликами. Считаем, 2443 – 40 = 2403 мм. Полученное число равняется длине, на которую будем резать боковой профиль с ручкой.

Определяем количество дверей. Число дверей определяем по внутренней ширине корпуса и по удобству открывания.

Минимальный размер створки 600 мм. Есть примеры изготовления створок шириной 50 см и в этом случае при сдвигании створки из-за малого соприкосновения с направляющими перекашиваются. Ширины в 60 см достаточно для того чтобы исключить перекос даже нелёгких створках из ДСП.

Максимальная ширина 1 метр. Створку шириной в метр и более сделать можно, но ее будет тяжело сдвигать и ее вес окажет существенную нагрузку на опорные ролики и направляющие.

Размер по горизонтали. Как посчитать ширину? Так как в нашем случае внутренняя ширина корпуса шкафа равна 1468 мм, будет правильно установить две сдвижные створки. Чтобы посчитать ширину створок, к 1468 мм прибавляем 26 мм – минимально допустимый перехлест, затем полученную сумму – 1494 мм делим на количество створок, то есть, на два. В итоге, ширина одной створки с учетом перехлеста и с учетом установленных профилей составляет 747 мм.

Важно сразу правильно рассчитать длину профиля, так как при продаже вам его нарежут на куски в соответствии с указанными размерами

Важно сразу правильно рассчитать длину профиля, так как при продаже вам его нарежут на куски в соответствии с указанными размерами

Как рассчитать профили для раздвижной двери шкафа. Длину профилей рассчитываем так, чтобы они, будучи установленными по периметру наполнения, образовали единую раму без видимых зазоров.

Длина бокового профиля с ручкой и справа и слева равна посчитанной ранее высоте створки. Чтобы просчитать длину горизонтальных вставок, из ширины фасада 747 мм вычитаем 51 мм. Также считаем длину разделительных горизонтальных профилей, если такие предусмотрены в конструкции.

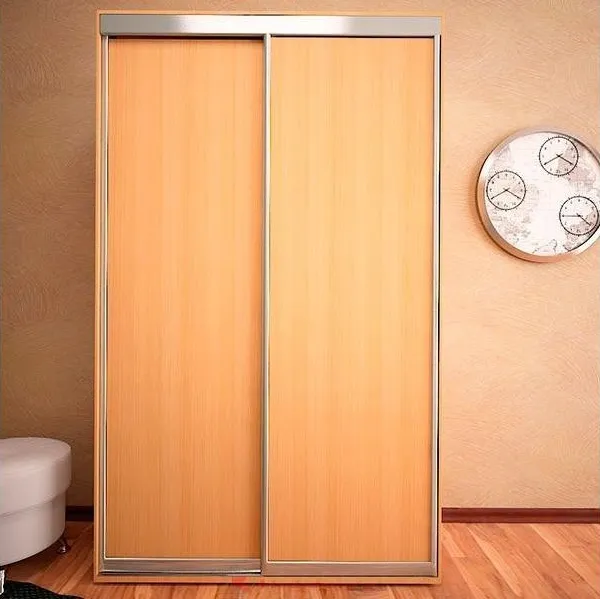

Небольшой шкафчик с сплошными створками из ЛДСП

Небольшой шкафчик с сплошными створками из ЛДСП

Расчет наполнения. Для того чтобы определить длину наполнения створки из ДСП, от ранее посчитанной высоты двери отнимаем 60 мм – технологический норматив, который учитывает толщину профиля в нижней и верхней части конструкции. Считаем высоту наполнения: 1468 – 60 = 1408 мм.

Если считаем длину наполнения из зеркала или стекла от высоты двери отнимаем не 60, а 63 мм. Эти 3 мм – толщина силиконового уплотнителя или шлегель, наклеенный на обе стороны створки.

Считаем ширину наполнения, для этого от ширины фасада 747 мм отнимаем 35 мм и получаем 712 мм на каждую створку. При подсчете ширины стекла или зеркала отнимаем не 35, а 38 мм, где 3 мм – это толщина уплотнителя.

При изготовлении наполнения учитываем толщину материала. Базовая толщина 10 мм, но можно использовать наполнение с толщиной 8 мм, правда придется с изнанки устанавливать проставки.

Подведем итоги

Теперь вы знаете из чего сделаны сдвижные двери и как рассчитать их габариты для самостоятельной сборки. Больше интересного по теме вы найдёте, посмотрев видео в этой статье, а если остались вопросы — задавайте их в комментариях.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

21 октября 2018г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Как правильно установить ролики на шкаф купе?


Установка роликов на шкаф купе может отличаться в зависимости от конкретной модели и производителя. Однако, в общих чертах процедура может выглядеть следующим образом:

  1. Откройте дверь шкафа и извлеките из него все полки и ящики, которые могут мешать при установке роликов.

  2. Подготовьте крепежные элементы для установки роликов на дверь шкафа. Это могут быть саморезы, гвозди, шурупы или другие элементы, предоставляемые производителем.

  3. Установите крепежные элементы в заднюю часть двери шкафа. Обычно ролики устанавливаются в верхнюю и нижнюю части двери. Убедитесь, что крепежные элементы установлены ровно и по центру двери.

  4. Вставьте ролики в крепежные элементы на двери и закрепите их с помощью гаек или других крепежных элементов, которые поставляются вместе с роликами.

  5. Проверьте, что ролики работают корректно и легко перемещаются по направляющим на шкафу.

  6. Установите полки и ящики обратно в шкаф.

Если у вас возникли сложности при установке роликов на шкаф купе, рекомендуется обратиться к инструкции производителя или квалифицированному специалисту.


Видео. КАК РАССЧИТАТЬ ТРИ ДВЕРИ КУПЕ ТРЕХ ДВЕРЫЙ ШКАФ КУПЕ
