Спортивный турник: размеры, чертежи, виды, изготовление и установка

Спортивный турник представляет собой спортивный снаряд или тренажер в виде круглого металлического бруса. Создан он для поддержания различных групп мышц в тонусе, для расслабления и вытягивания позвоночника, для реабилитации.

Размеры турника зависят во многом от предпочтений человека и его физиологических особенностей.

Турники бывают разными и по виду, и по функционалу. Их можно располагать и дома, и на даче, и на улице. Турник — это тот тренажер, который можно сделать самостоятельно.

Виды снарядов

В зависимости от места расположения и размещения, различаются и виды турников. Турники могут быть уличными и для домашнего использования внутри помещения.

Уличные турники, в свою очередь, также делятся на такие подвиды:

  • обычный;
  • двойной – тройной;
  • для пресса;
  • шведская стенка;
  • спортивный уличный комплекс.

Вторая группа, т.е. тренажеры для домашнего использования условно делятся:

  • Настенные турники.
  • Шведские стенки (как правило, часто используются для тренировок детей и подростков, а также во время реабилитации).
  • Напольные турники.

Требования к турникам

Если человек решил сделать для себя спортивный турник самостоятельно, то перед его проектированием и установкой нужно чётко понимать, каким требованиям такой снаряд должен соответствовать.

Во-первых, швы, выполненные при помощи сварки, должны быть качественными, надежными, аккуратными, без изъянов.

Во-вторых, все несущие элементы турника должны быть изготовлены из металла. Дерево в этом случае не применяется по ряду причин.

В-третьих, выбор трубы — одно из самых основных правил. Лучше, если труба будет круглая, поскольку, в отличии от квадратной, гнется она плавно. Второй вариант непрактичен, так как под нагрузками может резко согнуться, и травм в таком случае будет не избежать. Иногда все же возможно применение квадратной трубы, но при условии, что предел прочности не превышен. Между прочим, в эпоху Брежнева в СССР изготавливали качественные металлические гардины, можно использовать их. По прочности они одни из первых.

В-четвертых, во время тренировок на снаряде особая нагрузка приходится на его углы. Поэтому на эти места следует обратить особое внимание.

В-пятых, если решено разместить снаряд дома, то стены под него должны быть капитальными, прочными, крепкими ,готовыми выдерживать большие нагрузки.

Размеры турников

Исходя из практики применения, существуют определенные требования к размерам турников, а именно:

  • брусья должны быть шириной порядка 55 см;
  • перекладины – шириной 110 см;
  • ручки в диаметре должны составлять 35 мм с накладками и 27 мм без таковых;
  • нагрузка на тренажер — не более 250 кг.

При изготовлении турника самостоятельно, можно подобрать размеры «под себя», сделав их соответствующими своему росту и весу.

Настенный турник

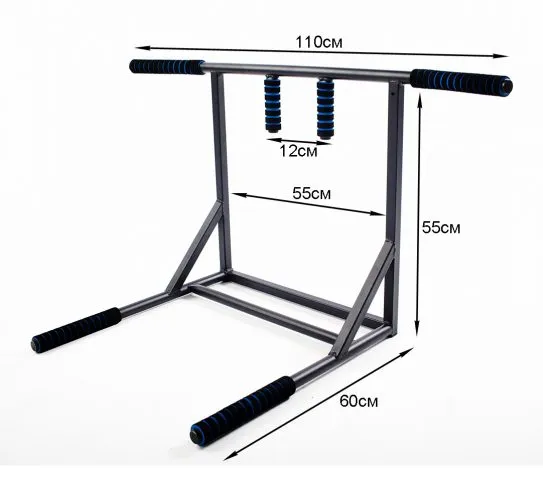

Настенный турник 3 в 1, включающий в себя турник, брусья и пресс, это достаточно популярный, многофункциональный и эргономичный снаряд. На таком турнике можно выполнять упражнения для различных групп мышц рук, ног, живота, груди, пресса. Также турник настенный 3 в 1 прекрасно подходит для реабилитации после травм или болезней опорно-двигательного аппарата. И, несомненно, помогает в расслаблении позвоночника, что в свою очередь, прекрасно сказывается на общем состоянии здоровья и самочувствии человека.

Такой снаряд располагается на любой прочной, желательно, капитальной стене, фиксируется анкерными болтами (можно шпильками). Расположить настенный турник можно в любой, даже небольшой, комнате и на любой высоте, с учетом роста спортсмена.

"Шведская стенка"

Представляет собой лестницу, чаще металлическую, прочную и крепкую. В качестве сырья допускается также дерево, но лиственничных или дубовых пород. На нее можно повесить небольшой настенный турник, а также кольца и трапецию. Предназначается такой снаряд, как правило, для детей, так как рассчитывается на вес примерно 100–150 кг.

Необходимо помнить, что вес пользователя увеличивается в 2,5-3 раза, это всегда нужно учитывать. Свой вес в этом случае нужно умножить на этот коэффициент.

Напольные турники

Это достаточно сложный снаряд. Предназначен он, в основном, для спортсменов. В него входят: навесные перекладины для подтягивания, махов ногами и переворотов, брусья и снаряды для отжиманий, для пресса и пр. Такую конструкцию лучше сделать разъемной, чтобы одна часть висела, а другая стояла на полу, дабы пол не провалился. К тому же, необходимо учитывать, что он занимает много места.

Уличные варианты

Турник уличный подразделяется на несколько подвидов (о них уже было рассказано выше). Это:

  • обычные турники;
  • двойные-тройные турники;
  • для пресса;
  • шведские стенки;
  • спортивные комплексы.

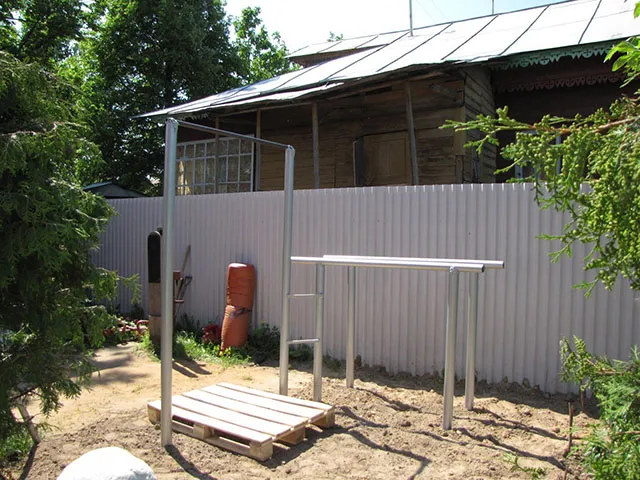

Первый подвид – это самая простая конструкция, представляющая собой одну круглую перекладину, зафиксированную по бокам. Это может быть и сваренная конструкция, и просто хорошо закрепленная труба.

Второй подвид – это разновидность первого, но перекладины располагаются на разных уровнях.

Третий подвид, как правило не применяется самостоятельно, а размещается совместно с перекладиной для подтягивания.

Четвертый подвид – представляет собой лестницу, различные перекладины и брусья для пресса.

А пятый подвид – это сложная конструкция, включающая в себя шведскую стенку, турники разной высоты, кольца, брусья, трапеции.

И так, турник уличный, это простор для творчества и работы. В зависимости от того, какой результат преследует человек и будет зависеть, какой ему подойдет. Проектирование и установка турника потребуют знаний и навыков в области черчения, работы по металлу и сварки.

Турник для гимнастики

У турника, не смотря на простоту его изготовления, существует немало функций. Он используется больными во время реабилитации и лечении, помогает накачать определенные мышцы, тонизирует, улучшает здоровье. Также этот снаряд подходит для гимнастики. Гимнастический турник – это специальная перекладина, которую нужно правильно и надежно закрепить. На таком турнике можно просто висеть и подтягиваться.

Такой турник можно разместить на потолочную балку внутри помещения либо расположить в дверном проеме.

Выполняется такой турник из труб, точнее, из одной трубы. Для этого понадобятся перекладина (труба) и две цепи нужной длины, на которые и будет крепиться перекладина. В стену вбивается два штыря, на них подвешивается перекладина, к примеру, из трубы, и для того, чтобы турник был надежно закреплен, по бокам трубы размещаются еще два штыря со шляпками большего диаметра, чем звенья цепи.

Такой турник подходит для тех, кому важно расслабление и растягивание позвоночника, (часто используется теми, кто страдает межпозвонковыми грыжами, различными дегенеративными процессами или радикулитами, а также для детей и подростков).

Для лучшего результата, висеть на таком турнике хорошо после бани, с распаренным телом.

Составляющие турников

Перед тем, как сделать турник своими руками, нужно запастись определенными материалами для его изготовления.

Для захвата понадобятся стальные трубы диаметром 26-40 мм. Для более точного размера лучше измерить ладонь занимающегося на уровне начала пальцев и умножить на коэффициент 3.3. В противном случае не будет надежного хвата, что скажется на качестве занятий. А толщина труб должна быть 2 мм для домашнего туника и 3 мм для уличного (поскольку нагрузка там больше и сильней), а если применяется бесшовная сталь, то 1,5 мм.

Размеры квадратных стальных труб для домашнего турника должны быть от 40мм х 40мм х 2мм, а уличных от 50мм х 50мм х 3мм или от 60мм х 60мм х 2мм. Стойки делают из круглой трубы, размером от 80 мм х 2 мм. Если применяются квадратные, то с закругленными углами. Трубы с острыми углами под внешним воздействием могут без предупреждения сломаться.

Лямки – нужный аксессуар для турников, который используется для страховки занимающихся. Применяются страховочные лямки, как правило, для переворотов или сложных подтягиваний.

К счастью, прошли те времена, когда лямки для турника приходилось изготавливать из подручных материалов, теперь их можно заказать в специализированных магазинах. В их составе хлопок и нейлон. Второй вариант наиболее практичен, поскольку он не растягивается, не деформируется и обладает достаточной жесткостью.

Источник

Расчет, правила и схемы для создания простого турника своими руками

Для поддержания мышц спины и рук в хорошей физической форме не обязательно посещать тренажерный зал. Один из основных спортивных снарядов — турник — можно установить и дома, даже в небольшой квартире.

Виды турников, которые можно сделать своими руками

Конструктивно турник можно разделить по 2 критериям:

  1. По месту установки — в помещении или на улице.
  2. По функциональности — это будет только турник, или с ним будут совмещены другие снаряды.

Рассмотрим эти отличия подробнее.

Виды турников для помещения и для улицы

Если сделать турник нужно для квартиры (комнаты), доступны такие варианты:

  • Настенные — крепятся к «чистому» участку стены. Конструктивно сделаны в виде опорной части (которая крепится к стене болтами) и вынесенной от нее перекладины.
  • Настенные — над дверным проемом. Конструктивно то же, что и обычный настенный турник, только устанавливается над дверным проемом. Для пользователя удобнее тем, что ноги не будут упираться или цепляться за стену при подтягиваниях.
  • Угловые. Еще один настенный вариант. Турник монтируется на две смежные стены, образующие угол. Преимущество по сравнению с простой настенной конструкцией — такое изделие более надежно держится на стене.

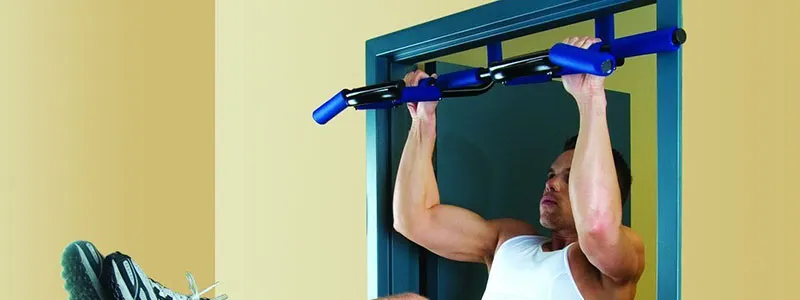

  • Раздвижные, монтируются в дверной проем. Самостоятельно такое изделие сделать получится не у всех — в изготовлении оно сложнее. Еще один минус — некачественная конструкция может не выдержать большого веса. Преимущество — в простоте установки и быстром демонтаже.
  • Навесные между двумя стенами, расположенными близко друг к другу. Вешаются там, где от стены и до стены не более 1-1.5 метров.
  • Съемные между двумя стенами, расположенными близко друг к другу. Вариант предыдущего пункта. В этом случае сама перекладина не крепится к стенам. В них врезаются пазы, в которые можно поставить перекладину. После выполнения упражнений турник снимается, пазы остаются на стенах.
  • Навесные для шведской стенки (если в помещении она есть).

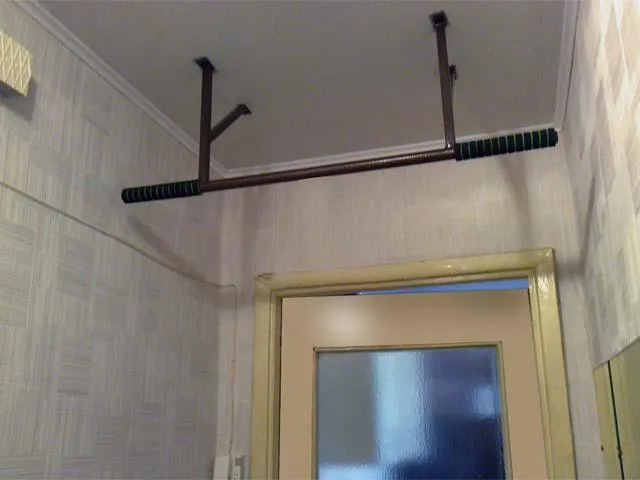

  • Потолочные. Крепятся к потолку.

Если турник нужно соорудить для улицы — доступны такие варианты:

  1. Перекладина между двумя деревьями (если на расстоянии до 2-2.5 м друг от друга растут 2 толстых дерева).
  2. П-образный отдельно стоящий турник.

Виды по функциональности

Самый простой вариант исполнения — обычная перекладина, прикрепленная к подходящей поверхности. На таком турнике можно просто подтягиваться.

Конструкцию можно модернизировать несколькими способами:

  • Добавив на перекладину несколько ручек, позволяющих браться разным хватом. Разный хват позволит по-другому распределять нагрузку на мышцы.
  • Добавив брусья.

Плюсы и минусы самодельных конструкций

Преимущество только одно: самому можно сделать конструкцию, которая идеально подойдет для свободного места в квартире.

Из явных минусов:

  1. Самодельный турник вряд ли обойдется дешевле покупного. Только на материал придется потратить в районе 1000 рублей — не говоря про расходы на сварку и резку металла (если это делать не самому). Простой настенный турник — будет стоить в районе 1500-2000, если брать новый в магазине. То есть экономным такой способ не назовешь.
  2. Расходы по времени. В зависимости от модели — на изготовление и крепление придется потратить не меньше 2-3 часов (не считая расчеты и поход в магазин за материалом).
  3. Сложность обработки металла в домашних условиях. Если у вас нет свободного гаража, подвала или мастерской — работать с металлом придется в квартире. Это и шумно, и грязно, и можно запачкать (металлическими опилками, как минимум) интерьер.

Если подытожить: самодельный турник стоит делать, если вы любите что-то мастерить, или хотите получить что-то необычное, чего нет в магазине.

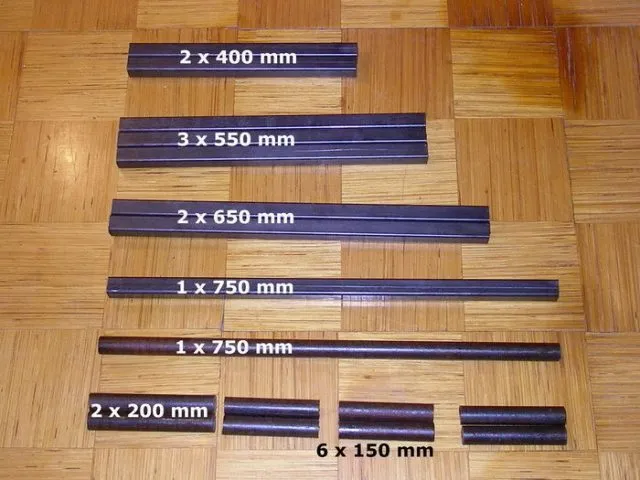

Список материалов и инструментов для изготовления турников

Список материалов будет зависеть от выбранного вида турника. Поэтому приведем общий перечень того, что может потребоваться — без конкретных размеров и количества:

  • 1 круглая труба длиной около 100-110 см — для перекладины.
  • 1 квадратная труба сечением 30-40 мм, длиной около 3-4 метров — для создания рамы. Ее нужно будет нарезать на несколько кусков (длина и количество кусков — будут зависеть от конструкции).
  • 4-8 анкеров.

Для обработки потребуется:

  • Сварочный аппарат.
  • Инструмент для резки металла (пила, болгарка).
  • Напильник (для обработки металла после резки).
  • Маркер и линейка.
  • Дрель (чтобы просверлить отверстия в турнике под крепежи).
  • Краска и кисточка (чтобы окрасить готовое изделие).

Как выбрать диаметр перекладины

Чтобы подобрать диаметр под размер руки, нужно измерить ширину ладони у основания пальцев и умножить полученное число (в сантиметрах) на 3.3. Результат нужно округлить в большую сторону, желательно до цифр 5 или 0.

К примеру, если ширина вашей ладони составляет 9 см, после умножения на 3.3 получается 29.7. Значит, диаметр перекладины должен быть 30-35 мм.

Правила крепления: про длину анкера и количество точек крепления

Этот вопрос актуален, если турник планируется вешать на стену в квартире. Само собой, речь не про гипсокартон — на него турник крепить нельзя.

Основной показатель для расчета точек крепления: несущая способность 1 точки, в том числе на изгиб и сдвиг: она должна быть не меньше 130 кг/с.

Количество креплений рассчитывается по такой формуле:

(Рн х 2.5) / 130, где:

  1. Расчетная нагрузка — для взрослого мужчины весом около 80 кг будет составлять около 200 кг.
  2. 2.5 — фиксированный коэффициент.
  3. 130 — минимальная несущая способность 1 точки.

Результат нужно округлить в большую сторону до ближайшего четного числа.

Приведем пример, если заниматься на турнике будет человек, весом 80 кг (то есть расчетная нагрузка равна 200 кг):

(200×2.5) / 130 = 3.85.

Округляем вверх до 4 — столько точек крепления должно быть минимум. Для надежности можно добавить еще 2 точки — до 6.

Все показатели вверху — среднеминимальные, актуальны для взрослого мужчины, весом до 80-90 кг.

Что касается самих крепежей: подойдут только болты размером от М8, и только в стальных анкерах. Пластиковые дюбели использовать нельзя (разве что, если турник вешается не для взрослого мужчины, а для ребенка весом до 35-40 кг).

Глубина, на которую анкер должен вставляться в стену:

  • Не менее 120 мм — для бетона.
  • Не менее 150 мм — для кирпича.
  • Не менее 180 мм — для бруса из прочных пород дерева.
  • Не менее 220 мм — для хвойных пород или переклеенного бруса.

Наружу болт должен выступать не больше, чем на 20 мм.

Как изготовить и установить турник

Поскольку способов создания каждым способом существует много — рассматривать будем только по одному, для примера.

Один из самых простых вариантов в плане реализации для узкого участка коридора. Понадобится:

  1. Круглая труба, диаметром в 20-30 мм. Длина равняется ширине дверного проема (или расстоянию между стенами), но при монтаже может потребоваться немного ее укоротить.
  2. Металлическая пластина толщиной в 3-5 мм, шириной — по ширине дверного добора.
  3. 2 деревянных бруска размером примерно 10×10×3 см — для «гнезда», в котором будет сидеть перекладина. Бруски можно заменить фанерой, полукруглой металлической пластиной (если турник будет съемным) или обрезком трубы (длиной в 3-5 см) такого диаметра, чтобы перекладину можно было в него вставить.

Процесс монтажа выглядит так:

  • Выбирается высота установки перекладины.
  • На металлические пластины крепятся гнезда. Если гнезда металлические — их приваривают к пластинам. Если деревянные — в дереве вырезается отверстие (круглое или полукруглое) для перекладины, а сама деревяшка крепится к стене поверх пластин.
  • Пластины врезаются в дверной добор на выбранной высоте.
  • Перекладина «примеряется» в гнезда и по необходимости подрезается. Подрезать ее обязательно нужно будет — как минимум потому, что несколько миллиметров заберут пластины по обеим сторонам.
  • Перекладина устанавливается в гнезда. Если гнезда полукруглые — ее можно будет легко снять. Если гнезда круглые — после установки перекладину можно будет снять только вместе с пластинами.

2 варианта для улицы

Для улицы есть 2 простых варианта:

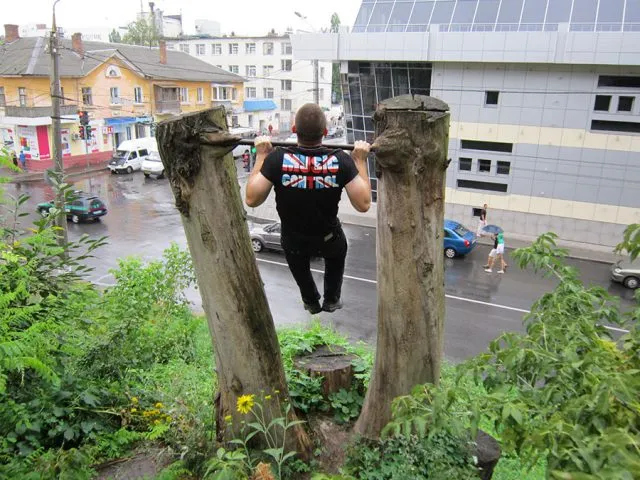

  • Между 2 деревьев, если они растут на расстоянии не более 2-2.5 метров.
  • Возведение отдельно стоящего П-образного турника.

В первом случае перекладина врезается в дерево на 2 пластины, как описывалось выше. Если расстояние между деревьями более 1.7-2 метров — желательно добавить к перекладине 2 косых трубы к дереву (для дополнительной опоры).

При создании П-образного турника в землю вкапываются (в идеале — с бетонным основанием) 2 квадратные трубы размером около 7×7-10×10 см. Расстояние между опорными трубами — около 150 см. Между ними приваривается перекладина.

Отдельный турник для стены или потолка

Рассматривать будем самую простую конструкцию. Повесить ее можно как на стену, так и на потолок.

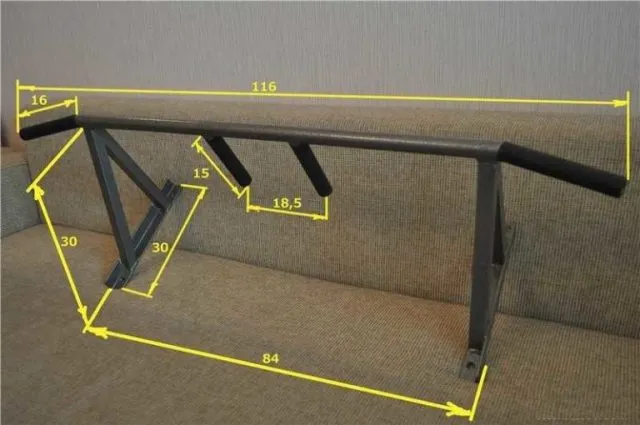

Примерные чертежи с размерами:

Для создания понадобится:

  • Круглая труба для перекладины, длиной 100-120 см. По желанию: можно загнуть крайние 15-20 см под небольшим углом к полу, а также приварить еще 2 короткие трубки (длиной 12-15 см, расстояние между трубками — около 18-25 см) перпендикулярно перекладине — для разного хвата.
  • 2 металлические пластины или уголка, 35×5 см.
  • 4 металлические квадратные трубы, 43×5 см. Вместо квадратной можно использовать трубу прямоугольного сечения такой же длины.

Если ваш вес больше 90 кг, для надежности между 2 пластинами можно приварить еще 2 пластины — чтобы из них получился прямоугольник. В длинных пластинах можно сделать дополнительные точки крепления.

Между собой все элементы скрепляются сваркой, собирая конструкцию по схеме выше.

Навесной — для шведской стенки

Если в помещении есть шведская стенка — можно изготовить турник, который будет вешаться на нее.

За основу можно взять конструкцию с чертежа выше, немного ее изменив. Пластины берутся большей длины (около 50-60 см), загибаются. Загнутый участок должен полностью «обхватывать» перекладину шведской стенки, с запасом как минимум в несколько сантиметров.

Источник

ГОСТ Р 55675-2013

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Требования и методы испытаний с учетом безопасности

Gymnastic equipment. Horizontal bars. Requirements and test methods with regards to safety

Дата введения 2015-01-01

Предисловие

1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"

4 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта ЕН 12197:1997* "Оборудование гимнастическое. Перекладины. Требования безопасности и методы испытаний" (EN 12197:1997 "Gymnastic equipment — Horizontal bars — Safety requirements and test methods", NEQ)

* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Октябрь 2019 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок — в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на гимнастическое оборудование. Настоящий стандарт устанавливает функциональные требования и требования безопасности к трем типам перекладин: зафиксированной в напольных углублениях, зафиксированной напольной пластиной и болтом, зафиксированной тросами.

Источник

Простой турник своими руками

Для тех, кто следит за своей физической формой, турник — это один из самых необходимых спортивных снарядов. Ранее мы уже писали о том, как можно быстро и без лишних затрат организовать себе турник на дереве . Но этот вариант подходит не всем, поэтому рассмотрим два других типа турника — универсальный настенный и уличный, с двумя вариантами опор.

Настенный турник может быть простым — то есть фактически перекладина, которая крепится к стене с помощью кронштейнам или враспор на две стены.

Размеры таких турников обусловлены габаритами пользователя (пользователей) и особенностями упражнений. Сразу стоит отметить, что для полноценного воркаута настенный турник пригоден мало — на нем можно выполнять только определенные упражнения.

Основные размеры, которые следует учитывать:

  • диаметр перекладины (круглой трубы). Для детей и подростков подходит 24. 28 мм, для подростков, женщин, некрупных мужчин — 28. 32 см, для крупных мужчин (или людей с большими ладонями) — 32. 35 мм. Большие диаметры практически не используются;
  • расстояние между опорами турника. Даже если модель крепится на стене и сбоку нет никаких преград, а пользователь при подтягивании держится за выведенные за пределы опор ручки, лучше делать опоры на ширине плеч. Для стандартных моделей принята габаритная ширина 1050. 1200 мм;
  • расстояние от перекладины до стены — 400. 500 мм, меньше неудобно, больше — увеличивается нагрузка на кронштейны;
  • высота от перекладины до потолка — не менее 30. 35 см. Если планируются "выходы", то до преграды сверху должно быть расстояние не меньше половины высоты роста. Высота перекладины над полом (над землей) обычно равна росту плюс полностью вытянутые над головой руки.

Впрочем, некоторые предпочитают подтягиваться с подогнутыми ногами — в этом случае можно сделать перекладину ниже.

Кстати, для воркаута длину перекладины сильно увеличивать не стоит — вполне достаточно расстояния между опорами, равного 1,5. 2 ширинам широкого хвата.

Ниже представлено несколько моделей сварных настенных турников для монтажа как в квартире, так и во дворе.

Источник

Какой диаметр трубы на турнике?


Обычно диаметр трубы на турнике составляет примерно 3-4 см. Однако, следует отметить, что диаметр трубы на турнике может немного варьироваться в зависимости от модели и производителя.
