Насос Webley

Данный нанос под пневматические винтовки имеет массу преимуществ. Помимо компактных размеров, внимания заслуживает отличный плунжерный механизм. Всего в устройстве используется два фильтра проходного типа. Стойка предусмотрена с круглым сечением. Если верить отзывам специалистов, то штанга деформируется очень редко. Система стабилизации производителем предусмотрена второго класса. Купить модель можно за 21 тыс. руб.
То, что всегда должно находиться в бардачке любого автомобиля, это таблица штрафов за нарушение ПДД. Даже если Вы не нарушаете правил, всегда может оказаться ситуация в которой Вам захотят приписать нарушение и не малый штраф.

Частенько на дорогах возникает ситуация когда нужно сообщить куда следует о недобросовестных сотрудниках ГИБДД но очень сложно отыскать сразу нужный номер телефона, а отвлекать экстренные службы типа 911 и 02 по данному поводу просто не корректно. Ниже опубликован список куда можно звонить по данному вопросу.

На многих авто форумах возникают дебаты по поводу того где проходить ТО на новый автомобиль. Одни, у кого дорогой автомобиль и в кошельке водится приличная сумма, говорят, что только у официального дилера, другие, у кого не супер крутая тачка и нет возможности особо шиковать, говорят, что в частном сервисе, т.к.

Насос высокого давления из домкрата своими руками

Знала ли рожденная в 1963 г, во времена 10 метровых тиров, технического превосходства советского союза Хиленькая воздушка, прожившая долгую жизнь, полную пулек типа колпачек, самодельных кожаных манжет и пружин, что на 45 году своего существования, будучи седой старушкой и не в силах конкурировать с молодой Муркой, будет обменена на газовую пружину злобному, пневманутому любителю напилинга и превратится из гадкого утенка в белого лебедя. Может ли кто-нибудь представить тот холодящий ужас, охвативший беднягу, когда КаррМэН — Потрошитель осматривал состояние потрохов и чесал репу что же можно из нее вытворить:

Годы не пощадили переломку: ее главный сустав болел ужасным артритом, герметичности не было и в помине, а сильнейший рак легких в виде изодранного цилиндра намекал на пересадку органов. Ну что будем делать? мощную ППП с большим объемом цилиндра и газовой пружиной? — ломал голову пневмостроитель. Опыт создания ГП двух типов присутствовал, но здесь то третий тип, так не любимый всеми ГПшниками центральный зацеп поршня: к тому же немереная мощность — это не совсем то, к чему стремился хорошо стреляющий от природы сын охотника-сибиряка. Он хотел всего лишь, чтобы новая винтовка стреляла если не точнее его, то хотя бы на уровне. А такое возможно где? В пэсэПЭ! Да, но РСР это 200-300 атм. где брать такое давление? Ну что ж, в процессе изучения материалов сайтов, набора знаний, размышлятель набрел на статью Muzzy https://forum.guns.ru/forummessage/30/216338.html. (Настоятельно рекомендую прочитать, без этого многое будет непонятно). Вот оно. То, что надо, да еще и с насосом. Странно, почему топик загнулся? Посмотрел темы, чем живет человек, как докатился до жизни такой. Ё-маё. Мать, мать — привычно отозвалось эхо. Стандартный путь развития аирганера, был очень похож на КаррМенский. Полетело первое письмо: (к величайшему сожалению мои исходящие письма пропали, остались только : Re: входящие, в большинстве которых только часть моего послания)

Плунжерный насос своими руками

Топливный насос ВАЗ 2107 диагностика неисправностей и замена своими руками
Плунжерный насос своими руками

Что такое плунжерный насос и каково его применение?

Гидравлические системы нашли применение во многих областях промышленности

Важное значение в выполнении их функций имеют гидронасосы, обеспечивающие эффективную работу системы. Они бывают разного вида и предназначения, что объясняет различия в принципах работы механизмов

Помимо основной функции, выражающейся в подаче необходимой жидкости под определенным давлением, гидронасос может служить приводом для других устройств. Одним из самых распространённых является так называемый плунжерный насос. Он представляет собой аппарат простого действия, повышающий эффективность работы, основная деталь которого создана в виде плунжера. Его внешний вид отличается цилиндрической формой, характеризующейся длиной, которая существенно превышает диаметр. Плунжеры используют в гидромашинах, насосах и дизельных двигателях. Уплотнитель, составная часть вытеснителя, находится на самом цилиндре, вследствие чего при движении последнего происходит его перемещение по поверхности плунжера. Эта деталь отличает плунжер от обычного поршня и объясняет преимущество первого при работе в условиях высокого давления. Основным показателем эффективности плунжера является объем вытесняемой им жидкости, он зависит от длины его хода. Регулировка работы вытеснителя происходит благодаря последнему фактору. Подобные механизмы обычно используют для перекачивания большого объема жидкой среды. Для того чтобы понять принцип работы этого аппарата,для начала нужно пояснить, что такое плунжерный насос. Это агрегат, применение которого обусловлено необходимостью подачи определенной жидкости смеси под воздействием высокого давления. Возвратно-поступательное движение плунжера, направленное вправо, вызывает понижение давления в камере нахождения вытеснителя, что ведет за собой раскрытие всасывающего клапана и дальнейшее заполнение камеры требуемой жидкостью. Камера, в которой находится плунжер, представляет собой замкнутое пространство, по необходимости соединяющееся с трубопроводом с помощью клапанов. Их всего три вида: Следующий шаг работы плунжера заключается в его движении влево, вследствие чего давление в специальной камере повышается, тем самым открывая клапан нагнетания, через который вода или другие смеси поступают в трубопровод. Принцип действия заключается в том, что и в первом, и во втором случае появляется разница в давлении, из-за чего система работает четко и без нарушений. При работе происходит передача энергии жидкости для преодоления инерции, сопротивления и статической высоты в трубопроводе. Наиболее популярны трехплунжерные насосы.

Как выбрать

Кенгурятник на автомобиль как изготовить своими руками и узаконить изделие. Кенгурятник на Ниву своими руками изготовление и установка

Для начала нужно определиться с целью и средой использования. Например, если устройство нужно для воды, скажем, для обеспечения хорошего напора в кране, можно выбрать недорогую модель, способную сделать напор до 10 м.

Если же водяной насос высокого давления будет использоваться крупным предприятием – критерии намного сложнее. Когда нужен топливный насос для автомобиля, его характеристики определяются производителем, поэтому выбор становится определенным.

Воздушный насос высокого давления требует учета других параметров — температуры, производительности, ну и, собственно, самого параметра требуемого давления.

Поэтому в каждом случае нужно определить потребности, которые и указывают критерии выбора. При этом стоит учитывать остаточное давление вакуумного насоса.

Еще существует отдельная группа — самодельные насосы высокого давления. Создать своими руками такое устройство — можно, если у Вас имеется подходящий привод и сам насос, которые нужно состыковать.

Однако ввиду того, что давление требуется создавать высокое — с такой работой сможет справиться только человек с опытом и профильным образованием.

Среди моделей для воды можно выделить производителя Grundfos. Такой насос постоянного давления воды может увеличить этот показатель в отопительной системе.

Изделия характеризуются высокой надежностью, герметичностью, мощностью и производительностью.

Также весьма надежными зарекомендовали себя на рынке агрегаты Wilo. Предприятие выпускает продукцию не только для бытового, но и промышленного использования.

Цена водяных насосов высокого давления стартует с отметки в $630.

Промышленный насос высокого давления для воды – отличное решение для преобразования небольшого потока воды в стабильный и сильный.

Но предварительно нужно выполнить расчеты, чтобы агрегат соответствовал не только по размерам, но и по другим характеристикам (прежде всего — по самому давлению).

Следует помнить, что насосы высокого давления могут использоваться в отопительных системах, в системах водоснабжения.

Большое распространение получили такие приборы в мойках для автомобилей. Ведь они позволяют справиться даже с сильным загрязнением.

Многие модели комплектуются дополнительными элементами, улучшающими результат применения устройства. Например, датчик давления воды для насоса позволяет контролировать уровень жидкости, а значит, защищает агрегат от работы всухую.

Следовательно, насос с датчиком давления прослужит дольше обычного.

Также прекрасная возможность, которую дарят производители, — регулятор давления воды для насоса. В таком случае можно плавно подобрать необходимое давление для более эффективного процесса перекачки жидкости.

В целях безопасности в определенных условиях может использоваться насос высокого давления 12 вольт. Если нужен вакуумный агрегат, может подойти поршневой насос высокого давления.

Неисправности и способы их устранения

Рассмотрим, как можно осуществить ремонт насосов высокого давления. Ведь даже самое надежное устройство способно в какой-то момент выйти из строя. Очень часто насос не набирает давление в результате наличия в воде нежелательных включений.

Поэтому нужно внимательно относиться к качеству используемой среды.

В результате ремонтировать насосы высокого давления своими руками можно двумя способами:

капитальный ремонт – полная разборка, исправление дефектов, сборка, настройка, тестирование; процедура подразумевает полную замену плунжерных пар;
текущий сервис – выполняется в случае, если плунжерные пары целы; проводится диагностика, определяется причина поломки, устраняется дефект, выполняется регулировка и тестирование.

При ремонте важно использовать оригинальные запасные части. Это станет гарантией их дальнейшей продолжительной службы без сбоев

Далее приведем несколько характерных поломок и способов их устранения:

Неравномерная и чрезмерно громкая работа двигателя, снижение мощности — износ насоса. Нужно провести диагностику и выявить изношенный элемент, чтобы осуществить его замену.
Характерный звук, указывающий на попадание твердых частиц – нужно разобрать агрегат, удалить частицы, прочистить и смазать части, в дальнейшем нужно повысить качество среды.

Необходимо отметить, что в большинстве случаев самостоятельная диагностика агрегата не бывает точной. Поэтому рекомендуется сразу обращаться к специалистам. Тогда положительный исход является гарантированным.

Советы

После очень активного процесса накачки (100 интенсивных качков или три минуты чистой работы) стоит открутить стравливающий винт и позволить насосу сбросить набранную температуру и остыть.

Все детали устройства подвергаются очень солидным нагрузкам, поэтому необходимо беречь их. Если вы подвергаете насос более чем десяти минутам беспрерывной работы (если, конечно, физическое состояние позволит вам это сделать), он не выйдет из строя мгновенно, но прослужит вам гораздо меньше. Для спортивного пистолета ИЖ 35 насос более чем необходим, так как спортсмены проводят много времени за тренировками.

При частом использовании насоса, следует смазывать его подвижные и активные части регулярно. Стоит делать это смазками на основе силикона и ни в коем случае не использовать нефтесодержащие масла.

При нагревании и давлении свыше 60, эти масла начинают гореть, а в насосе давление задействовано гораздо более сильное. Стоит бережно относиться к технике и в таком случае она отплатит вам своей долгой и качественной службой.

Отечественные спортсмены и любители пострелять выбирают пневматический пистолет Макарова мр 654к 32, в этой связи технические средства к пистолету можно купить в любом специализированном магазине.

Истинным ценителям пневматики, стоит обратить внимание на пневматический кольт 1911, о нем далее.

О том, какой самый мощный пневматический пистолет, читайте по адресу: https://pwpn.ru/p-oruzhie/pistolety/samye-moshhnye.html

Топливоподкачивающий насос

Как сделать пульверизатор для побелки своими рукамиКак сделать краскопульт своими руками виды пульверизатора для краски

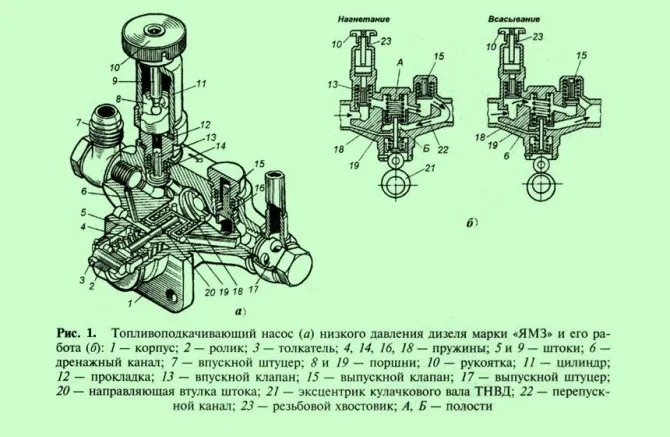

Топливоподкачивающий насос низкого давления (рис. 1) служит для подачи топлива из топливного бака к насосу высокого давления (ТНВД). Он приводится в действие от эксцентрика кулачкового вала насоса высокого давления.

Насос имеет поршень 19, который приводится в движение через роликовый толкатель 3, состоящий из ролика 2, штока 5 и пружины 4, прижимающей толкатель к эксцентрику 21.

При движении поршня 19 вниз над ним образуется разрежение, под действием которого открывается впускной клапан 13, и топливо заполняет надпоршневое пространство (полость А). Выпускной клапан 15 при этом закрыт, прижатый пружиной 16 к своему седлу. При движении поршня вверх давление топлива над ним возрастает, впускной клапан при этом закрывается, а выпускной открывается, и топливо поступает к выпускному штуцеру 17, а также по перепускному каналу 22 в полость Б под поршнем. При следующем ходе (движение поршня вниз) топливо вытесняется к выпускному штуцеру и далее к фильтру тонкой очистки.

Так как полость Б через канал 22 постоянно связана с последующей магистралью низкого давления, то при малых расходах топлива поршень 19, поджимаемый топливом из полости Б, совершает неполные ходы, а шток 5 при этом частично работает вхолостую. В результате в перепускном канале 22 и последующей магистрали достигается постоянное давление топлива, которое обеспечивается пружиной 18.

Топливо, просочившееся между штоком 5 и его направляющей втулкой 20, поступает обратно в полость впускного клапана 13 через дренажный канал 6.

На корпусе насоса низкого давления установлен насос ручной подкачки топлива, который служит для заполнения системы питания топливом и удаления из нее воздуха после длительной стоянки автомобиля. Он состоит из цилиндра 11, поршня 8 со штоком 9 и рукоятки 10.

Для ручной подкачки топлива отвертывают рукоятку 10 с резьбового хвостовика 23 и, действуя ею как штоком в обычном поршневом насосе, нагнетают в магистраль топливо и удаляют из нее воздух. После окончания ручной подкачки рукоятку 10 навертывают на хвостовик 23 до плотного прилегания поршня к прокладке 12, чтобы не допустить подсоса воздуха в систему питания через насос ручной подкачки.

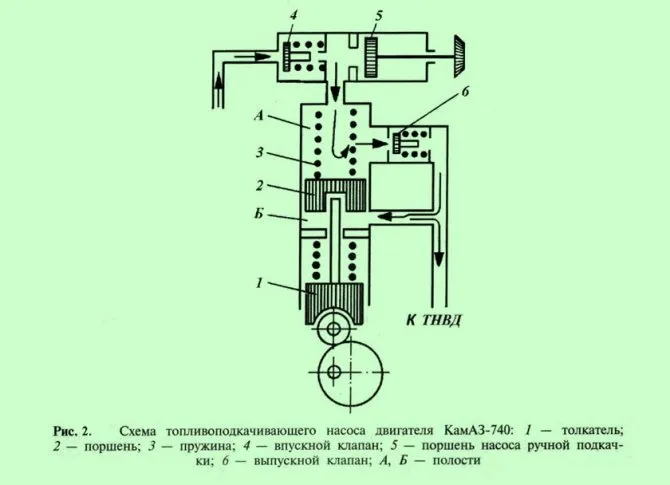

Топливоподкачивающий насос двигателей КамАЗ-740 (рис. 2) имеет такой же принцип действия, как и насосы двигателей марки «ЯМЗ». При опускании толкателя 1 поршень 2 под действием пружины 3 движется вниз. При этом в полости А создается разрежение и впускной клапан 4, сжимая пружину, перепускает топливо в эту полость из топливопровода от фильтра грубой очистки. Одновременно топливо, находящееся в полости Б вытесняется к топливному насосу высокого давления.

При движении поршня 2 вверх под давлением поступившего топлива закрывается впускной клапан 4 и открывается выпускной клапан 6. Топливо из полости А через этот клапан и перепускной канал поступает в полость Б, а при последующем перемещении поршня 2 вниз цикл работы насоса повторяется.

К фланцу топливоподкачивающего насоса крепится насос ручной подкачки топлива.

Насос ВД самоделка

Доброе время суток Всем . Вот сконстролил насос вд и решил покозать . Знаю что сейчас такое г. но не актуально ,но всёже . Канструкция приметивна но работоспособна . Материал : итальянская водопроводная латунь опресованая на 320 атм. и д16т пруток , плюс тормозные трубки и шланги . Насос получился трёх ступенчатый (первая ступень автокомпрессор),вторая это насос с диаметром цилиндра 19 мм. ,третья ступень труба диаметром (внутренним конечно) 25 мм. и оприсовщик из домкрата .
Длинна 0,5 м. ширина 0,2 м. С одного цыкла 30атм. в 200 кубовый резик. Цыкл это ( включаем автокомпрессор, легко делаем 15-20 качков насосом и дожимаем домкратом тоже без напряга ).

ASDAND

Цыкл это ( включаем автокомпрессор, легко делаем 15-20 качков насосом и дожимаем домкратом тоже без напряга ). Сложновато всё же . И громоздко . Да ещё Автокомпресор + Домкрат ! НЕСЛАБО )) ———- Один рычаг . Качает два поршня . Поочерёдно . ВСЁ !

ИМХО , конечно . Дилетанта . )

Если подобрать на третью ступень трубку с внутренним диаметром 6-8мм, с гладкой(наверно таки даже полированной)поверхностью, то можно ничего не дожимать после насоса. А может даже хватит и двух ступеней- компрессор и тонкая трубка.

Konstantin_E

А не получится третья ступень из маленького поршня с цилиндром от гидравлического домкрата?

santey

А не получится третья ступень из маленького поршня с цилиндром от гидравлического домкрата? А а если так ? Предельно просто . насос просто с резиновым Да! Книжка есть «Подводная охота. Справочник» Е.Г.Хорхордин. Там описана отработанная конструкция «прямого» насоса. С диаметром 10мм, пишут, можно до 150кГ/см2 получить. С 12мм — до 100кГ/см2.

у меня вот крутится в голове вопрос, зачем качать руками при наличии трех фаз дома?))) надо это дело как то механизировать. компрессор какой то ваять чтоли.. ак150 не найти

santey

у меня вот крутится в голове вопрос, зачем качать руками при наличии трех фаз дома?))) надо это дело как то механизировать. компрессор какой то ваять чтоли.. ак150 не найти Тут было . Многоо ! Поиск скучает по тебе .
