Двойные выключатели – это очень удобно. С их помощью можно регулировать уровень освещенности в комнате, включая группы ламп поочередно или одновременно. Кроме того, такие переключатели используют, если нужно осветить раздельный санузел или кухонную вытяжку, установить освещение в коридоре и над крыльцом. Одним словом, вы найдете в доме много мест для применения двухклавишного выключателя. Схема подключения такого прибора довольно проста, но, тем не менее, может вызвать некоторые затруднения у новичков. Наша задача – разобраться во всех нюансах монтажа.
Содержание статьи
- 1 Начнем с простого: схема подключения одноклавишного выключателя к лампочке
- 2 Требования к подключению выключателя света с одной клавишей
- 3 Схема подключения двухклавишного выключателя и ее особенности
- 4 Инструкция по подключению двухкнопочного выключателя
- 5 На каких моментах можно «проколоться» или самые распространенные ошибки
- 6 Итоги или почему лучше быть хоть немного электриком
Начнем с простого: схема подключения одноклавишного выключателя к лампочке
Самую простую схему подключения выключателя света с одной клавишей все проходили на школьном курсе физики. Чтобы лампочка загоралась и выключалась, нужно просто сомкнуть и разомкнуть электрическую цепь. Этим и занимается выключатель.
Прежде чем браться за работу, изучите подводящую проводку к выключателю. Можно сделать это по старинке, как делают опытные электрики, разделяя провода на «вроде этот» и «твою мать», но лучше воспользоваться индикаторной отверткой. Когда есть контакт с фазовой линией, на ней загорается красный глазок.
Важно! Не проводите никакие работы с электропроводкой, подключенной к сети! Определили фазу – и к щитку, отключать электроэнергию. И только после монтируйте выключатели, розетки и другие потребители.
И еще один важный момент в подготовке к работе. Заранее подготовьте изоленту или самозажимные соединения. Винтовые колпачки – не лучший выбор, уже спустя несколько месяцев такие контакты начнут ослабевать. Изолента – проверенный временем материал, но не вечный. Самозажимные клеммы – удобный и надежный способ соединения.
А теперь рассмотрим поэтапно, как правильно подключить выключатель света.
Требования к подключению выключателя света с одной клавишей
Первое, о чем следует подумать – где расположить переключатель. Он должен располагаться в доступном месте, на удобной высоте, так, чтобы до него могли дотянуться и старшие и младшие члены семьи.
Для люстры логично разместить прибор переключения у входной двери в комнату. Если речь идет о торшере или бра – то такие точки должны располагаться у дивана или в изголовье кровати.
К сведению! Регламент устройства электроустановок гласит, что переключатели следует устанавливать не ближе 60 сантиметров от душа и 50 – от линии газопровода.
Помните, что установка выключателей в ванной в принципе запрещена, как и в помещении сауны. Чтобы обезопасить членов своей семьи, устанавливайте эти приборы в коридоре.
Все варианты подключения, а их несколько, объединяет один общий элемент: наличие динамического элемента, замыкающего и размыкающего электрическую цепь. И еще одно общее правило: при монтаже одноклавишного выключателя следует проследить, что размыкалась линия фазы, а не ноля. Если этого не сделать, можно получить сильный удар током даже при простой замене лампочки в люстре.
Проще всего устанавливать выключатели наружного типа. Простая инструкция, как подключить одноклавишный выключатель света:
| Фото | Описание работ |
 | В подготовленных для прокладки штробах разместите кабель с тремя жилами от распределительного щитка к коробке. Оставьте небольшой запас длины провода для соединений. |

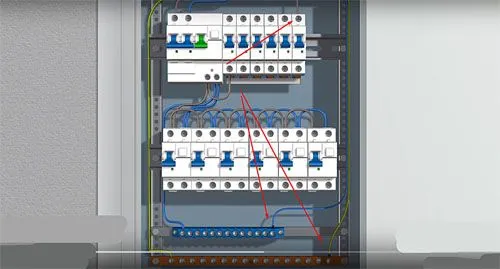

 | Провод фазы красного или серого цвета зачистите и подключите к свободной клемме автомата. |
 | Синий провод подсоедините к шине ноль. Провод коричнево-желтого цвета – к шине заземления. |
 | Промаркируйте жилы провода в коробке, это значительно облегчит дальнейшую работу. |
 | Выключатель должен устанавливаться в удобном месте. Открытые двери не должны мешать подходу к нему. Расстояние от пола – примерно один метр. |
 | От коробке к выключателю подведите двухжильный провод. Оставьте запас провода для подключения. |
 | Серую (красную) жилу подсоедините к верхней клемме переключателя, синюю – к нижней. |
 | От коробки проведите еще один трехжильный провод к месту расположения люстры. |
 | Освободите и зачистите концы провода. Закрепите светильник на потолке. |
 | Подсоедините серый и синий провода к соответствующим контактам на светильнике, а провод заземления закрепите на металлическом корпусе люстры. |
 | Соедините провода соответствующего цвета с помощью самозажимных клемм. |
 | Если проводка в доме не имеет заземляющего канала или корпус светильника изготовлен не из металла, в вашей коробке будет меньше соединений. |
 | Соответственно, в светильнике тоже не будет провода заземления на корпусе. |
 | Перед подключением электричества установите клавиши на переключатель. |
После того, как работа будет завершена, проверьте работу прибора. Подключите на щитке электропитание и попробуйте включить и выключить свет. Если не пошел дым и не погас свет во всем подъезде – у вас получилось. Если пошел и погас – зовите знакомого электрика, пока соседи не вычислили виновника аварии.
Схема подключения двухклавишного выключателя и ее особенности
Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.
Двойные выключатели бывают нескольких видов:
| Вид | Описание |
| Внутреннего монтажа | Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера. |
| Наружного монтажа | Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко. |
| Защищенные от влаги | Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата. |
| Модульные | В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате. |
Важно! Двухклавишным переключателем вы сможете управлять только двумя группами осветительных приборов. Если нужно решить проблему с большим количеством осветительных приборов, есть выключатели с тремя клавишами и больше.
А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.
Рекомендации по подключению двухкнопочного выключателя на две лампочки
Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.
Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2. Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

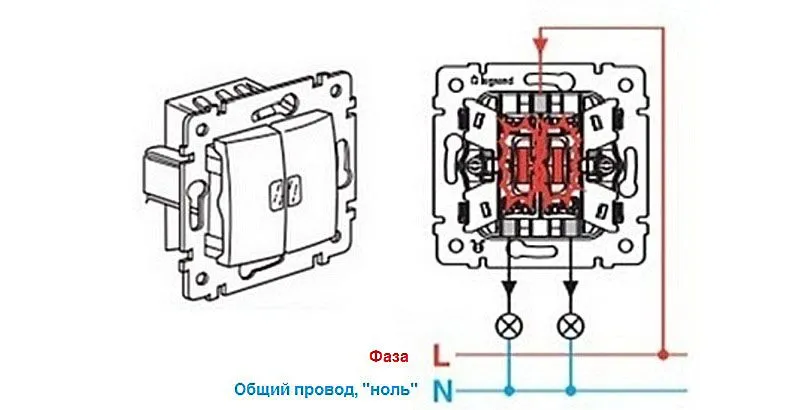

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:
Обратите внимание на подключение заземления на схеме:
Схема: как подключить люстру на двойной выключатель
Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :
- 2 – от щитка (ноль и фаза);
- 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
- 3 – на люстру (один на ноль и две фазы).
Итого должно получиться восемь.
Схема подключения люстры к двойному выключателю:
Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.
Подключение двухклавишного выключателя с розеткой, основные моменты
Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.
Вот образец схемы подключения двухклавишного выключателя и розетки:
Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
Инструкция по подключению двухкнопочного выключателя
Монтаж двойного выключателя – задача не сложная. Здесь просто будет больше контактов, чем в одноклавишнике. Для установки двойного выключателя света вам понадобится трехжильный провод, инструменты для зачистки проводов и клеммы.
Совет! Как говорят, береженого Бог бережет, так что, приобретая розетки и выключатели, требуйте у продавца сертификаты на продукции. На прилавках много подделок китайского производства, не гарантирующих безопасность электрических соединений.
Перед началом работы разберите выключатель, снимите с него внешние клавиши. Далее следуйте по инструкции:
| Фото | Описание работ |
 | Для подключения 2х клавишного выключателя проведите от щитка трехжильный провод к распределительной коробке. |
 | Фазу подключите к разъему автомата, ноль – к нулевой шине, провод заземления – к шине заземления. |
 | Освободите и зачистите концы всех трех жил, промаркируйте фазу, ноль и землю. |
 | От коробки к выключателю спустите трехжильный провод, оставьте концы достаточно длинными, чтобы было удобно их зачищать и крепить. |
 | Зачистите и промаркируйте концы этого провода в коробке. |

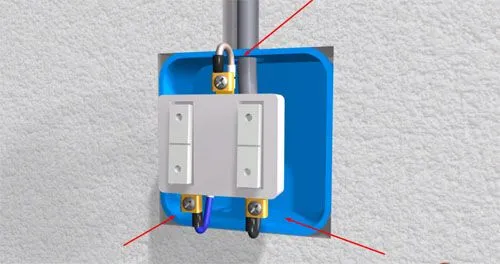

 | Фазу подсоедините к верхней клемме переключателя, а ноль и землю – к двум нижним. Удобно использовать для подключения специальные наконечники, они продаются в магазинах с электроинструментами. |
 | Подключение в первой люстре проводится, как и в случае с одноклавишным переключателем. Земля подсоединяется на корпус, фаза и ноль – ко соответствующим контактам люстры. |
 | Концы провода от первой люстры промаркируйте и зачистите. |
 | Повторите процедуру со вторым светильником. Можно использовать для подключения контактную группу. |
 | Концы провода от второй люстры также подготовьте для соединения. |
 | Скрепите соответственно промаркированные жилы. Фазы, ноль, землю – все по отдельности. |
 | Если в системе нет заземляющего проводника, количество соединений будет меньше в коробке и на люстрах. |
 | Последний этап работы – установка клавиш выключателя и крышки коробки. |
На каких моментах можно «проколоться» или самые распространенные ошибки
- Самая основная и опасная ошибка – если вы перепутаете ноль и фазу. Если динамический элемент не будет разрывать цепь фазы, прибор будет под постоянным напряжением. Это может закончиться очень плохо.
- Вторая распространенная ошибка – заведение фазы не на основной контакт, а на второстепенный, отходящий. В этом случае одна из клавиш просто не будет работать, это легко проверить. Светильник будет зажигать все группы ламп только при нажатии обеих клавиш.
- Третья ошибка – неправильное подключение проводника ноль. Порой его ошибочно подсоединяют к второстепенному проводу фазы.
Чтобы избежать всех этих ошибок, маркируйте жилы проводки, не ленитесь это делать и следуйте нашим рекомендациям.
Предлагаем вам небольшой видеоматериал по подключению переключателя с двумя кнопками:
Итоги или почему лучше быть хоть немного электриком
Элементарные схемы для подключения розетки или выключателя должен знать каждый уважающий себя домохозяин. Тем более, что в них нет ничего сложного. Фирмы, предоставляющие услуги по установке и ремонту выключателей не заинтересованы в ремонте или установке пары выключателей. Им подавай объем работы. Так что есть риск нарваться на какого-нибудь халтурщика по объявлению, после услуг которого вы лишитесь не только электроприборов в доме, но, возможно, и всего имущества. И помните этот старый анекдот:
