Как подключить точечный светильник с подсветкой?

Как подключить точечный светильник со встроенной подсветкой таким образом, чтобы горели отдельно подсветка и лампа и вместе?

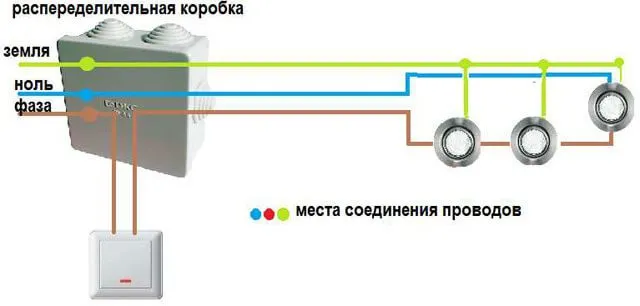

Общая схема подключения точечных светильников предоставлена в статье https://samelectrik.ru/sxema-podklyucheniya-tochechnyx-svetilnikov.html О том, как подключить точечный светильник с подсветкой, подробно рассказывается на видео:

Единственный вариант подключить от одного выключателя на несколько режимов такие светильники — это использовать реле BIS-404.

Подключение точечных светильников с светодиодной подсветкой — это простая задача, но требующая некоторых навыков. Прежде чем начать монтаж, важно провести демонтаж точечного светильника, освободив место для новой установки. Затем следует внимательно следовать инструкциям по подключению нового светильника, обеспечивая безопасность и эффективность освещения в вашем интерьере.

В любом случае к светильникам нужно вести третий провод или ставить подобную схему на каждый светильник что может привести к непредсказуемым переключениям из-за разных временных характеристик каждого реле.

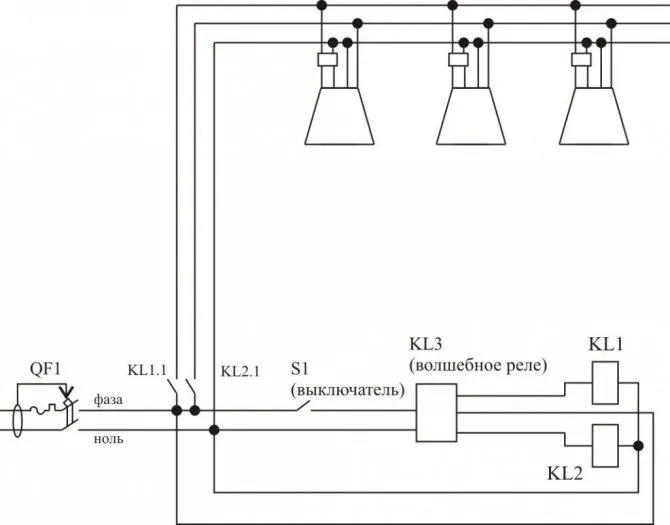

И как я понимаю, работают такие светильники следующим образом. Один раз включаешь выключатель — горит лампочка, второй раз — подсветка, третий — лампа и подсветка. Чтобы режимы переключались, нужно быстро выключать и включать выключатель света.

Добрый день. Вы точно уверены, что так работает. Дело в том что у меня такой же светильник. Для светодиодов подсветки не нужен отдельный провод?

Все это хрень горят ростоянно вместе подключил ,а потом столкнувшись с такой проблемой посмотрел водео и ни чего нового не узнал горят то вместе через один выкл. Помоеме надо что ьо другое либо провод еще либо 2й выкл

Вот схема! На видео всё предельно ясно, он на одну линию запаралелил лампы и подсветку, и группы светильников включаются каждый своей клавишей, согласно схеме (выберите вторую или третью картинку приложенную). Можно отдельно включать подсветку от лампы, если проложить еще линий или использовать бистабильное импульсное реле для управления несколькими точками освещения (первая картинка)

Светильники с подсветкой

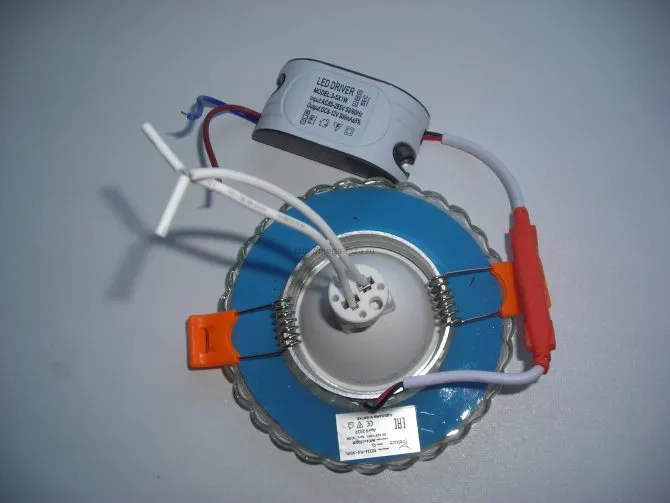

Среди прочего разнообразия осветительного оборудования в продаже имеются встраиваемые точечные светильники со светодиодной подсветкой как правило расположенной по внешнему периметру. Данные приборы освещения широко применяются для гипсокартонных, натяжных потолков и прочих конструкций.

Описывая самостоятельную сборку шкафа-купе , я упоминал о том, что мы сделали крышу с выступами для размещения светильников. Вот руки, вернее ноги дошли до магазина электротоваров и из всего разнообразия нам понравились потолочные точечники именно с подсветкой.

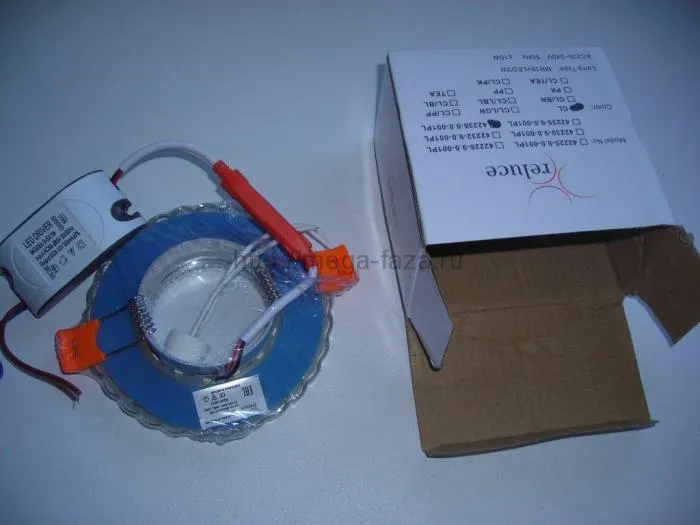

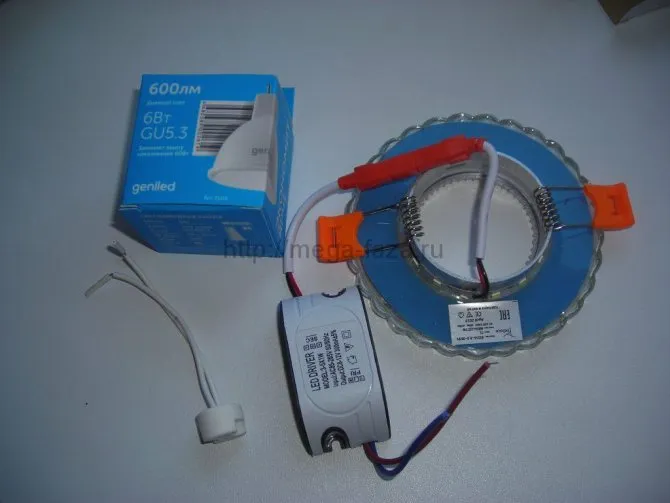

То, что предлагалось менеджерами как встраиваемый мебельный вариант имело жалкое зрелище.

Вместе с потолочными светильниками, имеющими дополнительную белую (кстати, цвета подсветки могут быть самые разные) подсветку приобрели для них светодиодные шести ватные лампы на 220 V под цоколь GU5,3.

Так как мы планировали управлять освещением с контроллера, то подключение точечных светильников с подсветкой заняло чуть больше времени чем обычное прямое подсоединение, тем более что весь монтаж проводился на крыше шкафа под потолком.

В схеме подключения потолочных точечников с подсветкой нет ничего сложного. Светодиоды комплектуются своим понижающим трансформатором с 220 на 12 В и вход трансформатора садится на приходящую линию.

Схемы подключения. Варианты могут быть следующие:

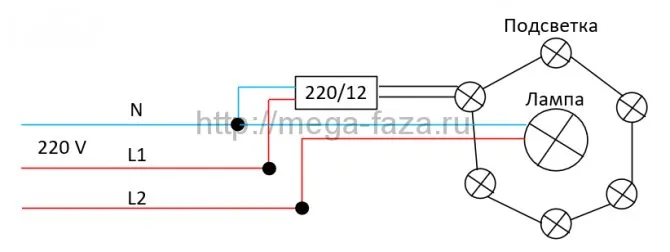

1. Простая схема подключения точечного светильника + подсветки от одной группы включения освещения.

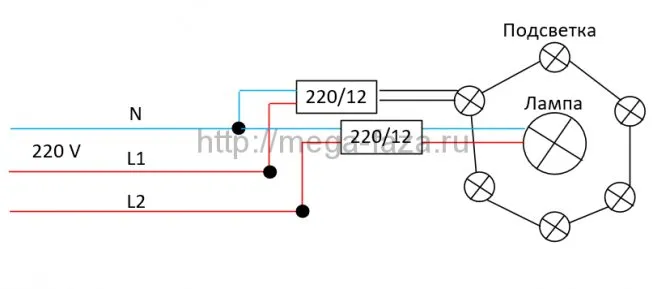

2. Схема подключения потолочного светильника с подсветкой от двух разных групп освещения.

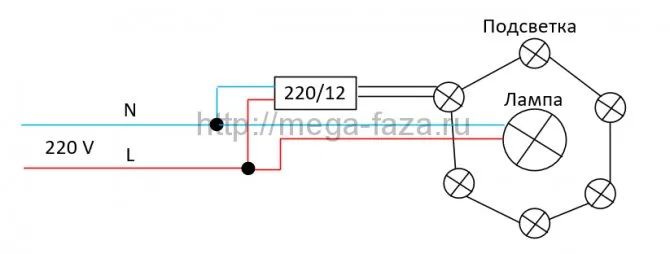

3. Подключение точечника и подсветки с основной лампой на 12 вольт (через понижающий трансформатор).

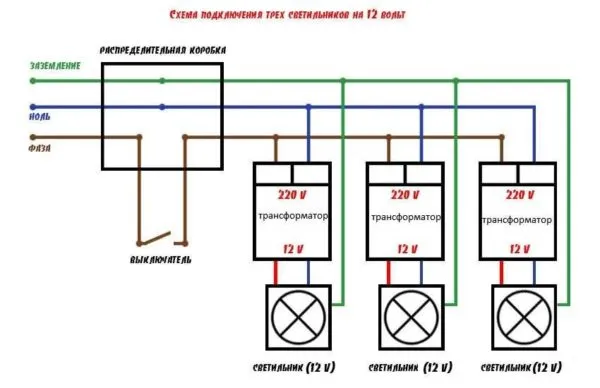

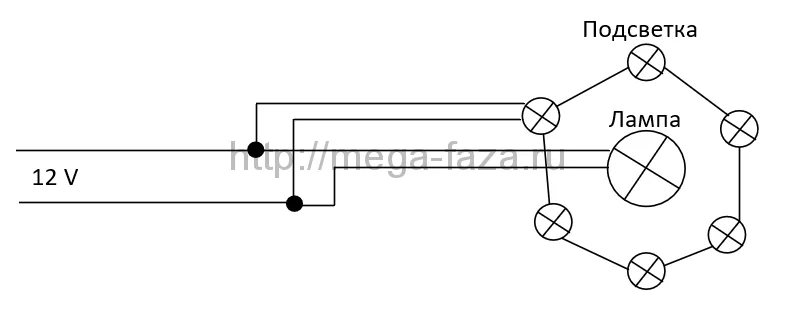

4. Когда на линию из ряда точечных светильников установлен 12 вольтовый трансформатор. ВАЖНО! Обратите внимание на потребляемую мощность светодиодной подсветки (от 0,5 до 1,5 ватт) суммируйте с мощностью ламп линии и убедитесь, что максимальной выдаваемой мощности хватает с запасом. Ни в коем случае, не подключайте 12 вольтовые лампы основного освещения от трансформатора, питающего подсветку. Как уже говорил они в среднем рассчитаны на нагрузку в 1W.

5. Ну и наконец наша схема, которую мы применили для подключения красивых точечных светильников с рассеивающей подсветкой от контроллера освещения.

В конце хочется добавить. Установив потолочный светильник с подсветкой на светодиодах и запитав всё от одной группы освещения не даст желаемого эффекта. Даже если подсветка будет отливать другим цветом. В идеале подключать от двух разных групп управляя клавишными выключателями или через контроллер с управлением ПДУ.

Правила установки светодиодных встраиваемых светильников

Встраиваемые точечные светильники могут иметь разное назначение. В спальне их используют для зонирования пространства. Точечными конструкциями можно выделить отдельные зоны. На кухне встроенные лампы хорошо использовать для подсветки зоны готовки. В ванной можно монтировать несколько точек в потолок, чтобы полностью осветить комнату.

В магазинах продается большое количество разных осветительных приборов. Я помогу с подбором оборудования для дома. При заказе освещения закупка осветительных приборов входит в смету.

Какая схема подключения точечных светильников лучше – виды и способы монтажа

Для работы точечных светильников требуется напряжение 220 Вольт или 12 Вольт. Однако подключение таких приборов освещения не зависит от величины напряжения, они подключаются параллельно или последовательно. Чтобы получить напряжение 12 Вольт, необходимо использовать понижающий трансформатор, в котором происходит преобразование стандартного напряжения 220 Вольт до нужного значения. Очень важно знать и понимать, как выполняется подключение потолочных светильников своими руками к выключателю с одной или двумя клавишами.

Способы установки встроенного светильника

Установка встроенного светильника в потолок зависит от вида потолочного покрытия и типа прибора. Потолок может быть навесной или бетонный. Встраиваемые лампы могут быть:

  1. поворотными;
  2. неповоротными.

При установке потолочных встраиваемых светильников можно выбрать лампочки разного типа:

  • галогеновые;
  • лампы накаливания;
  • люминесцентные;
  • светодиодные.

Не обязательно каждый раз покупать лампочки одного вида. Их можно менять, так как глубина врезки у них совпадает.

Установка встраиваемых светильников требует соблюдения определенной последовательности действий:

  • рассчитать количество точек освещения для каждой комнаты;
  • учесть дополнительные источники подачи света;
  • сделать разметку для новых лампочек;
  • купить лампу;
  • установить.

Не нужно делать отверстия в стене или потолке до покупки элементов освещения, так как у них разный диаметр корпуса.

Установка встроенных потолочных светильников невозможна без прокладки проводов. Чтобы проложить провода, нужно составить схему пути проводки. На схеме обозначается количество приборов, число устройств защитного отключения, путь к выключателю. Провода должны быть изолированы и защищены от влаги. Если лампы будут монтироваться в ванной, потребуются герметичные световые приборы. Электропроводка может проходить открытым или закрытым способом. При открытом монтаже провода прячутся в кабель-каналы из пластика. Скрытый монтаж требует штробления стен.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность. Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной.

При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной» колодки, от ближайшей розетки или выключателя.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Параллельное подключение — схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Как подключить приборы освещения на 12 Вольт

При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.

При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.

Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.

Как правильно выбрать мощность трансформатора

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности. Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

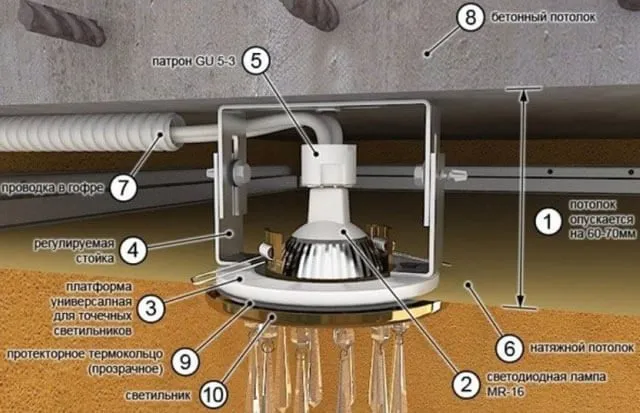

Натяжной потолок

Точечные светильники в большинстве случаев используются для освещения натяжных и подвесных потолочных конструкций. При установке натяжного потолка предварительно выполняют укладку проводов, фиксируют их на базовом потолочном перекрытии, без подключения к питанию. После этого устанавливают специальные подвесы и закрепляют в них приборы освещения. Теперь можно подключать электрический кабель и проверять работу освещения.

Перед непосредственным натяжением полотна отключают электропитание, убирают источники света и те части, которые не выдерживают сильного нагревания. После того как полотно будет натянуто, в нем прорезают отверстия в месте расположения точечных светильников, фиксируют прорези уплотнительными кольцами и собирают источники света.

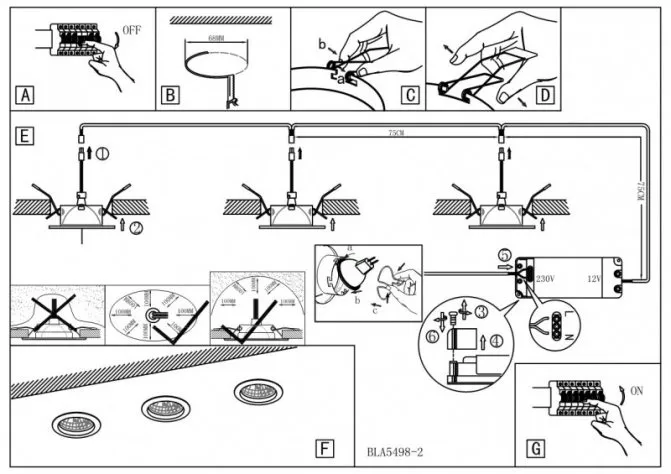

Закрепление

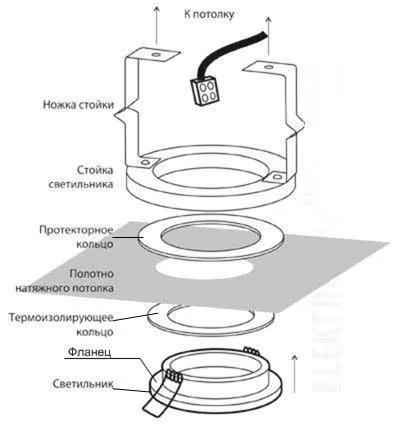

У большинства встраиваемых спотов предусмотрено крепление в виде двух скоб по бокам. Их необходимо отогнуть вверх до упора и в таком положении вставить в отверстие в потолке. Обратите внимание, чтобы провода питающие светильник не попали под зацепы. После вставки светильника зацепы самостоятельно прижимают его к потолку и надежно удерживают его там. После того как все элементы установлены можно подключать основной питающий провод к выключателю и распределительной коробке или к понижающему блоку питания, если используются низковольтные светодиодные светильники. На этом работы заканчиваются. Можно проверять работу освещения.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

  • От распределительной коробки к месту расположения светильников протягивают электрические провода.
  • Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
  • В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
  • Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы. Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.

Особенности встраиваемых светильников

Чаще других в качестве осветительных элементов встраиваемый потолочный светильник используют для ванной. Его установка возможна в подвесной, натяжной, гипсокартонный, реечный потолок. Точечные светильники могут быть с подвижной внешней частью, которая позволяет направлять свет в ванной в определенную сторону.

Точечные светильники

Следует помнить о том, что галогенные светильники могут сильно нагреваться.

Для определения количества встраиваемых точечных светильников в ванной необходимо учитывать особенности помещения: площадь, планировку, цветовое решение.

Если площадь ванной невелика, то главную осветительную функцию может выполнить один встраиваемый потолочный светильник, расположенный в центре между зеркалом в комнате и дверью. Если же в ванной просторно, то встраиваемые точечные светильники можно смонтировать по периметру потолка. Также дополнительно можно установить на потолок люстру.

Потолочный встраиваемый светильник для ванной отличается от точечных осветительных элементов обычных комнат тем, что он более приспособлен для эксплуатации в условиях повышенной влажности. Он не пропускает пар и воду за счет пластика или стекла, расположенного над основной частью прибора. В целях безопасности лучше использовать лампы, мощность которых не превышает 12-24 Вт. В случае замыкания или других неполадок в ванной они не нанесут вреда здоровью человека.

Установка и подключение точечных светильников в реечный подвесной потолок необходимы не только в конце ремонта, но и в том случае, если вы просто решили поменять встраиваемый светильник или перевесить его в другое место. Независимо от того, какой вид светильников выбран, сделать монтаж можно своими руками. К тому же лучше самому разобраться, как собрать встраиваемый точечный светильник потолочный и установить его на место. Простое крепление, удобство замены и легкость в уходе делают их все более востребованными.

Потолочные светильники бывают подвесными, накладными и встраиваемыми. Точечные светильники приобрели большую популярность в последние годы. Они появились вместе с подвесными потолками и решили вопрос более грамотного освещения в каждой комнате. Каждый встраиваемый точечный потолочный светильник дает немного света, но достоинство заключается в том, что их количество на потолке может быть любым, и располагать их можно как угодно.

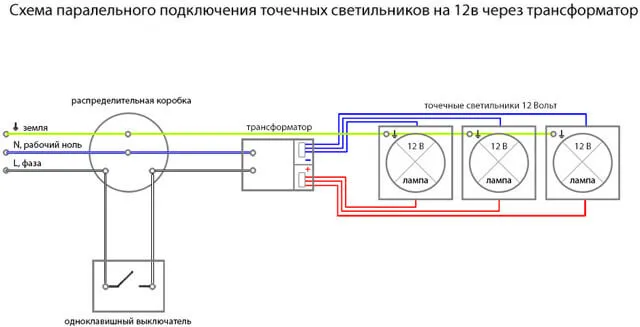

Подключение точечных светильников на 12 В

Схемы точно такие же, но кабель с выключателя заводится на преобразователь, а с выхода преобразователя идет уже на лампы.

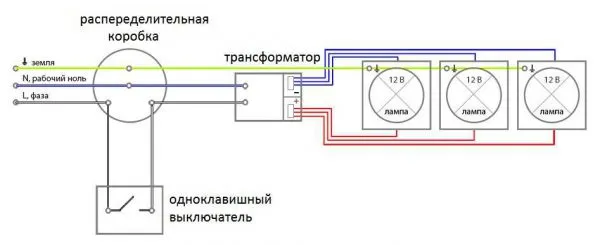

С трансформатором на 12 В

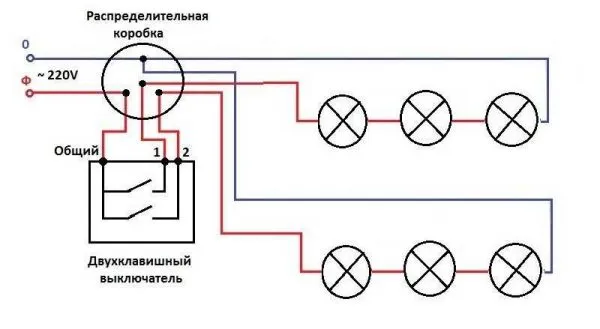

Если точечных светильников много, их предпочитают подключить к двум клавишам. В этом случае потребуются два трансформатора (блока питания, переходника). Схема выглядит не намного сложнее — есть две ветки. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. Но, если вам надо изменять освещенность в широких пределах, лучше поставить диммер.

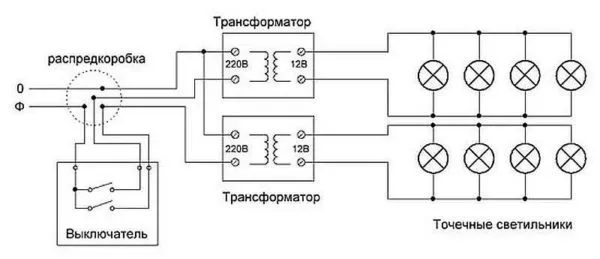

Схема подключения точечных светильников к двуклавишному выключателю

Как вы поняли, схемы отличаются только наличием или отсутствием трансформатора. Так что и остальные схемы реализовать будет несложно.

Выбор мощности преобразователя/трансформатора

Чтобы освещение работало нормально, необходимо чтобы мощность драйвера была на 15-20% больше, чем все подключенные к нему потребители. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которые будут установлены лампы накаливания по 40 Вт. Суммарная мощность всех ламп будет 320 Вт. Трансформатор потребуется на на 380-400 Вт.

С преобразователем на каждой ветке

Понятно, что чем больше источников света будете подключать, тем более мощный преобразователь потребуется. Но с увеличением мощности растет цена и размеры устройства. Кроме того, мощные трансформаторы найти бывает сложно. Е еще: большую и тяжелую коробку спрятать бывает сложно. Потому в таком случае большую группу ламп делят, и к каждой ставят свой преобразователь, но меньшей мощности (как подключить точечные светильники в этом случае, можно увидеть на схеме выше).

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

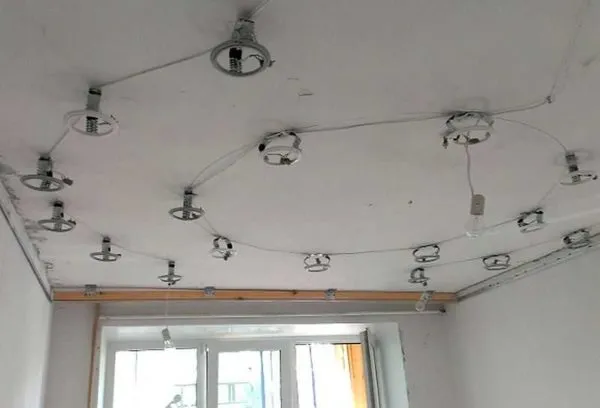

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

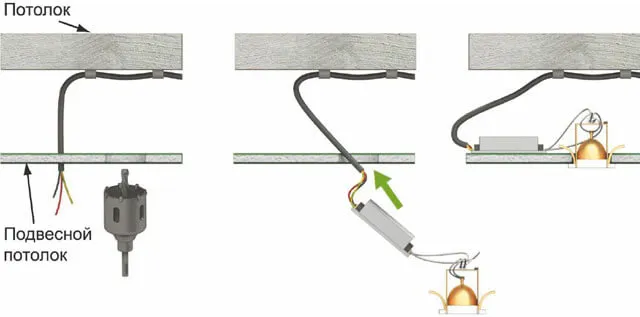

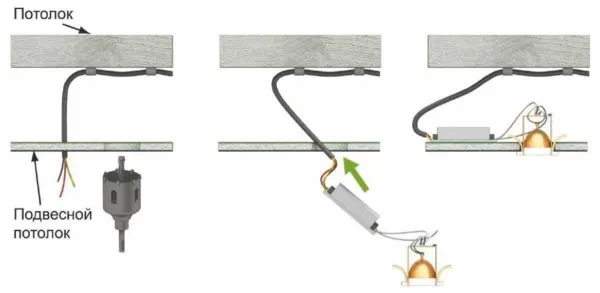

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Установка встраиваемых светильников в потолок

При расчете количества светильников, необходимо ориентироваться на такое правило: на 1 м² комнаты необходим один встраиваемый светильник. Расстояние между ними около 30 см, а дистанция до стены примерно 20 см. Места установки светильников планируются до монтажа подвесного потолка. К точкам крепления протягивают провода, а если потолок натяжной, то в заданных точках устанавливают крепежные кольца.

Чтобы установить встраиваемый светильник в подвесной реечный потолок, нам понадобятся следующие инструменты и материалы:

  • распределительная коробка;
  • изоляционная лента;
  • электрический кабель с хомутами;
  • дрель с длинным сверлом;
  • защитные колпаки для электропроводов;
  • круглая насадка на дрель для проделывания дыр;
  • кусачки для удаления изоляции;
  • плоскогубцы, отвертка, защитные очки.

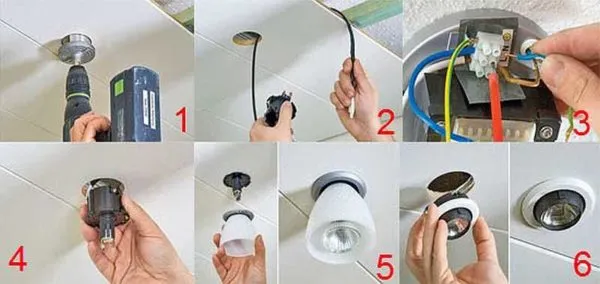

Когда потолок смонтирован, установка светильников встраиваемых потолочных происходит следующим образом:

  1. Отключите электричество и убедитесь в обесточивании комнаты.
  2. Определитесь с местами, где нужно будет устанавливать светильники. Тонкими карандашными линиями сделайте разметку;
  3. Используйте защитные очки, чтобы защитить глаза от строительной пыли и крошки.
  4. Дрелью с круглой насадкой вырежьте круглое отверстие необходимого размера (в нее должен поместиться корпус) в потолке. Оно должно быть немного меньше, чем декоративная наружная часть осветительного прибора. В гипсокартонном потолке отверстия лучше делать до шпаклевочных и отделочных работ.
  5. Кабель от источника электроэнергии протяните до распределительной коробки. Чтобы процесс прокладки проводов проходил легче, оставляйте свободным не меньше 30 см кабеля. Во избежание дополнительного расширения дырок используйте дрель с длинным сверлом.
  6. Откройте распределительную коробку и подключите к ней кабель: с конца кабеля удалите верхний слой изоляции и соедините зачищенные провода с проводами коробки. Затем провода нужно скрутить следующим образом: черный с черным, белый с белым, «земля» с «землей». Далее их скрепляют плоскогубцами. На соединенные провода надеваются защитные колпаки.
  7. Упакуйте все провода в коробку и закройте крышку.

Схемы подключения точечных светильников на 12 В и 220 В

Используя декоративную отделку потолков и для более привлекательного вида, все больше используются точечные источники света. И по своему техническому исполнению они могут работать от стандартного напряжения в 220 Вольт и от безопасного в 12 Вольт. В этой статье мы рассмотрим принципиальные схемы подключения обоих вариантов и узнаем, в каких случаях применяется тот или иной вид точечного освещения.

Где используют 220 В, а где 12 В

Безопасное напряжение в 12 Вольт можно использовать абсолютно везде, вот только с экономической точки зрения это будет не совсем правильно. Так как в этом случае вам нужно будет приобретать дополнительно понижающий трансформатор 220 на 12 Вольт, а если у вас предполагается довольно большое количество осветительных элементов и предполагается разбивка на группы, то на каждую нужно будет устанавливать отдельный понижающий трансформатор.

Поэтому рекомендованы низковольтные светильники использовать в таких помещениях, как: ванная комната, или же смотровая яма в вашем гараже.

А вот светильники на 220 Вольт отлично подойдут для: спальни, прихожей, кухни т. д.

Схема подключения на 220 В

Итак, вы решили, например, сделать освещение в зале. И при этом у вас предполагается все лишь одна группа освещения. В таком случае схема параллельного подключения в трехпроводной сети будет выглядеть так:

Существуют два варианта параллельного подключения светильников, а именно:

1. Лучевой

. Это когда на каждую лампу приходит отдельный проводник.

2. Шлейфом

. В этом случае на первый осветительный прибор поступает фаза и ноль, от первого на второй уходит отдельный кусок кабеля и так по порядку. Это значит, что кроме последнего источника света на все остальные идут два куска кабеля.

Давайте изучим эти варианты более подробно.

Лучевое соединение

Данный способ параллельного соединения считается наиболее эффективным. По причине того, если у вас выходит из строя одна из ламп, то не горит именно она, а все остальные прекрасно работают.

К недостатку можно отнести более высокий расход кабеля, а так же необходимость соединения в одну точку сразу большого количества фазных проводов.

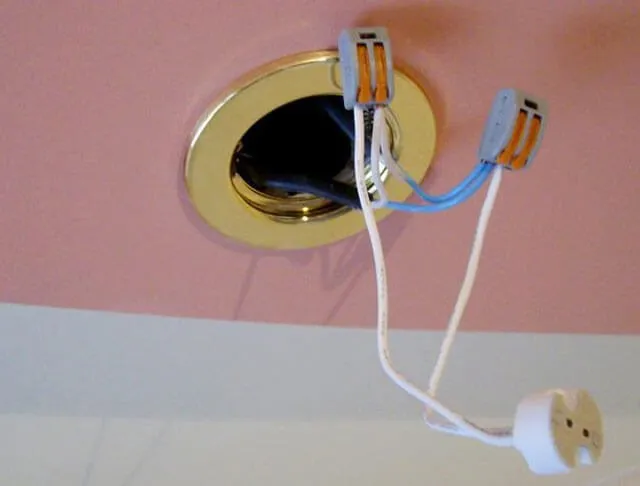

И если расход кабеля это по сути своей мелочи, то вот долговечное соединение — задача сложная, но решаемая. Для этого нам с вами достаточно воспользоваться клеммной колодкой или же специальным ваго-разъемом.

С помощью специализированного ваго-разъема это соединение выполнить очень просто. Главное приобрести модель для параллельного подключения и желательно с пастообразным наполнителем. Это, конечно, дорого, но надежно и просто.

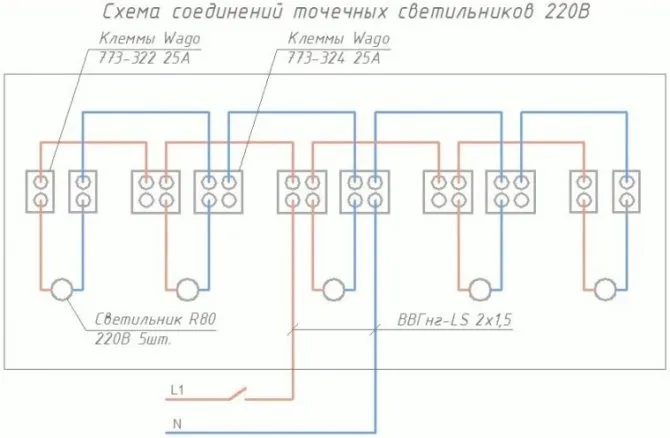

Так же, конечно, можно выполнить скрутку этих проводов, но потом обязательно нужно выполнить сварку.

Соединение шлейфом

Шлейфное соединение в основном используют в таком варианте, когда светильников довольно большое количество и необходимо сэкономить провод.

Недостатком такого способа соединения является то, что при выходе из строя одной лампы не будет гореть весь «хвост» осветительных приборов, идущих после нее.

Но выявить вышедшую из строя лампочку проще простого: повреждена именно та, оная идет сразу же после нормально работающей.

Для двух групп освещения схема будет выглядеть так

Принципиальная схема подключения равноценно подходит для всех видов параллельного включения.

Схема подсоединения на 12 В

Итак, вам нужно выполнить подсоединение именно 12 вольтовых светильников. Для этого в обязательном порядке нужно купить понижающий трансформатор 220/12 В.

Его устанавливают после выключателя и как можно ближе к светильникам.

Мощность трансформатора выбирается на 25-30 % больше, чем суммарная мощность всех ламп в данной группе освещения. Например, у вас в общей сложности 6 точек, по 6 ватт каждая (в примере рассматриваются светодиодные лампы). Получаем, что суммарная нагрузка будет равняться 36 ваттам, к этому показателю добавляем 25% запаса и получаем, что нам необходимо приобрести транс минимальной мощности в 45 Вт.

При разбивке освещения на группы приобретаем отдельный трансформатор на каждую из них. Схема подключения с трансформаторами на две группы выглядит так

Недостатком этих схем является то, что если из строя выйдет трансформатор, то нерабочей останется вся группа. Идеальным выходом из этого является подключение на каждую лампу отдельного транса.

В таком случае схемы параллельно соединяются сами трансформаторы, а уже к выходным клеммам трансов сажаются лампы. Это самый затратный способ из всех возможных вариантов. Но при этом если при перегорании лампы не горит лишь она, все остальные будут в работе.

Сечение проводов

Так как мы рассматриваем случай питания по 12 Вольтам, то это значит, что ток будет довольно больших значений, что приведет к большему нагреву и потери в проводах . Поэтому при подключении светильников на 12 В обязательно нужно учитывать длину и сечение питающего провода идущего после транса.

Чтобы воспользоваться таблицей, нужно узнать ток. Для этого делим мощность на напряжение. Например, подключаем 6 ламп, каждая мощностью по 12 вольт. Получается: 5*12/12 = 5 Ампер.

Выбираем близлежащее большее значение в таблице и видим, что при таком токе мы можем использовать кабель в полтора квадрата на длину линии до 7,4 метра.

Данный расчет действителен для шлейфного соединения, если у вас лучевая разводка, то для каждой лампы расчет производится отдельно.

Это все, что я хотел вам рассказать о вариантах схем подключения светильников на 12 и 220 Вольт. Надеюсь, моя статья оказалась вам полезна. Спасибо за внимание.

Схемы подключения к 220 В

Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.

Последовательное подключение

Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.

Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.

Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.

Схемы параллельного подключения

Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.

Параллельное подключение реализуется двумя вариантами:

  1. Лучевой способ — каждый светильник имеет отдельную пару проводов.
  2. Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.

Лучевое

Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.

Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой. Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.

Шлейфное подключение

Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.

Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.

Как расположить точечные светильники в комнате?


Расположение точечных светильников в комнате зависит от функциональности помещения и предпочтений владельца. Однако, есть несколько рекомендаций, которые могут помочь выбрать правильное расположение точечных светильников:

  1. Определите зоны освещения: перед тем как начать устанавливать точечные светильники, определите, какие участки помещения требуют дополнительного освещения. Например, если это гостиная, то могут быть освещены зона дивана, обеденный стол и т.д.

  2. Рассмотрите центральную точку: для того, чтобы создать равномерное освещение, можно разместить светильники вокруг центральной точки. Это может быть люстра, центральный стол или какой-то другой элемент интерьера.

  3. Используйте правильный угол: установите точечные светильники таким образом, чтобы они светили на нужный объект или зону под нужным углом. Например, для освещения картин на стене, светильники следует установить так, чтобы свет падал на картину под углом около 30-45 градусов.

  4. Соблюдайте пропорции: количество светильников и расстояние между ними должны быть пропорциональны размеру помещения. Если помещение небольшое, то не следует устанавливать много светильников, и наоборот.

  5. Используйте диммеры: установка диммеров позволит регулировать яркость света, что создаст необходимую атмосферу в помещении.


Добавить комментарий

Вам также могут быть интересны
