Как из одинарного выключателя сделать двойной
Основное назначение двухклавишного выключателя: одновременное управление двумя контурами элементов освещения в комнате. Так можно добиться небольшого затенения или сделать поток света максимально ярким. На примере установки одной люстры ситуация выглядит так: за включение 2 из 5 лампочек отвечает одна клавиша, за следующие 3 — другая, их можно включить обособленно или все вместе.
Если вам необходимо управлять светильниками в разных концах комнаты — двухклавишные выключатели в стиле ретро не только решат вашу проблему, но и станут элегантным дополнением любого интерьера. Мы предлагаем на выбор более тысячи моделей из пластика, керамики, фарфора с клавишным, тумблерным или поворотным механизмом по доступным ценам.
Отличается двухклавишный выключатель от одноклавишного или проходного своей конструкцией, числом контактов и механизмом прерывания цепи. В нём выделяют:
- две подвижные клавиши;
- клеммы или винтовые зажимы для присоединения провода;
- съёмный корпус.
Если повернуть элемент управления обратной стороной, вы увидите разницу. В переключателе подобного типа монтируют 3 контакта: общий и 2 отвода, через которые фаза направлена к светильникам или возвращается в соединитель. Чтобы заменить одноклавишный выключатель на двухклавишный нужно следовать схеме подключения.
При монтаже новой проводки и подключении модели с 2 клавишами важно правильно распределить провода и их подключения. От устройства отводят пару контактов к нагрузке. Выключатель распределит ток по токопроводящим жилам, которые обособленно подключаются к светильникам. В результате каждая клавиша отвечает за включение одной или группы ламп одновременно.
Для подключения двухклавишной модели используйте трёхжильный провод и отсутствие защитного проводника PE не должно вас смущать. При этом лучше рассчитывать нагрузку сети с запасом. Кто знает, может через пару лет вы решите добавить яркости. Тогда не понадобится прокладывать новый кабель, потому что можно будет присоединиться к существующему.
Двойные выключатели помогают сэкономить на электроэнергии, а ещё с помощью использования малого освещения можно создать атмосферу в доме. Подключение двухклавишного вместо одноклавишного ретро выключателя уменьшит число точек подключения с электричеством. Такая протяжка безопаснее обычной схемы или разделения освещения на два отдельных прибора.

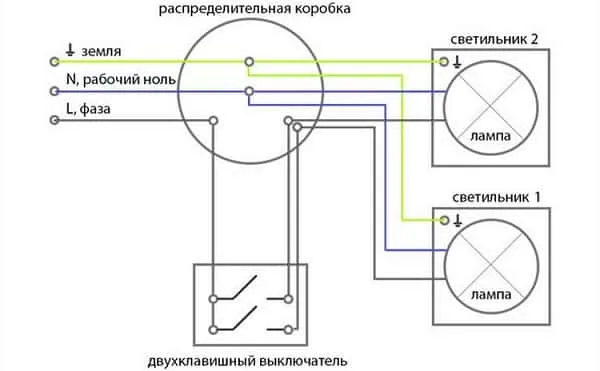

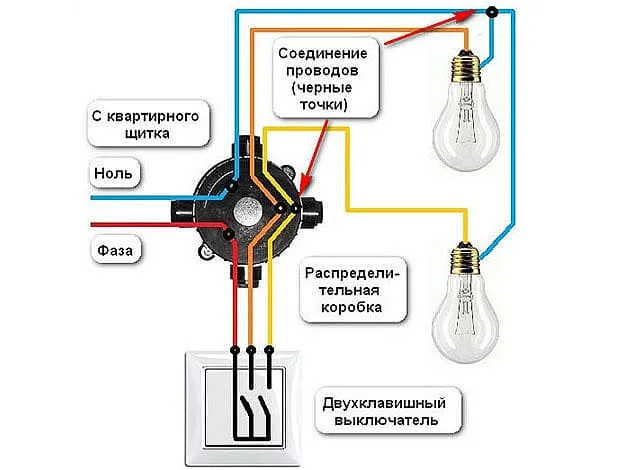

Рассмотрим схему (Рис. 1) подключения двухклавишного выключателя к двум источникам света с использованием двухжильного кабеля.
Рис. 1
Справа вы видите отходящие провода от щитка в квартире или доме, один из них — фаза (обозначен красным), другой — ноль (синий). Нулевой кабель не подключают через распредкоробку, а подводят напрямую к лампам.
Фаза (красный провод) проходит через распределитель к выключателю и подаёт питание к двум обособленным размыкателям (далее разделены на жёлтый и оранжевый).
Проводка может идти к группе светильников, в таком случае вместо одной лампы будут подключены от 2 и более, как на изображении (Рис. 2). На нём дополнительно обозначена фаза L и два распределителя L1 и L2.
Такое решение отлично подходит не только для спальни или зала, вы можете провести монтаж в любой комнате дома или производственном помещении. Для двухклавишного светильника применяют четырёхпроводную линию.
Рис. 2
Проводите электромонтажные работы безопасно
Строгое соблюдение техники безопасности особенно важно при работе с электричеством. Прежде чем начать замену одноклавишного ретро выключателя на двухклавишный, выполните простые правила:
- Вооружитесь фонариком и обесточьте электроэнергию на участке работы, либо во всем помещении.

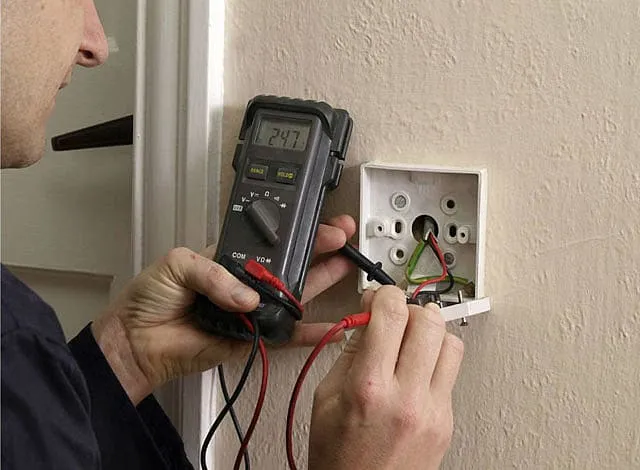

- Проверьте отсутствие тока на выходе провода при помощи отвёртки с индикатором.
- Во избежание удара током, не касайтесь оголённых проводов руками.
- Изучите инструкцию к прибору, так как устройство двухклавишных выключателей в стиле ретро может отличаться.
- Если вы заменяете электроприбор впервые, лучше поэтапно сфотографировать порядок действий, это поможет правильно изменить соединение контактов, чтобы не произошло короткое замыкание.
Типичные ошибки при подключении
Если вы разобрались в теории как поставить двойной выключатель вместо одинарного, постарайтесь избежать распространённых ошибок:
- Подведение питания не на фазу, а на нулевой контакт. Даже при отключении подачи электричества разъединителем, ток остаётся активен. Определите токопроводящую жилу — фазу кабеля. Его начало проходит через автоматический выключатель щитка с подведённым кабелем. Лучше один раз перепроверить, действительно ли происходит разрыв проводника с фазой. В противном случае замена лампы может повлечь удар током. Только после этого можно отключать напряжение.
- Подведение фазной жилы на отводящий контакт вместо подающего. Подключение по схеме будет давать сбой, определить этот факт просто. Нажимайте клавиши по очереди и должна загораться соответствующая лампочка или группа освещения. Если ничего не происходит, а при активности обоих выключателей загораются все — придётся пересобрать его заново. На эту ошибку укажет подключенная лампочка на самом выключателе, которая не будет гореть.
- Нулевой провод нужно подводить к общему в распределительной коробке, в то время как многие соединяют его с одним из контактов фазы. Маркировка цветом на проводах поможет разобраться как их правильно запитать. В противном случае сориентируйтесь с мультиметром или хорошим чувствительным индикатором.
Пошаговая инструкция замены выключателя
Разберёмся последовательно, как сделать из одинарного выключателя двойной:

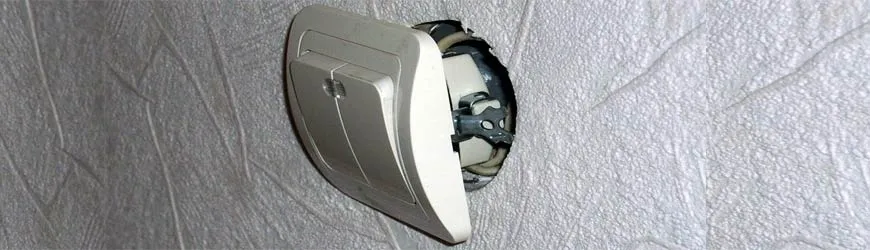

- Разбираем, снимаем клавиши руками или поддеваем сбоку отвёрткой. Убираем рамку — декоративную подложку, которая либо защелкивается, либо прикручивается. Далее работаем с корпусом, с боковыми креплениями и контактным элементом. Наша задача обеспечить подачу напряжения от фазы проводника к двойному выключателю на общий контакт. При включении клавиши фазный поток будет проходить по отдельным контурам освещения.
- Найдите центральный контакт, учитывайте маркировку, потому что не обязательно он отделён и расположен по середине. При её отсутствии или стёртости воспользуйтесь отвёрткой-тестером и прозвоните каждый контакт. Для этого к одному контакту подсоединяете металлический предмет: саморез, гвоздик. Его держите пальцами, а остальные касаетесь отвёрткой. Если при включении каждой клавиши по отдельности на отвёртке загорается индикатор, — это общий контакт. Если нет, то проделайте операцию с остальными.
- Применяем трёхжильный провод ВВГнг 3×1,5. На нем каждая жила имеет свой цвет в соответствии с ГОСТом. Из распределительной коробки отходит фаза — провод серого цвета. Зачистите конец и подключите к контактным пластинам, а винт закручиваете отвёрткой, теперь общий контакт подключён.
- Следующий шаг — подсоединение оставшихся двух жил к разъёмам на отходящие контакты. Этим завершается подключение проводников к выключателю. Проверьте правильность работы питания и порядок подключённых светильников. После этого можно установить корпус на постоянное место в монтажную коробку при встроенном варианте, закрутите винты крепежа и распорки до упора, оденьте защитную рамку и клавиши.
Распределительная коробка предназначена для входа и перенаправления нескольких потоков. Среди них выделяют один, отходящий от щитка — питающий кабель и один (к выключателю с двумя контурами) или два (отходящих к светильникам с разным расположением). Последовательность подключения облегчит монтаж:
- Подключите нулевой проводник, который имеет синий цвет. Этот кабель не проходит через выключатель и крепится к светильнику или лампочке.
- Подключение заземления, обычно контакт имеет желто-зелёный цвет. Он может отсутствовать в квартире или в двухжильном проводе, значит, пропускаем пункт.
- Подключаем проводники с фазой. В одной клемме требуется зажать фазу, исходящую из элемента питания, а после фазную жилу, направленную к выключателю.
- Подсоединяем оставшиеся 4 свободные жилы. Одна пара отходит от контактов, другая — проводка от люстры, лампочки или бра. Сначала нужно соединить один провод освещения и один провод от нужной клавиши. Тем же способом подсоедините оставшиеся два контакта.

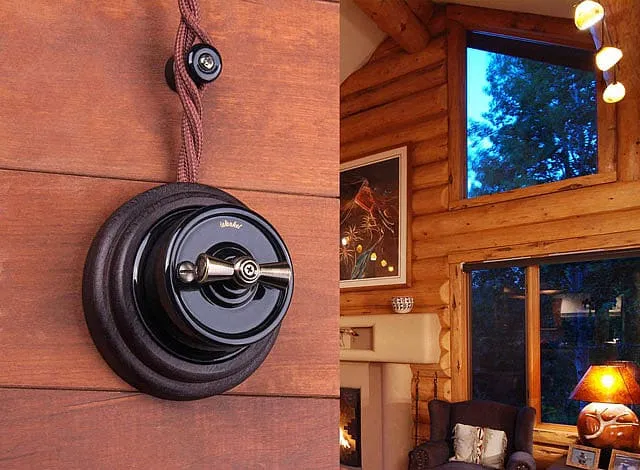

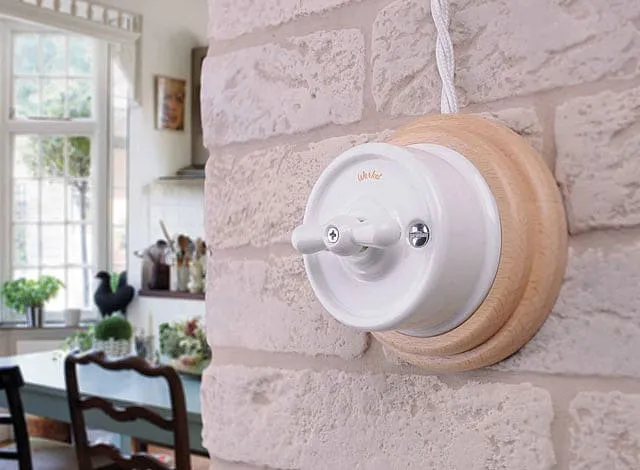

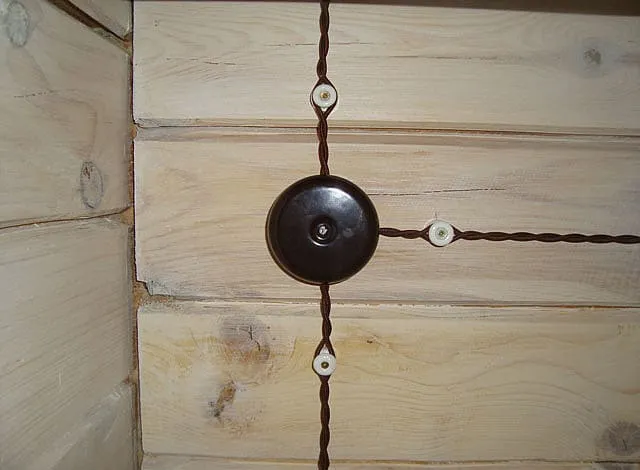

Монтаж ретро выключателя Lindas
Источник
Как из одноклавишного выключателя сделать двухклавишный схема
Двухклавишный выключатель является очень важным элементом для регулировки степени освещения квартиры или частного дома. Лампочки могут располагаться группами или по одной, свет на них может подаваться отдельной клавишей.
Очень часто во время ремонта при проведении новой проводки возникает вопрос, как же все-таки подключить двухклавишный выключатель, чтобы обеспечить несколько режимов освещения. Как осуществить подключение двухклавишного выключателя с учетом необходимых мер безопасности – читайте далее!
Конструкция и принцип действия двухклавишного выключателя
Конструкция двухклавишного выключателя достаточно проста. Он состоит из:
- Двух клавиш (двигающиеся вверх-вниз части).
- Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
- Клеммников (те места, к которым подводят напряжение или ток).
Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.
Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе
.
Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.
Принцип действия выключателя заключается в вариативности степени освещения:
- Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
- Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
- Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.
Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.
Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.
Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:
В некоторых случаях вместо двух или трех обычных выключателей целесообразно устанавливать один групповой (двух- или трехклавишный). Предлагаем рассмотреть, в каких ситуациях оправданно использовать такие устройства и их конструктивные особенности. В завершении статьи будет подробно описано, как выполнять подключение.
Назначение и сфера применения
Данный тип устройств позволяет коммутировать две или три (если используется трехклавишная конструкция) группы приборов (источники освещения, вытяжка и т.д.) или же включать/выключать отдельные группы.
При помощи двухклавишной конструкции несложно организовать управление интенсивностью освещения комнаты. Например, если используется источник света на три лампочки, можно подключить его так, чтобы образовалось две группы. Тогда можно включать одну, две или все лампочки сразу. Как реализовать такой вариант, будет рассказано ниже.

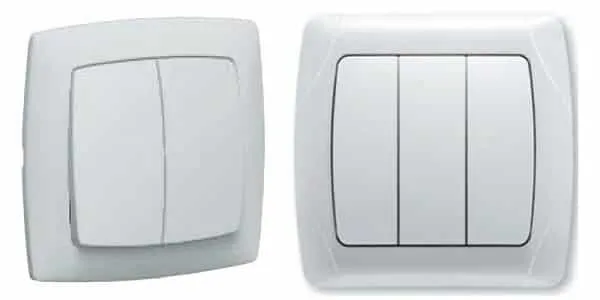

Так выглядят двойные и тройные выключатели
Второй, не менее распространенный вариант, – управление освещением раздельного санузла.
Безусловно, можно для этих целей использовать два одинарные конструкции, но установка двойной дает следующие преимущества:
- при установке конструкций скрытого типа потребуется делать только одно посадочное место;
- стоимость одноклавишного и двухклавишного выключателя примерно одинакова, но первых необходимо два;
- два устройства смотрятся менее эстетично, чем одно, и занимают больше места, что может быть критично в некоторых ситуациях.
Особенности конструкции
Двухклавишные устройства, для включения/выключения нагрузки, конструктивно практически идентичны одноклавишным, основное отличие заключается в механизме коммутации. Ниже, на рисунке 2, показаны основные элементы конструкции.

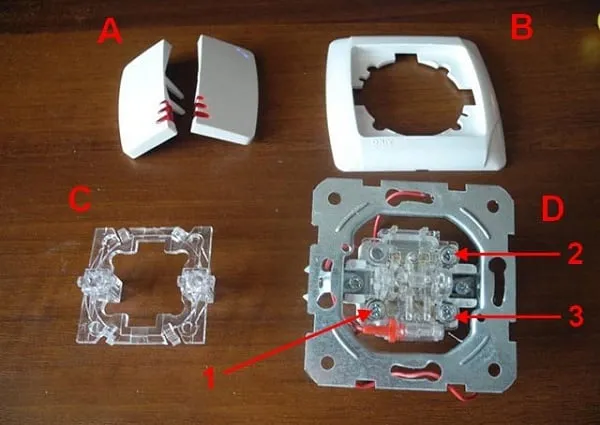

Рисунок 2. Основные элементы конструкции
Обозначения на фото:
- А – клавиши;
- В – внешняя панель-корпус;
- С – внутренняя панель;
- D – коммутационный механизм;
- 1 – вход;
- 2 и 3 – контакты для управляющих проводов, идущих к люстре.
Теперь рассмотрим, как устроена схема контактной группы коммутационного механизма, она показана на рисунке 3.

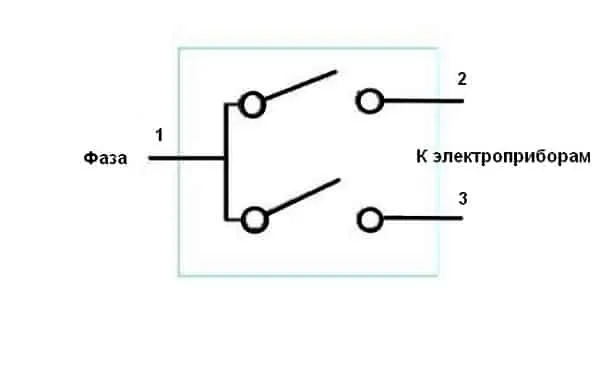

Рисунок. 3. Схема контактов двухклавишного устройства
Как видно из представленной схемы, коммутационный механизм имеет три контакта, «1» — общий вход, «2» и «3» — два управляющих выхода.
Теперь, когда мы выяснили конструкцию двухклавишных выключателей, можно переходить к схеме их подключения.
Как подключать двухклавишные выключатели
Рассмотрим подключение на примере двухсекционного осветительного прибора (схема приведена рисунке 4). Заметим, что это стандартный вариант, который применяется для включения/выключения любых устройств.

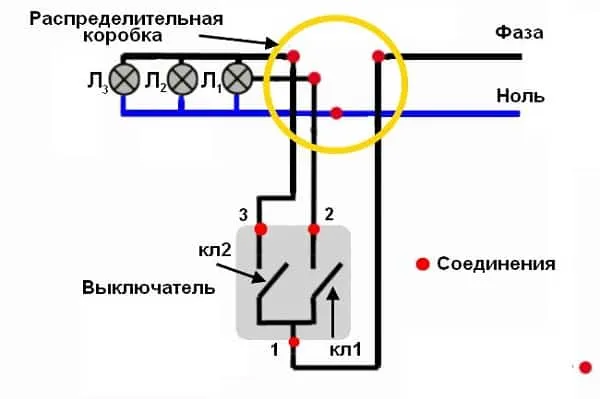

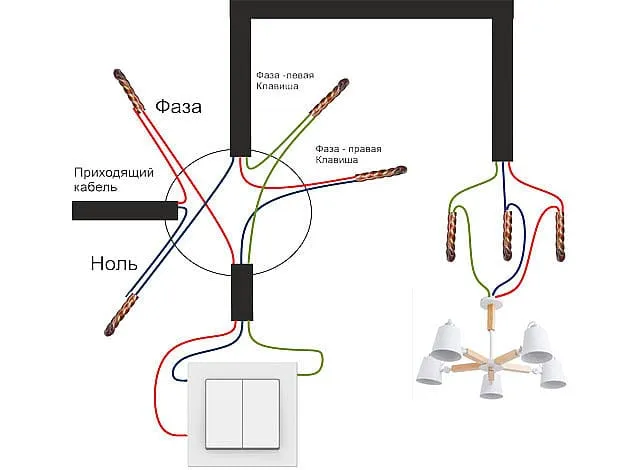

Рисунок. 4. Подключение двухсекционной люстры к двойному выключателю
Как видно из рисунка, ноль подается напрямую к источникам освещения, в отличие от фазы, которая коммутируется. При срабатывании контакта «кл1» включается «Л1», соответственно, «кл2» отвечает за работу «Л2» и «Л3». В результате мы можем задать три варианта интенсивности освещения в помещении (горит одна, две или все лампочки).
Обратите внимание, что к входу «1» подводится: фаза, а к выходам две управляющих линии («2» к «Л1» и «3» к группе «Л2» и «Л3»). Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода.
Приведенный на рисунке 4 вариант носит более общий характер. Поэтому я приведу также и более простую схему подключения именно под 2 лампочки (светильника):
Простая схема подключения
Почему нужно коммутировать фазу?
Приведенная выше схема будет функционировать, даже если поменять местами полярность, но, несмотря на это, на контактную группу (вход «1») должен подводиться именно фазовый провод. Такое условие, выставленное «Правилами устройства электроустановок», напрямую связано с безопасностью. Если коммутировать ноль, то напряжение будет всегда оставаться на контактах, что может привести к серьезным последствиям при обслуживании или ремонте.
Пошаговая инструкция по установке двухклавишного выключателя на вытяжку и освещение в ванной комнате
Допустим нам необходимо произвести установку двухклавишного выключателя на вытяжку и освещение в ванной комнате. Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Наша задача произвести коммутацию в коробке и подключить оборудование к выключателю.
Распишем, как выполнить эту работу с минимальным количеством инструмента, все, что нам будет необходимо, показано на рисунке 5.

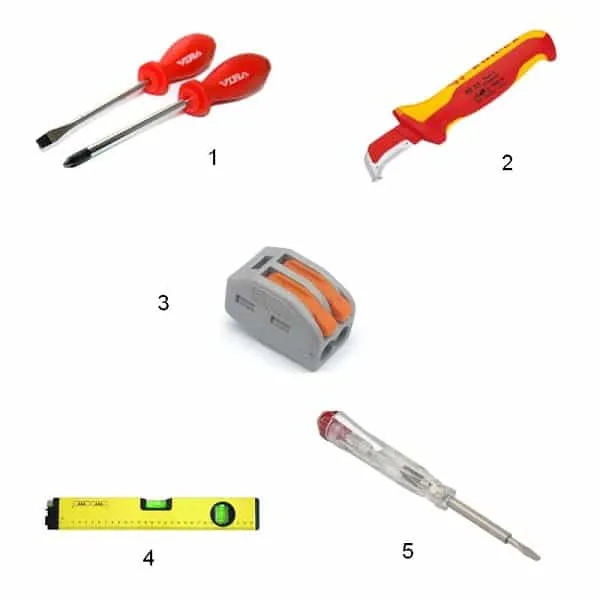

Инструменты для работы
Перечень инструментов:
- Отвертки с крестообразным и шлицевым наконечником.
- Специальный нож для удаления изоляции (можно взять обычный);
- Четыре двойных клеммы WAGO. Они будут нужны, чтобы выполнить соединения. Безусловно, это можно сделать и другими способами (пайка, сварка, скрутка), но мы остановились на данном варианте, поскольку он наиболее простой, не требует специального инструмента и навыков работы с ним. Подробную информацию о клеммах WAGO, вы найдете на нашем сайте.
- Уровень.
- Пробник (нужен, если проводка выполнена монохромными проводами).
Алгоритм действий будет следующим:
- Обесточиваем проводку в распределительно щите – это обязательное условие для проведения работ.
- Выполняем коммутацию в коробке, ноль соединяем с общим проводом от светильника и вытяжки, фазу пускаем на выключатель, выходы с него подключаем к управляющим проводам от устройств. Чтобы не ошибиться с назначением проводов, на рисунке 6 показана стандартная цветовая раскладка.

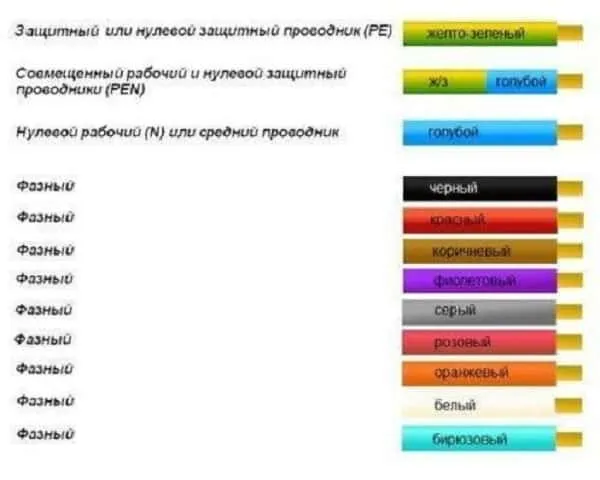

Цвета проводов в соответствии с назначением
Если провода большей длины, отрезаем лишнее. При помощи ножа снимаем с них изоляцию (примерно 10-15 мм от края) и соединяем их в клеммах WAGO,
- Выполняем подсоединение к клеммам выключателя, для этого обрезаем лишнее и зачищаем изоляцию. Теперь необходимо завести фазу на общий вход коммутационного механизма, если к месту подключения выведено три одноцветных провода, потребуется ее найти. Для этого подаем напряжение на проводку и пробником поочередно касаемся проводов. Когда искомое будет найдено, в приборе загорится неоновая лампочка. После этого отключаем напряжение и продолжаем работу.
Подсоединяем управляющие провода от вытяжки и светильника к выходам механизма коммутации, порядок подключения значения не имеет.
- Производим установку в стакан (если устройство скрытого типа) или на подготовленное место (внешнее исполнение), после чего выставляем внешнюю панель по уровню.
- Подключаем вытяжку и светильник. Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO.
- На завершающем этапе проверяем работу собранной схемы. Если придерживаться данного алгоритма действий, то проблем не возникнет.
Заметим, что подсоединение трехклавишного выключателя выполняется подобным образом, только для его подключения потребуется 4 провода.
Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.
Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.
двухклавишный проходной выключатель света двухклавишный простой выключатель
Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.
Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.
Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.
Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.
Монтаж двухклавишного выключателя света и подключение проводов
Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.
Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.
В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.
Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.
А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.
При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

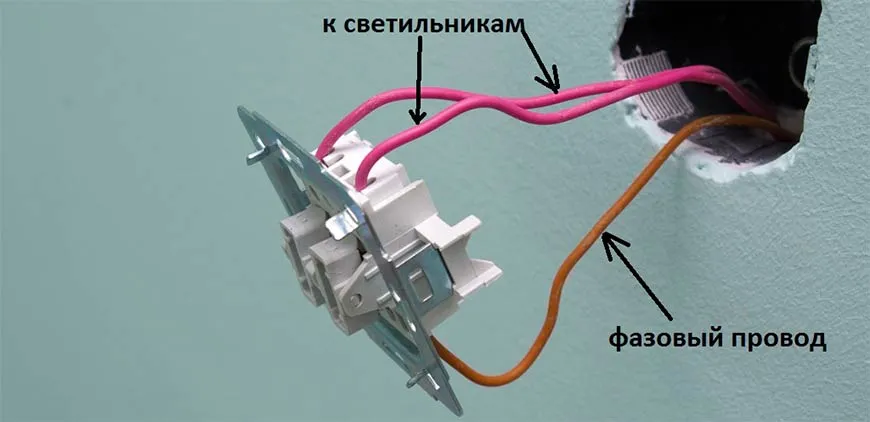

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.
Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.
Далее подключаете два других провода в кабеле на отходящие контактные разъемы.
Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.
Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.
Монтаж соединений двухклавишного выключателя в распредкоробке
В распаечную или распределительную коробку могут заходить следующие кабеля:
- питающий кабель от автомата в щитке кабель спускающийся к выключателю один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники
Чтобы не запутаться соблюдайте следующую очередность:
В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.
Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.
Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.
Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.
У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.
Подключение на люстре или светильнике
В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.
Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.
Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.
Подключение двухклавишного выключателя
Ошибки при подключении двухклавишного выключателя
Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.
Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.
В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.
Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.
В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.
Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.
Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.
Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.
Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.
Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.
Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.
Как подключить люстру. Ошибки подключения
В некоторых случаях вместо двух или трех обычных выключателей целесообразно устанавливать один групповой (двух- или трехклавишный). Предлагаем рассмотреть, в каких ситуациях оправданно использовать такие устройства и их конструктивные особенности. В завершении статьи будет подробно описано, как выполнять подключение.
Назначение и сфера применения
Данный тип устройств позволяет коммутировать две или три (если используется трехклавишная конструкция) группы приборов (источники освещения, вытяжка и т.д.) или же включать/выключать отдельные группы.
При помощи двухклавишной конструкции несложно организовать управление интенсивностью освещения комнаты. Например, если используется источник света на три лампочки, можно подключить его так, чтобы образовалось две группы. Тогда можно включать одну, две или все лампочки сразу. Как реализовать такой вариант, будет рассказано ниже.
Так выглядят двойные и тройные выключатели
Второй, не менее распространенный вариант, – управление освещением раздельного санузла.
Безусловно, можно для этих целей использовать два одинарные конструкции, но установка двойной дает следующие преимущества:
- при установке конструкций скрытого типа потребуется делать только одно посадочное место;
- стоимость одноклавишного и двухклавишного выключателя примерно одинакова, но первых необходимо два;
- два устройства смотрятся менее эстетично, чем одно, и занимают больше места, что может быть критично в некоторых ситуациях.
Двухклавишные устройства, для включения/выключения нагрузки, конструктивно практически идентичны одноклавишным, основное отличие заключается в механизме коммутации. Ниже, на рисунке 2, показаны основные элементы конструкции.
Рисунок 2. Основные элементы конструкции
Обозначения на фото:
- А – клавиши;
- В – внешняя панель-корпус;
- С – внутренняя панель;
- D – коммутационный механизм;
- 1 – вход;
- 2 и 3 – контакты для управляющих проводов, идущих к люстре.
Теперь рассмотрим, как устроена схема контактной группы коммутационного механизма, она показана на рисунке 3.
Рисунок. 3. Схема контактов двухклавишного устройства
Как видно из представленной схемы, коммутационный механизм имеет три контакта, «1» – общий вход, «2» и «3» – два управляющих выхода.
Теперь, когда мы выяснили конструкцию двухклавишных выключателей, можно переходить к схеме их подключения.
Как подключать двухклавишные выключатели
Рассмотрим подключение на примере двухсекционного осветительного прибора (схема приведена рисунке 4). Заметим, что это стандартный вариант, который применяется для включения/выключения любых устройств.
Рисунок. 4. Подключение двухсекционной люстры к двойному выключателю
Как видно из рисунка, ноль подается напрямую к источникам освещения, в отличие от фазы, которая коммутируется. При срабатывании контакта «кл1» включается «Л1», соответственно, «кл2» отвечает за работу «Л2» и «Л3». В результате мы можем задать три варианта интенсивности освещения в помещении (горит одна, две или все лампочки).
Обратите внимание, что к входу «1» подводится: фаза, а к выходам две управляющих линии («2» к «Л1» и «3» к группе «Л2» и «Л3»). Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода.
Приведенный на рисунке 4 вариант носит более общий характер. Поэтому я приведу также и более простую схему подключения именно под 2 лампочки (светильника):
Простая схема подключения
Схема подключения двухклавишного выключателя
Как подключить двухклавишный выключатель
Почему нужно коммутировать фазу?
Приведенная выше схема будет функционировать, даже если поменять местами полярность, но, несмотря на это, на контактную группу (вход «1») должен подводиться именно фазовый провод. Такое условие, выставленное «Правилами устройства электроустановок», напрямую связано с безопасностью. Если коммутировать ноль, то напряжение будет всегда оставаться на контактах, что может привести к серьезным последствиям при обслуживании или ремонте.
Пошаговая инструкция по установке двухклавишного выключателя на вытяжку и освещение в ванной комнате
Допустим нам необходимо произвести установку двухклавишного выключателя на вытяжку и освещение в ванной комнате. Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Наша задача произвести коммутацию в коробке и подключить оборудование к выключателю.
Распишем, как выполнить эту работу с минимальным количеством инструмента, все, что нам будет необходимо, показано на рисунке 5.
Инструменты для работы
Перечень инструментов:
- Отвертки с крестообразным и шлицевым наконечником.
- Специальный нож для удаления изоляции (можно взять обычный);
- Четыре двойных клеммы WAGO. Они будут нужны, чтобы выполнить соединения. Безусловно, это можно сделать и другими способами (пайка, сварка, скрутка), но мы остановились на данном варианте, поскольку он наиболее простой, не требует специального инструмента и навыков работы с ним. Подробную информацию о клеммах WAGO, вы найдете на нашем сайте.
- Уровень.
- Пробник (нужен, если проводка выполнена монохромными проводами).
Алгоритм действий будет следующим:
- Обесточиваем проводку в распределительно щите – это обязательное условие для проведения работ.
- Выполняем коммутацию в коробке, ноль соединяем с общим проводом от светильника и вытяжки, фазу пускаем на выключатель, выходы с него подключаем к управляющим проводам от устройств. Чтобы не ошибиться с назначением проводов, на рисунке 6 показана стандартная цветовая раскладка.
Цвета проводов в соответствии с назначением
Если провода большей длины, отрезаем лишнее. При помощи ножа снимаем с них изоляцию (примерно 10-15 мм от края) и соединяем их в клеммах WAGO,
- Выполняем подсоединение к клеммам выключателя, для этого обрезаем лишнее и зачищаем изоляцию. Теперь необходимо завести фазу на общий вход коммутационного механизма, если к месту подключения выведено три одноцветных провода, потребуется ее найти. Для этого подаем напряжение на проводку и пробником поочередно касаемся проводов. Когда искомое будет найдено, в приборе загорится неоновая лампочка. После этого отключаем напряжение и продолжаем работу.
Подсоединяем управляющие провода от вытяжки и светильника к выходам механизма коммутации, порядок подключения значения не имеет.
- Производим установку в стакан (если устройство скрытого типа) или на подготовленное место (внешнее исполнение), после чего выставляем внешнюю панель по уровню.
- Подключаем вытяжку и светильник. Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO.
- На завершающем этапе проверяем работу собранной схемы. Если придерживаться данного алгоритма действий, то проблем не возникнет.
Заметим, что подсоединение трехклавишного выключателя выполняется подобным образом, только для его подключения потребуется 4 провода.
Источник
Какая последовательность ремонта в комнате?
При ремонте комнаты важно следовать определенной последовательности, чтобы все работы выполнялись максимально эффективно и без лишних затрат времени и денег. Вот общая последовательность работ при ремонте комнаты:
Подготовительные работы. Сначала необходимо снять все обои, снять старую плинтусную ленту и прочистить все отверстия в стенах и потолке. Если необходимо, сделайте выравнивание стен и потолка.
Электрика и сантехника. Перед укладкой нового пола и оклейкой стен убедитесь, что электропроводка и сантехника в комнате соответствуют вашим потребностям. Если необходимо, замените или установите новые розетки, выключатели, лампы и прочее оборудование.
Укладка нового пола. Новый пол можно уложить после того, как электропроводка и сантехника установлены на свои места. В зависимости от выбранного материала, процесс укладки может варьироваться. Например, для ламината необходимо уложить подложку и собрать полотна в фигурные фрагменты, а для ковровых покрытий необходимо ровно распределить материал и прибить его к полу.
Отделка стен и потолка. После укладки нового пола необходимо закончить отделку стен и потолка. Это может включать в себя оклейку стен обоями, покраску, укладку плитки, установку натяжных потолков и прочее.
Установка дверей и оконных рам. После того, как отделка стен и потолка закончена, можно установить новые двери и оконные рамы.
Установка плинтусов. Последним этапом ремонта комнаты является установка новой плинтусной ленты. Она придаст завершенный вид вашему новому интерьеру и защитит стены от загрязнений.
Важно помнить, что порядок ремонта может варьироваться в зависимости от конкретной ситуации и вашего опыта в ремонтных работах. Также не забывайте профессионально проверить и обслуживать газовые системы в квартире до начала ремонта.
