Хотите правильно установить розетки для телевизора на стене в гостиной, кухне или спальне? В статье «Розетки для телевизора на стене: как правильно расположить, какая высота от пола должна быть и что нужно знать для установки в гостиной, кухне или спальне своими руками» вы найдете полезные советы по расположению и установке розеток за телевизором на стене. Создайте удобную и эстетичную обстановку с помощью правильно размещенных розеток для вашего телевизора!
С развитием микроэлектроники всем привычные объемные телевизоры остались в прошлом. Им на смену пришли более современные плоские собратья. В результате этого изменились и способы их установки: если раньше телевизор чаще всего стоял на специальной подставке, то сейчас он крепится к стене, что позволяет погрузиться в просмотр как в кинотеатре.
Часто можно заметить рядом с телевизором удлинитель, к которому наряду с телевизором подключены всевозможные электроприборы. Во-первых, это некрасиво, а во-вторых, телевизор должен подключаться к отдельной розетке, независимо от других устройств. В связи с этим возникает вопрос о правильном расположении розетки. Данная статья рассказывает о различных методах расположения розетки, учитывая ее высоту и положение.
Как установить розетки для телевизора на стене в разных комнатах
Интернет через Wi-Fi розетку
Интеллектуальная технология даже розетку превращает в подключение к Интернету, если радиус действия беспроводной локальной сети ограничен стальными балками, стенами, потолками или другими электрическими устройствами в доме. Сетевое подключение может быть установлено как скрытое решение через Wi-Fi розетку.
Данные передаются через обычную электросеть, поэтому прокладывать новые кабели не нужно. Также обеспечивается безопасность: передача данных может быть надежно зашифрована с помощью специального программного обеспечения.
За и против
Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно. Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора.
У правильного монтирования оборудования ряд преимуществ:
- Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
- Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.

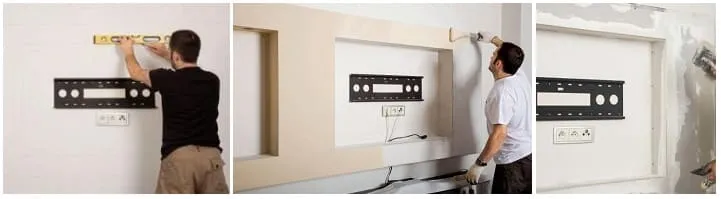

- Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
- Включение необходимой техники в один блок.
- Создание безопасности для детей. Они не дотянутся до разъемов.
Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.
Отличие антенного кабеля

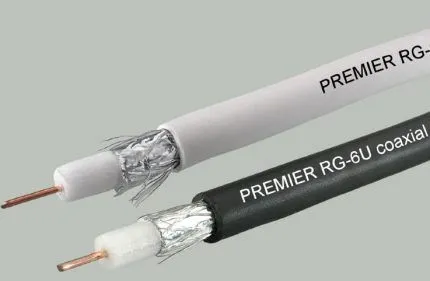

Для качественного подключения кроме правильно подобранных розеток потребуется антенный коаксиальный кабель, который имеет особое строение. В отличие от 2- или 3-жильного электропровода, он имеет одну жилу для передачи телевизионного сигнала и защитный экран, который служит барьером для окружающих электромагнитных полей.
Внешне телевизионный кабель представляет собой толстый упругий провод круглого сечения, обычно с ПВХ изоляцией черного или белого цвета. Для внутристенного монтажа цвет внешней изоляции не имеет значения.
Тонкий изоляционный слой, прилегающий к центральной жиле, разрывает гальваническую связь с экранирующей оплеткой.
Экран, в свою очередь, защищает от электромагнитных помех и предотвращает излучение чувствительного высокочастотного сигнала, являясь к тому же дополнительным проводником. Если какой-либо из компонентов выйдет из строя, передача видеосигнала нарушится.
Вот несколько видов кабелей, которые подходят для укладки под штукатурку или другой отделочный материал:
- SAT 50 (SAT 703);
- RG-6 (и для наружного применения);
- RG-11 (F1160BVM COMMSCOPE).

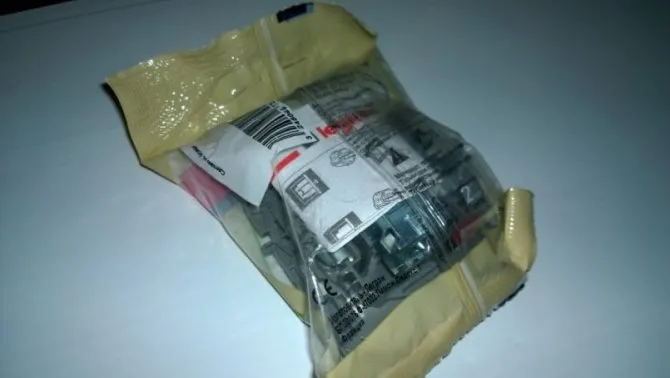

При покупке обязательно проверьте прочность оболочки, а в процессе упаковки и во время транспортировки старайтесь не перегибать кабель, чтобы не нарушить целостность медной жилы и экранной оплетки.

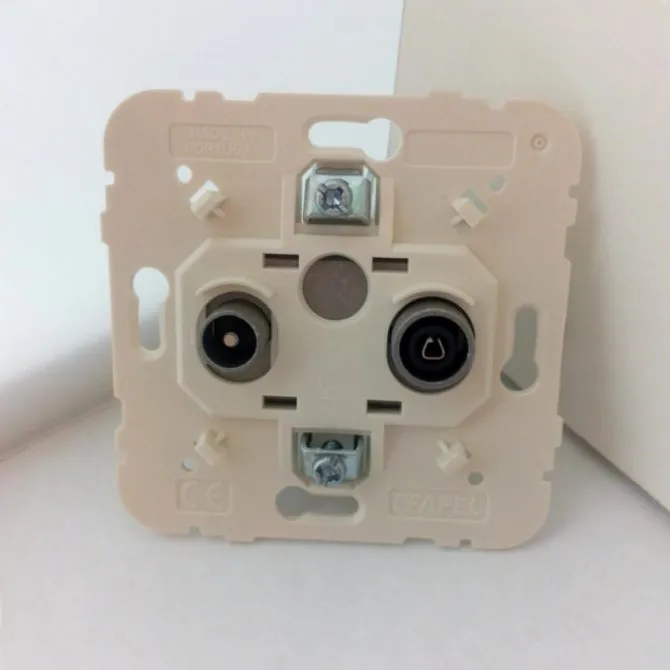

- TV-RD-SAT (серии Valena, Galea Life). Используются в кабельных телевизионных сетях. Имеют три выхода для подключения ресивера (спутникового), теле- и радиоприемника.
- TV-FM-SAT (серия Celiane). Применяются в сетях ТВ-кабеля. Это вариант подключения по схеме «звезда», то есть каждое такое устройство напрямую подсоединяется к TV-сплиттеру по одной линии. Она распределяет сигнал на три коннектора (выходных), для подключения спутника, радио- и телеприемника.
- TV-RD (серия Galea Life). Применяются в кабельных ТВ-сетях. Такие розетки имеют два выхода для подключения радио- и телеприемника. В данной серии подобное изделие является оконечным.
Видео, размещенное ниже, кратко рассказывает о телевизионных розетках TV/RD (ТВ и радио) и TV/RD/SAT (ТВ, радио и спутник).
Как правильно выбрать место

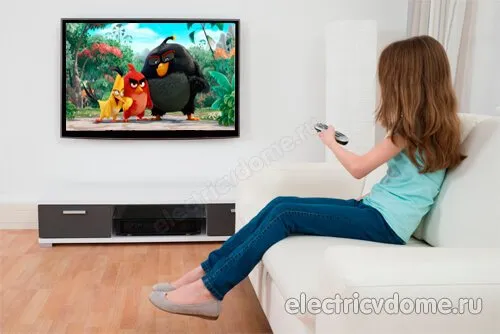

В гостиной

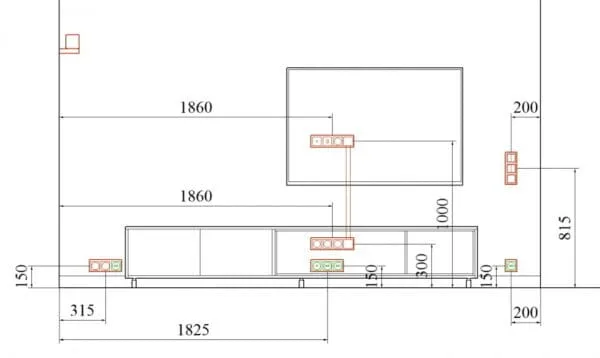

Выбирать место для установки телевизионной розетки нужно в зависимости от высоты расположения приемника. Формула исчисления расстояния выглядит так:
Высота разъема = расстояние от пола до телевизора + высота техники, разделенная на 2. Такой расчет подойдет для ТВ с обычной антенной, когда нет спутника. Разъемы размещают за устройством. Для современных моделей нужно дополнительно установить вторую розетку для приставки.

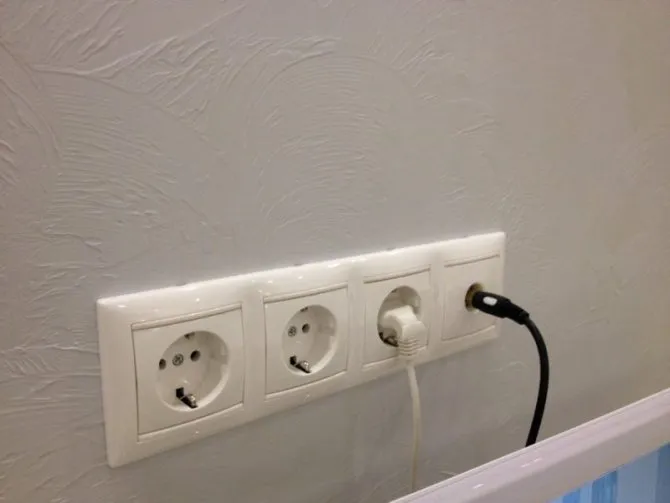

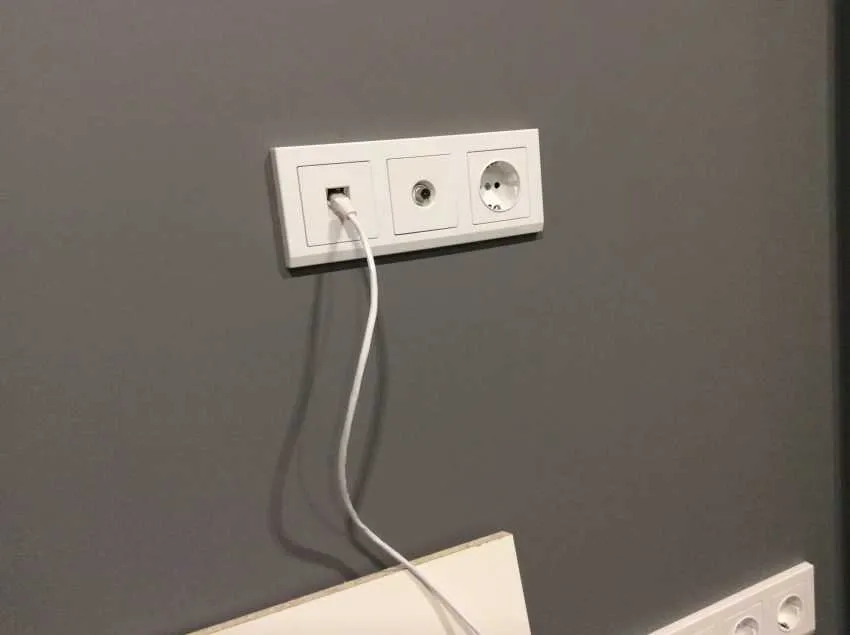

Рекомендуется оборудовать мультимедиа розетку с интерфейсом HDMI за приемником, кабель от которой приведет к месту, где расположено дополнительное оборудование.
Требуется максимально плотно прижать приемник к стенке. Он должен выглядеть как картина и органично вписаться в дизайн комнаты. Если розетка будет размещена неграмотно, то сложно поставить кронштейн.
Нормальная высота монтажа розеток в гостиной, где чаще смотрят каналы, сидя на диване или в кресле, равна 130-140 см.
В спальне
Для определения расположения высоты розеток для телевизора в спальне, нужно прилечь на кровать, расслабиться, закрыть глаза, потом открыть и взглянуть на предполагаемое место монтирования ТВ.
Тот участок, на который первым упал взгляд, станет центром монитора, где устанавливают кронштейн. Моменты, на которые обращают внимание при размещении панели:
- высота мягкой мебели – кровати, дивана;
- месторасположение, с которого планируется смотреть приемник;
- настройки электроаппаратуры.
Рекомендуется, чтобы в период просмотра угол отклонения от середины дисплея был не более чем 30°.

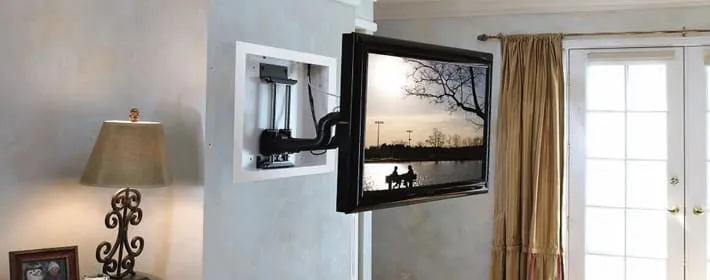

Чтобы просматривание ТВ в спальне было удобно, рекомендуется установить регулируемый кронштейн, позволяющий ставить телевизор в комфортное положение.
При размещении приемника в спальне, выбирают расстояние 1,5 метра от пола, а на высоте 25 см от него монтируют блок розеток.
На кухне
Хозяйкам нравится просматривать фильмы, передачи, находясь на кухне. Чаще при приготовлении блюд, поэтому стандартное размещение оборудования по принципу «середина экрана – на уровне глаз» здесь неприемлема.
Если телевизор снабжен ЖК-экраном, то в горизонтальной плоскости он имеет большой угол наклона при маленьком изменении контрастности. Вертикальная плоскость при небольшом наклоне затемняет монитор.
Если хозяева будут просматривать ТВ стоя, то его вешают на расстоянии 1,75 см от пола. Если сидя на стуле, то ниже.
Многие кухни имеют маленькую площадь, поэтому единственным местом будет расположение приемника на стене. Тогда покупают подвижный кронштейн для изменения угол наклона.
Подведём итоги
Интернет-магазин 220pro.ru предлагает надёжные, современные и качественные розетки для подключения телевизора в широком ассортименте. Выбирайте их в каталоге телевизионных розеток. А так же телевизионный кабель, разъёмы и другие аксессуары.
| Телевизионные розетки | Телевизионный кабель |
Если будут вопросы — задавайте, ответим и решим все задачи для оснащения вашей квартиры телевизионной сетью.
Звоните, спрашивайте!
Последовательность работ своими руками
Рассмотрим, как самостоятельно расположить розетку для телевизора.
Когда необходимо штробление
Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.
Варианты монтажа без штробы
Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.
Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.
Выбор сечения провода
Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.
Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.
Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

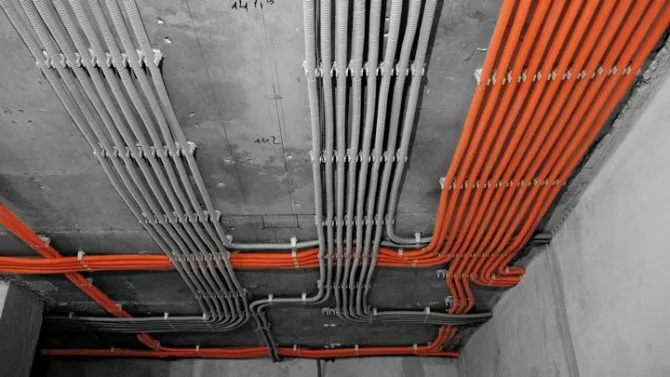

Крепление и фиксация
- провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
- сигнал устойчив;
- разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.
Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.
Сколько нужно провода

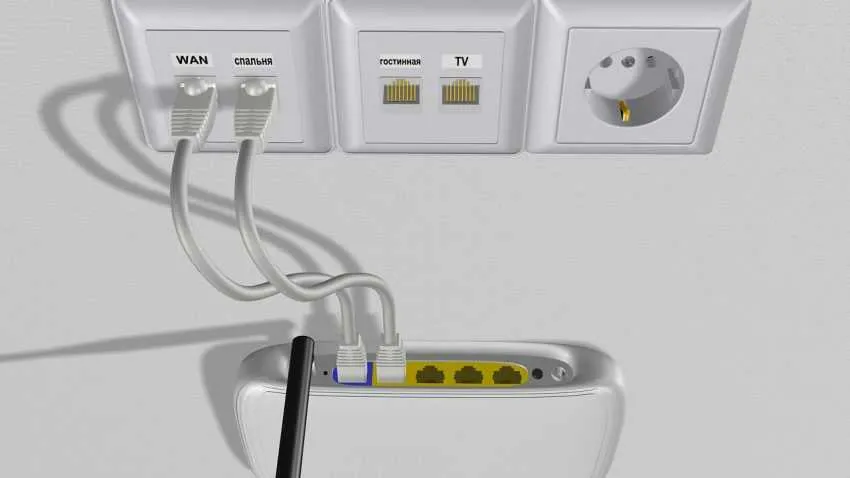

Подключение цифрового телевидения (IPTV)
Кроме подключения аналогового телевидения, сейчас у многих провайдеров телевидения появляется возможность подключиться к цифровому телевидению. Качество там на порядок выше. Схема подключения цифрового телевидения – только звезда.
Принципиальные отличия – используется цифровой (компьютерный) кабель, подключение по схеме “звезда”, вместо сплиттера используется цифровой разветвитель (маршрутизатор или концентратор), имеющий один вход и несколько выходов. К одному выходу подключается один телевизор. Телевизор должен понимать цифровой сигнал IPTV – иметь CAM-модуль. Если телевизор не принимает цифровой ТВ сигнал, нужна специальная SD-приставка. В обоих случаях у провайдера приобретается смарт-карта для тарификации и управления услугами.
Интересуйтесь у провайдера, за цифровым телевидением (DVB) будущее. В многоквартирных домах крупных городов аналоговое телевидение протянет ещё пару лет.
А эфирные антенны уже умерли. Помните, ещё лет 5-10 назад все окна, балконы и крыши квартирных домов были утыканы антеннами?
Советы
При использовании инструментов ручки должны быть изолированы. Розетки устанавливают только в обесточенном помещении. Важно не контактировать телом с оголенными проводами. Каждую проводку перед подсоединением проверяют указателем фазы.
Чтобы самостоятельно поставить розетку под телевизор, нужно обладать знаниями и соблюдать меры безопасности при работе. Расположение ТВ на стене очень удобно и современно. В зависимости от того места, где его будут смотреть, устанавливается высота розеток на оптимальном расстоянии в 120-140 см от пола.
Важные нюансы
Стоит понимать, что отвечая на вопрос, где делать розетки в спальне у кровати, не нужно думать только о классических вариантах электрического питания. Можно вывести на стену сами USB-порты, тогда заряжать смартфоны или другие гаджеты будет намного удобнее.
Ниже на фото показано расположение розетки в спальне для мобильных устройств.
Для удобства в спальне часто используются двойные выключатели. Раньше такие устройства можно было встретить только в отели. Над или рядом с кроватью размещается выключатель для основного света и дополнительного освещения. Обычно для этого используется одна рамка для двух клавиш. Высота розеток в спальне такого назначения должна быть на уровне вытянутой руки. Продумав где делать розетки в спальне таким способом, не стоит забывать и о выключателе рядом с входной дверью. Две-три точки для управления основным освещением в спальне будет достаточным.
Проектор
Для системы с проектором тумба нужна обязательно. Проектор не является ни источником видеосигнала, ни аудио усилителем. Нужны отдельный источник видео и колонки.
Нам нужен ресивер. Ресивер — устройство, которое осуществляет две функции: во-первых, переключает сигнал с одного из нескольких входов на выход, во-вторых, является многоканальным аудио усилителем.
Он довольно крупный, надо это учитывать при планировании места в тумбе. На картинке выше мы видим 4 HDMI входа, 1 HDMI выход на проектор, 5 выходов на колонки, слева от них выход на активный (то есть, требующий электрическую розетку) сабвуфер. Это ресивер 5.1 — 5 колонок и 1 сабвуфер. Количество колонок может быть также 7, 9, 11, 13, а сабвуфера может быть 2.
В тумбе ставим ресивер и источники видеосигнала: приставку, медиаплеер, Blue-Ray и прочее.
Можно ли сделать проектор с беспроводной аудиосистемой, например, с Sonos, и без ресивера? Можно. Источник видео нам всё равно понадобится, пусть это будет Apple TV, который мы поставим рядом с проектором у потолка. Звук на саундбар будем передавать оптическим кабелем либо кабелем HDMI. Так как у Apple TV выход только один HDMI, то нам понадобится HDMI сплиттер. Если передаём звук по оптике, то нужен сплиттер на HDMI и оптику, а если передаём по HDMI, то нужен сплиттер на два HDMI, один из них с поддержкой ARC (audio return channel, передача звука без видео по HDMI). У новых саундбаров Sonos вход только HDMI, но в комплекте переходник с оптики на HDMI. Так что для универсальности можно заложить и оптический кабель (Toslink) и HDMI, а для удешевления достаточно только оптического.

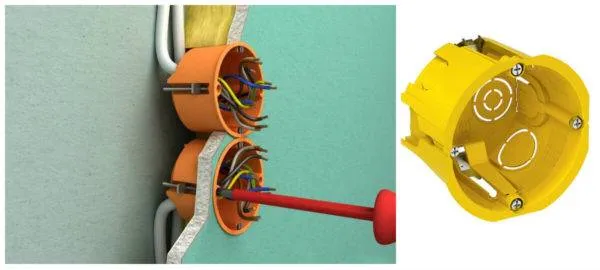

Установка подрозетников в гипсокартон
Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

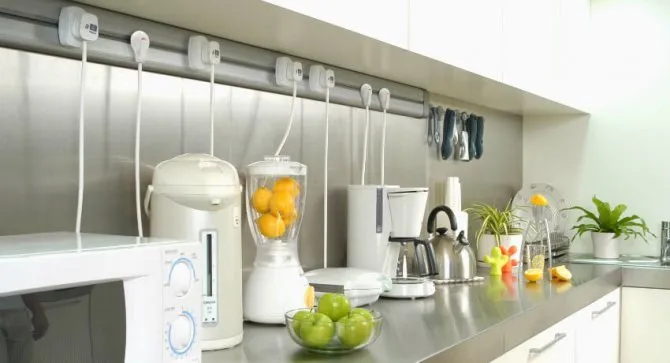

Мощность основной техники
До того, как определить места установки розеток и переходить к монтажу, важно выполнить расчеты. Первым делом прописывается вся техника, что планируется использоваться, и примерная ее мощность.
Средние показатели таковы:
- холодильный шкаф — до 1 кВт;
- бойлер — от 1,5 кВт;
- варочная панель — 1-1,5 кВт;
- стиральная машина — 1,5 кВт;
- духовка — от 2,5 кВт.
Описанные данные относятся к крупной технике, которая создает основную нагрузку. Мелкие приборы в виде чайника, блендера и прочего тянут на себя 300–800 Вт, для них следует на чертеже выделить отдельные места.
Творческий подход к решению проблемы
Ну, и на сладкое мы вам предлагаем несколько вариантов, которые могут не только быть эффективными, но и позволят украсить дополнительно помещение.
Декорирование
Очень интересным выходом из ситуации станет не спрятать провода от телевизора на стене, а задекорировать их, то есть сделать частью интерьера.
Вот несколько интересных примеров:
Вариантов декорирования очень много, причем даже производители предлагаю свои решения. А если у вас хватает опыта и фантазии на создание и реализацию своих задумок, можно за сущие копейки создать настоящий шедевр.
Самыми простыми способами художественной декорации будут следующие варианты:
- Части проводов можно поместить за мебелью, прикрепив к ней с обратной стороны скотчем или скобами;
- Установить под телевизором живые растения;
- Использовать лакированную корягу;
- Сделать из провода ожерелье, надев на него большие бусины;
- Применить готовые фиксаторы из пластика от производителя;
- И многое другое.
Декоративные короба
Если сами провода сильно вас не беспокоят, а вот массивные тройники и удлинители «мозолят» глаза, то оригинальным решением вопроса станет их размещение внутри декоративной коробочки, которую можно сделать самому, либо приобрести готовый вариант. Кстати, инструкция по сборке одного из таких решений будет дана в прикрепленном к статье видео.
Так же очень эффективны различные приспособления, позволяющие спрятать и закрепить самые крупные детали в малозаметных местах.
Вот несколько фотографий с подобными решениями:
Вот, в принципе, и все, что мы хотели рассказать вам про то, как можно спрятать или замаскировать антенный провод для телевизора и прочие кабели. Не нужно мириться с данностью! Подойдите к делу с умом, и результат не заставит себя ждать!
Схемы
Для антенного кабеля есть несколько типов подключения – он может быть включен индивидуально, параллельно и последовательно. Последние два, для упрощения называют звездой и шлейфом соответственно. Схема выбирается, исходя из планируемого количества ТВ-приемников.
Для единственного телевизора достаточно будет индивидуального включения. Для этого, достаточно подвести кабель к нужной позиции и установить розетку. Несколько устройство потребуют схему «звезду». Здесь понадобится разветвление сигнала при помощи сплиттера.
При последовательной схеме, телевизоры включаются в сеть по порядку. Здесь стоит учитывать, что повреждение провода на одном участке выведет из строя несколько приемников.
Также, последнее устройство может получать недостаточный по мощности сигнал, что приведет к искажениям, однако в современных телевизорах такой нюанс учитывается и нивелируется производителями.

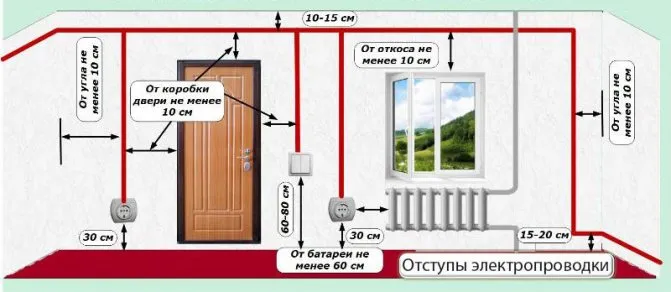

Разметка под электрику

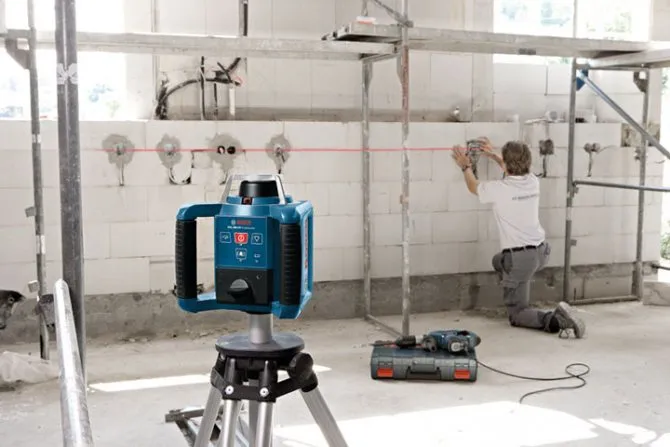

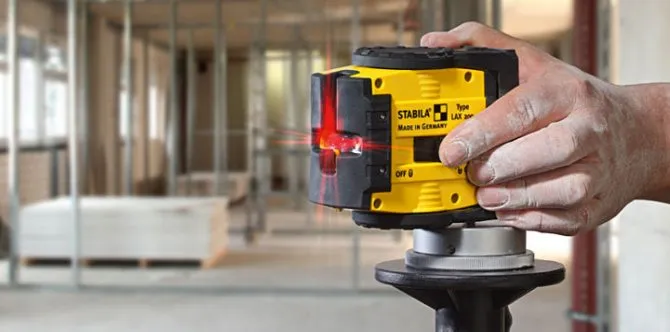

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.
С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.
Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.
То же самое можно сказать и про швы на плитке.
Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:
для розеток – 30см от пола
для выключателей света – 60-90см
все что над столешницей, в ванной или на кухне – 110см
Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.
Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.
После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.
Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

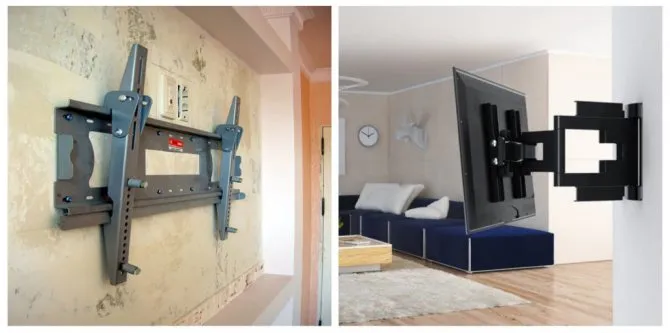

Выбор крепления
Следующим вашим шагом будет выбор крепления или кронштейна, с помощью которого телевизор будет держаться на стене. Вообще, для каждой конкретной марки и модели существует или по крайней мере рекомендуется производителем отдельный тип креплений. Все они стандартизированы, однако наиболее популярной является категория с аббревиатурой VESA.
Весь крепеж бывает нескольких типов:
Жесткий крепеж представляет собой консольную систему, элементы которой всегда будут находиться в одном и том же строго фиксированном положении. Наклонный и поворотный типы подразумевают под собой подвижную систему, то есть кронштейн. Рассмотрим каждый вид креплений более подробно.
Как выбрать место для телевизора на стене?
При выборе места для телевизора на стене нужно учитывать несколько факторов:
Расстояние от телевизора до зрителей. Расстояние должно быть оптимальным для комфортного просмотра, а его определение зависит от размера телевизора и разрешения экрана. Обычно рекомендуется расстояние в 2-3 раза больше диагонали экрана телевизора.
Уровень освещения. Желательно, чтобы телевизор находился в таком месте, где нет прямого попадания солнечного света на экран. Также не стоит ставить телевизор напротив лампы, чтобы не было бликов на экране.
Высота крепления телевизора. Телевизор должен быть прикреплен на уровне глаз, чтобы зритель не нагибался или не приводил глаза в напряжение при просмотре. Обычно рекомендуется, чтобы центр экрана находился на высоте 1,2-1,5 м от пола.
Размер и вес телевизора. При выборе места крепления телевизора на стене нужно учитывать его размер и вес, чтобы выбрать подходящую крепежную систему и не повредить стену.
При установке телевизора на стену можно использовать специальные кронштейны или крепления, которые обеспечивают надежное крепление и позволяют регулировать положение телевизора в пространстве.
