Штробление стен болгаркой своими руками — создание штроб в бетоне без пыли для проводки

Хотите провести проводку в своем доме, но не знаете, как штробить стены без пыли? В нашей статье вы найдете подробные инструкции о том, как штробить стены болгаркой своими руками и сделать штробы в бетоне без излишнего мусора. Освойте этот полезный навык и обеспечьте безопасное и аккуратное проведение проводки в вашем доме.

Содержание

  1. Когда штробят стены под проводку
  2. Какими бывают стены в домах и квартирах
  3. Древесина
  4. Бетон
  5. Газобетон
  6. Кирпич
  7. Гипсокартон
  8. Монолит
  9. Кафель
  10. Правила проведения работ
  11. Нормы и ограничения
  12. Подготовительный процесс и разметка рабочей поверхности
  13. Технология штробления стен болгаркой
  14. Как сделать штроборез из болгарки
  15. Изготовление защитного кожуха
  16. Регулирование глубины пропила
  17. Установка дисков на вал
  18. Штробление под кондиционер
  19. Как штробить стены без пыли
  20. Уловитель пыли для болгарки
  21. Можно ли штробить несущие поверхности
  22. Создание углубления для розетки и выключателя
  23. Заделка штроб с электропроводкой
  24. Техника безопасности
  25. Дополнительные рекомендации

Косметический или капитальный ремонт в квартире сопровождается заменой электрической проводки. Это объясняется износом кабелей, необходимостью увеличения допустимой нагрузки или установки дополнительных точек питания. Штробление болгаркой помогает упростить процесс укладки скрытой проводки. Однако для каждого типа стен предусмотрены свои правила выполнения этой процедуры.

Штробление стен при помощи болгарки

Когда штробят стены под проводку

Штробы (или штрабы) являются важными элементами скрытой проводки. Они представляют собой выбитые в стене углубления нужной ширины. В каналы укладывают кабели, по которым электрический ток поступает к розеткам, осветительным устройствам и выключателям. Скрытая проводка, в отличие от наружной, совместима с любыми интерьерами. Она помогает прятать неэстетичные коммуникационные линии.

Штробление (штрабление) требует специальной подготовки помещения, отнимает немало сил и времени.

Перед началом работы стоит изучить требования ПТЭ и ПУЭ, при несоблюдении которых возникают аварийные ситуации.

Какими бывают стены в домах и квартирах

При выборе технологии штробления необходимо узнать, из какого материала построено здание.

Древесина

Проделывать каналы в таком материале нежелательно, однако иногда без этого действия обойтись не получается. От правильности выполнения работ зависят защищенность кабелей, пожаробезопасность проводки. Лучшим решением является отказ от штробления в дереве в пользу наружной укладки или использования кабель-каналов.

Бетон

Стены из прочного материала с трудом поддаются механической обработке. Каналы рекомендуется проделывать штроборезом (штраборезом). При отсутствии такого инструмента допускается использование болгарки с диском по камню. Штробление в таком случае отнимает больше времени и сил.

Материалы для штробления

Газобетон

Трудности при формировании каналов в мягком материале возникают редко. Рекомендуется применять болгарку с алмазным кругом или штроборез. Можно заменить их самодельным приспособлением, имеющим вид согнутой металлической трубы с выступом для углублений с одной стороны, рукояткой — с другой. При использовании болгарки возникает много пыли, поэтому стоит позаботиться об устройстве для ее быстрого удаления.

Кирпич

Работу с кладкой нельзя назвать простой, ведь материал устойчив к механическому воздействию. Скрытую проводку в кирпичных домах делают редко. Чаще всего кабель фиксируют поверх кладки, после чего заделывают слоем штукатурки. Последняя должна иметь толщину более 3 см, чего достаточно для стандартных кабелей.

При необходимости штробления кирпича используется то же приспособление, что и для формирования каналов в бетоне.

Гипсокартон

Лист слишком тонок, поэтому штробить его невозможно. Провод прячут под гипсокартонной конструкцией, прикрепляя его к металлическому каркасу. Единственно возможным вариантом является формирование посадочных мест для розеток и выключателей перфоратором.

Монолит

Такие стены обладают теми же свойствами, что и бетонные. Рекомендуется применять штроборез, при его отсутствии — болгарку. Во время работы образуется большое количество пыли, поэтому нужно использовать средства защиты органов дыхания и зрения.

Кафель

Плитку часто используют для отделки кухонь и санузлов. Иногда возникает необходимость укладки кабелей в этом материале. Штробление кафеля не вызывает проблем, однако болгарку нужно снабжать алмазными дисками.

Избежать появления трещин помогает отказ от использования перфоратора, зубила и других подобных инструментов.

Правила проведения работ

Не следует начинать штробление до выполнения подготовительных работ. На этапе составления схемы правильно рассчитывают количество, выбирают расположение элементов электрической сети. Наличие каждой точки должно быть необходимым. Размещать большое количество розеток на 1 стороне нецелесообразно. Нужно учитывать материал стены, правильно подбирать диск для болгарки.

Схема электропроводки

Нормы и ограничения

При штроблении стены стоит учитывать следующие требования:

  1. Глубина канала должна составлять 2-3 см, ширина — 3 см.
  2. Максимальное расстояние между точкой питания и распределительной коробкой составляет 3 м. Штробы укладывают вертикально или горизонтально. Параллельность распространения оценивают строительным уровнем. Укорачивать кабель путем наклонной укладки нельзя. Это относится и к волнообразному способу. Исключением являются мансардные помещения со скошенными потолками.
  3. Расстояние между штробой и оконным или дверным проемом должно превышать 10 см. От горизонтального канала до плиты перекрытия оставляют 15 см. Между газовой или отопительной трубой и штробой должно оставаться расстояние в 40 см.
  4. Нельзя проделывать каналы во внутренних несущих стенах. Штроба нужной глубины не влияет на внешние стены, однако перегородка может разрушиться.
  5. Исключается штробление железобетонных плит. Эта процедура нарушает их целостность, несущую способность.
  6. При штроблении потолка стараются делать канал минимальной длины.
  7. Проделывать углубления в напольном покрытии нельзя. Рекомендуется скрывать проводку в бетонной стяжке. Однако и этот метод нельзя назвать оптимальным. Замена перегоревшего кабеля будет отнимать много времени и сил.

Проводка в стяжке

Подготовительный процесс и разметка рабочей поверхности

На первом этапе составляют схему будущей электропроводки, делают разметку:

  1. Определяют места установки точек питания, осветительных приборов и выключателей.
  2. Составляют чертеж проводки. Нужно понимать, откуда и в какие стороны будут протягиваться кабели. Схему составляют не только для стен, но и для потолка.
  3. Сделанный чертеж переносят на поверхности, используя маркер или карандаш. Отмечают места установки приборов. От каждой точки проводят вертикальные или горизонтальные линии.
  4. Размечают места монтажа распределительных коробок. В каждом помещении должно быть хотя бы 1 устройство. Коробки соединяют в горизонтальной плоскости, подключают к щитку. В местах установки электротехнических изделий не должно быть старых кабелей. Для их обнаружения используют специальные детекторы.

Технология штробления стен болгаркой

Перед работами подготавливают алмазный диск. Он используется для прорезания каналов в прочных материалах.

Алмазный диск

Долговечный диск облегчает процесс штробления, которое выполняют так:

  1. Прорезают болгаркой параллельные полосы по размеченным линиям. Они должны располагаться на расстоянии 2-3 см друг от друга.
  2. Удаляют расположенную между полосами часть стены, используя перфоратор.
  3. Укладывают провода в каналы, фиксируют их раствором.
  4. Приступают к финишной отделке стен.

Параметры штроб подбирают так, чтобы провода не мешали оштукатуриванию стен. Уложив кабели на достаточную глубину, мастер может беспрепятственно наносить отделочную смесь.

Как сделать штроборез из болгарки

Инструменты отличаются присутствием кожуха с пылесосом и удлиненного шпинделя. У болгарки этих элементов нет. Однако при выполнении разовых работ можно самостоятельно модернизировать прибор. Это выгоднее, чем покупать готовый штроборез.

Изготовление защитного кожуха

Для сборки устройства своими руками потребуются профильная труба, кастрюля среднего диаметра, тонкий металлический лист, хомут. Размер последнего должен соответствовать таковому у заводского кожуха болгарки. Также нужно подготовить сантехнический отвод и сгон диаметром 1,25 дюйма.

Кожух из кострюли

Кожух изготавливают так:

  1. Делают подошву из профильной трубы. Ее разрезают вдоль, сваривают половинки перпендикулярно.
  2. Из металлического листа формируют 2 пластины, которые приваривают к подошве.
  3. Разрезают кастрюлю, делая из нее подобие кожуха. В днище формируют отверстие диаметром, совпадающим с таковым у штатной детали.
  4. Приваривают к конструкции хомут. Отрезают часть кастрюли, расположенную ниже отверстия. Вырезают из стального листа усилитель, приваривают деталь.
  5. Вырезают металлическую боковину. Приваривают элемент к кастрюле.
  6. Вырезают из сгона патрубок, который приваривают к отверстию в корпусе самодельного кожуха.
  7. Надевают сантехнический отвод на прикрепленный ранее элемент. Внутренняя прокладка обеспечивают прочную посадку, возможность поворота в разные стороны.
  8. В верхней части кастрюли формируют отверстие для рукоятки. Ее закрепляют болтом.
  9. Вставляют в подошву ролики, которые закрепляют шайбами.

Регулирование глубины пропила

Устройство, меняющее этот параметр, делают из простого винта. При вращении элемент опускает или поднимает платформу, из-за чего диски выступают больше или меньше.

Чтобы настройки не сбивались, винт закрепляют контргайкой.

Установка дисков на вал

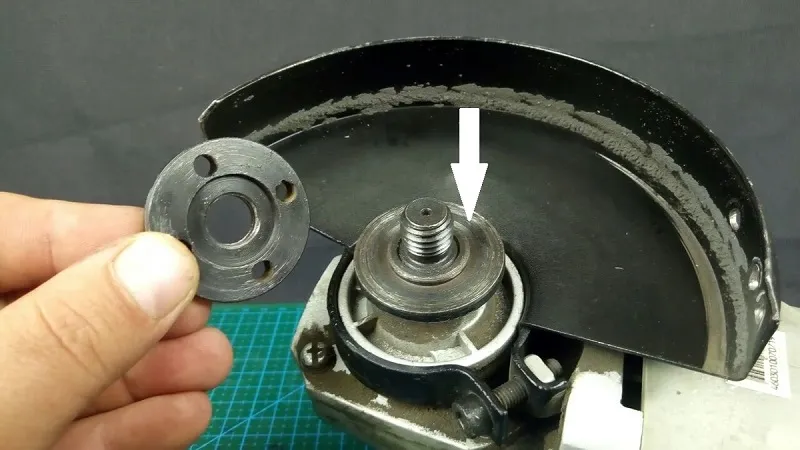

Для закрепления деталей потребуется прижимная гайка. Перед установкой двух дисков снимают шайбу со шпинделя, стачивают ее. Это поможет закрепить еще 1 прижимную гайку.

Прижимная гайка для болгарки

Монтируют сначала первый диск, потом шайбу, потом второй круг. Конструкцию фиксируют другой гайкой. Готовый штроборез помещают в кожух, к которому подсоединяют шланг от пылесоса.

Штробление под кондиционер

Классическая сплит-система включает 2 модуля: один монтируют со стороны улицы, другой — на внутренней поверхности стены. Для размещения кабелей и трубок делают канал шириной 6 см, длиной 5 см. После укладки коммуникации скрывают под слоем гипсового раствора, оштукатуривают стену.

Как штробить стены без пыли

Появление в воздухе частиц штукатурки, бетона, кирпича осложняет работу. Поэтому стоит подумать, как избавляться от пыли.

Самым простым способом является регулярное увлажнение стен.

Уловитель пыли для болгарки

При изготовлении самодельного штробореза кожух подсоединяют к промышленному или бытовому пылесосу. Корпус перекрывает оба диска, изолирует обрабатываемую поверхность. Отвод вытягивает пыль, препятствуя ее попаданию в воздух. Другим эффективным способом является подключение шланга, непрерывно подающего воду на стену. Однако в этом случае соблюдают осторожность, поскольку попадающая на инструмент влага выводит его из строя.

Штробление с пылесосом

Можно ли штробить несущие поверхности

Формирование канала уменьшает толщину и прочность стены, поэтому необходимо согласовывать процедуру со строительным департаментом. Нужно доказать, что при штроблении не будет затронут арматурный каркас. Жителям панельных домов в выдаче разрешения часто отказывают. Согласовать штробление в кирпичном доме проще.

Другими способами решения проблемы являются:

  1. Штробление слоя штукатурки без углубления в панель. Арматура залегает на глубине 1,5-2 см, поэтому риск повреждения каркаса при использовании этого метода минимален.
  2. Сокрытие проводки под гипсокартонной конструкцией.
  3. Укладка кабелей в специальных плинтусах.

Создание углубления для розетки и выключателя

Этот процесс считается самым сложным для начинающего мастера. Существует несколько способов создания отверстий. Самый простой — использование специальных коронок соответствующего диаметра. Устройства состоят из куска трубы, штыря для введения в перфоратор и сверла, задающего направление.

Подрозетник с помощью коронки формируют так:

  1. Отмечают центр, просверливают отверстие сверлом. Собирают коронку, устанавливают ее в инструмент.
  2. Вводят направляющее сверло в отверстие. Включают инструмент, начинают работу. После вхождения насадки на 2/3 ее вынимают из проема.
  3. Выравнивают отверстие сверлом или зубилом.

Штробление подразретника

Вырезать подрозетник коронкой удается не всегда. В таком случае включают перфоратор, максимально углубляют коронку. Снимают насадку, устанавливают сверло, формируют ряд отверстий с шагом 1-1,5 см. Вновь устанавливают коронку, делают повторную попытку. Сопротивление стены снижается, работа идет быстрее. Если коронки нет, пользуются сверлом, молотком и зубилом. Перфоратором проделывают много отверстий. Зубилом выбивают остатки материала между ними.

Заделка штроб с электропроводкой

Провода нужно маскировать после укладки.

Это делают так:

  1. Очищают канал от пыли веником или строительным пылесосом. Обрабатывают поверхности грунтовкой, используя кисть.
  2. Дожидаются просыхания штробы. Перед завершающей стадией смачивают канал водой.
  3. Укладывают провода, фиксируют их.
  4. Заделывают штробу выбранным материалом — монтажной пеной, штукатуркой, строительным гипсом.

Техника безопасности

  1. При работе с болгаркой соблюдают такие правила:
  2. Приступая к штроблению, надевают защитные очки, респиратор, перчатки. Рабочая одежда не должна мешать движениям.
  3. Обязательно проверяют работоспособность болгарки. Деформированный диск заменяют.
  4. Правильно применяют болгарку. Это делает работу безопасной. Рукоятку держат 2 руками.
  5. Питающий кабель отводят в сторону от вращающейся насадки. Попадание диска на провод приводит к короткому замыканию и остановке инструмента.
  6. Не находятся в зоне действия насадки. Инструмент держат так, чтобы искры летели в сторону.
  7. Возле рабочего места ставят воду. Ее используют для тушения пожара, который может возникнуть от искры.
  8. Не укладывают работающий инструмент на какую-либо поверхность. При необходимости переноса болгарку отключают. Любое неосторожное движение может привести к травмированию мастера.
  9. Диск разогревается при работе, поэтому не прикасаются к нему сразу после отключения прибора.

Дополнительные рекомендации

Поскольку штробление может занимать несколько дней, стоит продумать схему временного электроснабжения. При проживании в помещении и невозможности быстрой замены проводки старые линии подключить не получится. Перед работой проверяют работоспособность защитных автоматов на входе. Не должно быть самодельных предохранительных устройств или прямых подключений, только штатные элементы системы. Телефонные и интернет-кабели укладывают на расстоянии не менее 0,5 м от силовых. Они могут пересекаться только под прямым углом.

Чем можно Штробить стены?


Для штробления стен можно использовать различное оборудование и инструменты, в зависимости от конкретной задачи:

  1. Штроборезы – это электрические инструменты, которые позволяют быстро и точно создавать пазы в стенах. Штроборезы оснащены алмазными дисками, которые легко прорезают бетон, кирпич и другие материалы.

  2. Угловые шлифовальные машины – это также электрические инструменты, которые можно использовать для штробления стен. Они оснащены специальными дисками, которые могут прорезать материалы, такие как бетон и кирпич.

  3. Ручные штроборезы – это ручные инструменты, которые можно использовать для создания пазов в стенах. Они позволяют создавать более мелкие пазы и могут быть полезны для более мелких работ.

  4. Перфораторы – это инструменты, которые часто используются для сверления отверстий в бетоне и кирпиче. Они также могут использоваться для создания пазов в стенах, но этот процесс может занять больше времени, чем при использовании специальных штроборезов.

Важно помнить, что при штроблении стен необходимо соблюдать все необходимые меры предосторожности, такие как использование защитных очков, маски и перчаток. Кроме того, необходимо убедиться, что стены не содержат проводов или труб, чтобы избежать их повреждения.
