Наряду с одноклавишными бытовыми выключателями в продаже присутствуют приборы с двумя и тремя клавишами. Последние вызывают наибольшее количество вопросов у покупателей. На самом деле такие аппараты находят применение в быту и в офисных помещениях. Установить и выполнить подключение тройного выключателя можно самостоятельно.
Как устроен выключатель с тремя клавишами

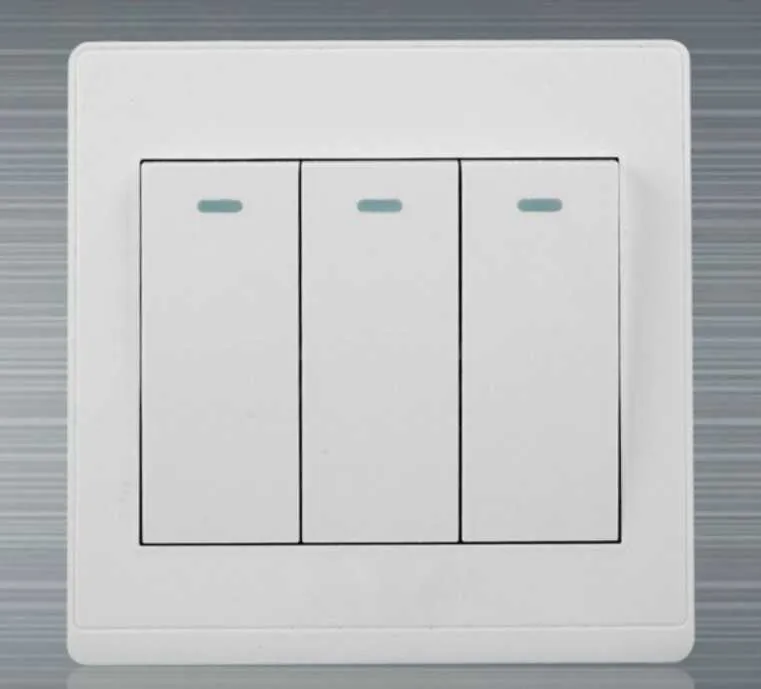

На вид тройной выключатель света выглядит как обычный, но имеет три подвижные панели. Это определяет габариты прибора – в большинстве случаев он несколько шире одно- и двухклавишных аналогов.
Каждая управляет своей группой контактов на включение-отключение независимо от остальных. При манипуляциях с клавишей напряжение подается (и снимается) на выделенную нагрузку.

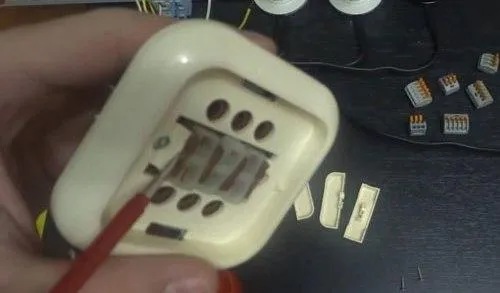

Если снять клавиши, то откроется механизм выключателя с 3 подвижными элементами.
Для установки выключателя на место монтажа потребуется демонтировать и декоративную пластиковую рамку. Подобную конструкцию имеют выключатели и других конструктивных исполнений – например, трехкнопочные.
После этого будут доступны:
- винты разжимных лепестков;
- клеммы для подключения проводов;
- отверстия для крепления прибора на поверхность.
Видно, что у прибора общий контакт находится сверху, но так бывает не всегда. Это надо учесть при подготовке к монтажу.
Область применения трехклавишника
Самое очевидное использование 3-х панельного прибора – раздельное управление тремя осветительными устройствами. Такая необходимость в быту – редкость. А в офисных или складских помещениях – вполне реальная ситуация.
Зато в доме или в квартире могут использоваться многорожковые люстры. Хотя они и являются настоящими пожирателями электроэнергии (две лампочки накаливания по 50 ватт дают меньший световой поток, чем одна стоваттная), такие осветительные приборы широко применяются из эстетических соображений. Повысить экономичность и комфортность эксплуатации таких светильников можно применением выключателей с несколькими клавишами. Управляя не люстрой в целом, а отдельными лампами или группами ламп, можно выбрать удобный уровень освещения и не тратить зря электроэнергию.

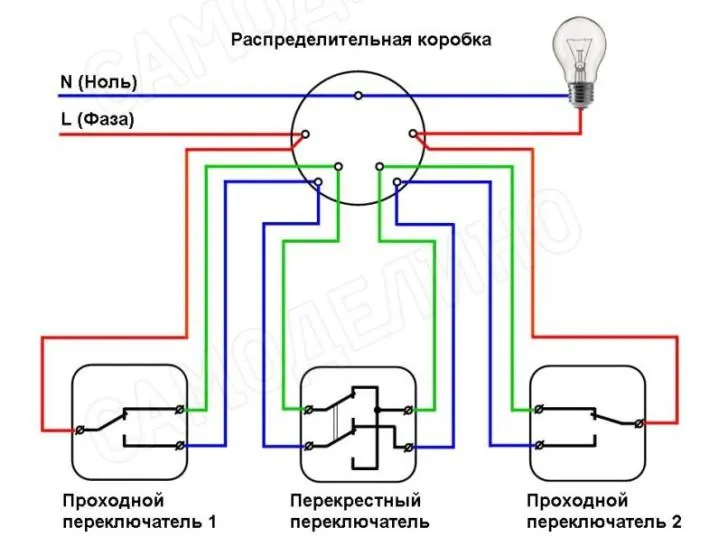

Зачем нужен трехклавишный перекрестный выключатель

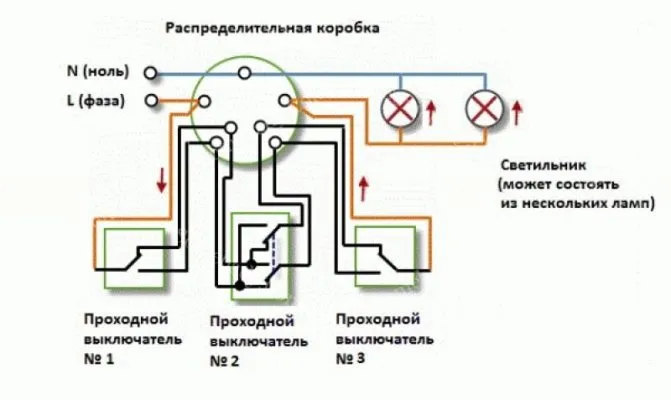

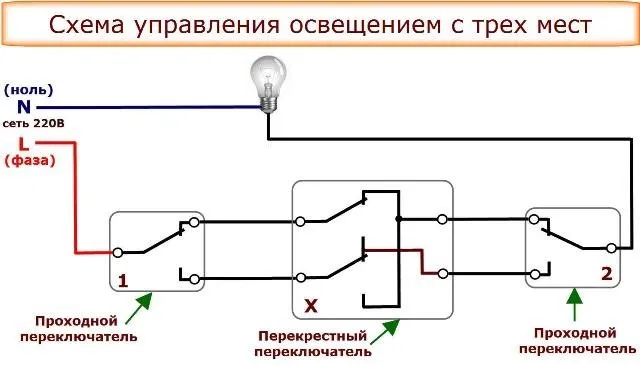

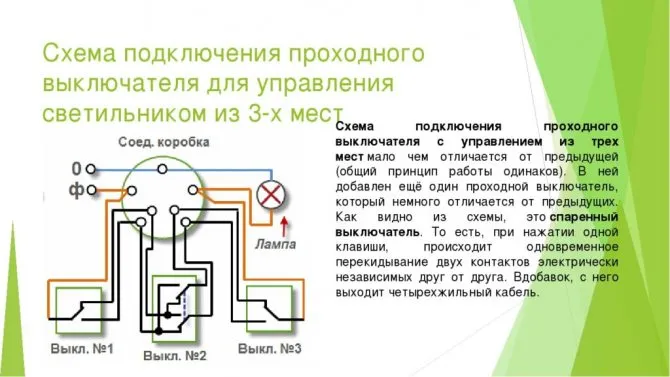

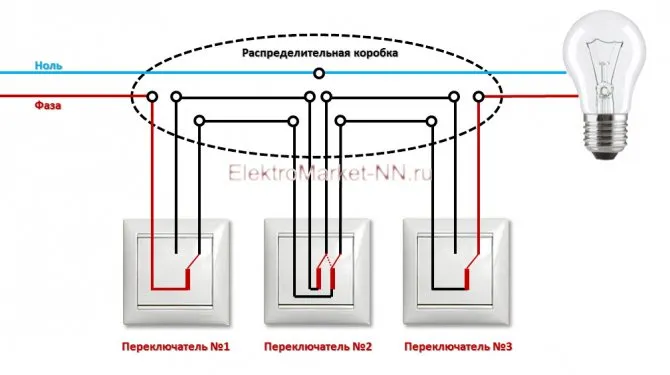

Тройной проходной переключатель дает возможность потребителю управлять одним или несколькими источниками освещения из разных мест. Монтаж устройства целесообразен в помещениях с большой площадью, например, в загородных домах и длинных коридорах, на стадионах и концертных площадках и подвальных помещениях.
Загородный дом с несколькими этажами удобно оснащать такими устройствами. К примеру, поднявшись на второй этаж, можно отключить осветительные приборы на первом. Также тройной переключатель часто устанавливают, чтобы управлять уличным освещением.
Выбор места установки
Если обратиться к седьмому изданию Правил устройства электроустановок, то окажется, что строгих условий по установке бытовых выключателей нет. Пункт 7.1.51 рекомендует устанавливать коммутационные аппараты у входа на высоте 1 метра со стороны ручки. Правила лишь определяют минимальное расстояние до труб газопроводов. Оно должно быть не менее 50 см. Но есть два исключения:
- в детских учреждениях выключатели надо монтировать на высоте 1,8 м – за пределами досягаемости детей;
- запрещено устанавливать коммутационную аппаратуру во влажных помещениях (ваннах, банях, душевых).
В остальном при выборе места установки трехклавишных приборов можно руководствоваться собственными представлениями об удобстве и безопасности.
Варианты подключения
Очевидная схема подключения любого трехклавишного выключателя – управление тремя разными светильниками. Каждая из 3 контактных групп коммутирует свой светильник независимо от других.

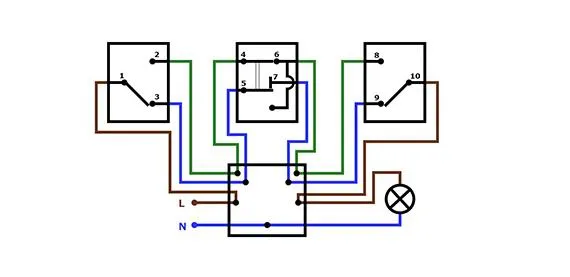

При подключении через распредкоробку топология монтажа выглядит так:
Из рисунка видно, что для выполнения такого монтажа потребуется:

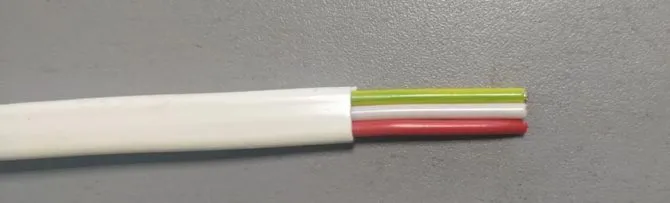

- трехжильный кабель от распределительного щита;
- три кабеля по три проводника к каждому потребителю;
- четырехжильный кабель от распредкоробки к коммутационному прибору.
В распаечной коробке находится большое количество соединений. Поэтому выбирать распредкоробку надо соответствующего размера.
Важно! Проводник PE в системах электроснабжения TN-C может отсутствовать. На работу схемы он не влияет. Но если он имеется, его обязательно надо прокладывать и подключать к светильникам к клеммам, обозначенным буквами PE или символом заземления. Это вопрос безопасности эксплуатации.
При отсутствии защитного проводника количество жил в питающем и отходящем кабелях уменьшается на одну. Входить в коробку и выходить к каждому потребителю будет двухжильный кабель, но к выключателю в любом случае надо тянуть четыре проводника.
Другой вариант подключения прибора с тремя независимыми группами контактов – управление многорожковыми люстрами.
Отличие этой схемы от предыдущей:
- проводники PE и N тянутся не к каждой отдельной лампе, а к светильнику в целом;
- каждая клавиша может управлять как отдельной лампой, так и группой лампочек – в зависимости от внутренней схемы люстры.
Если изучить схему прокладки проводников, то очевидно, что в этом случае монтаж в распредкоробке будет гораздо менее плотным, чем в предыдущем случае. Второе отличие – перечень кабелей. Если освещение питается от сети TN-S или TN-C-S (с защитным проводником PE), то для выполнения проводки потребуются:
- кабели в 3 жилы от распредщита до коробки (две, если нет PE);
- пятижильный кабель от распредкоробки до люстры.
Как и в предыдущем случае, выключатель подсоединяется четырехжильным кабелем.
В видео наглядно на примере показана схема подключения.
Элементы и составные части схемы подключения
Переключающий механизм в проходных выключателях расположен по центру контактов. Аналогичное крепление оставшихся выходов.
В реальности ситуация с проходными переключателями не отличается от обычных: один контур цепи замкнут — светится надлежащая часть люстры, второй контур — другая часть. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.
Что потребуется для монтажа
Выполнить электромонтаж не получится без минимального набора инструментов:
- для зачистки изоляции потребуется монтерский нож;
- для укорачивания проводников нужны будут монтерские кусачки;
- для проверки отсутствия напряжение понадобится отвертка-индикатор или мультиметр;
- для монтажных работ — набор отверток.
Если подключение в распредкоробке выполняется методом скрутки медных проводников, то места соединений желательно пропаять. Для этого нужен будет паяльник и расходники к нему. Возможно, в процессе работы возникнет потребность и в других инструментах.
Подготовительные работы
Перед началом монтажа определите места установки выключателей. Если предполагается делать скрытую проводку, приобретите выключатели встраиваемого исполнения и подрозетники соответствующих размеров (пластиковые коробки, в которые будет установлен прибор). При открытой проводке в местах установки аппаратов надо поставить подкладки.
Готовим инструменты и расходники
Монтаж выключателя своими руками не обойдется без некоторых инструментов и расходных материалов. Так, в процессе подключения потребуются крестовая, плоская и индикаторная отвертки, пассатижи, острый нож (для снятия изоляции) и соединитель (клеммы, соединительные колодки или паяльник с припоем).
Читайте здесь! Сенсорный выключатель света — виды современных моделей, особенности работы и варианты дизайна (80 фото-новинок)
Если предполагается начать монтирование выключателя “с нуля”, придется делать каналы в стене дрелью или перфоратором, пускать провод необходимой длины и фиксировать его зажимами.

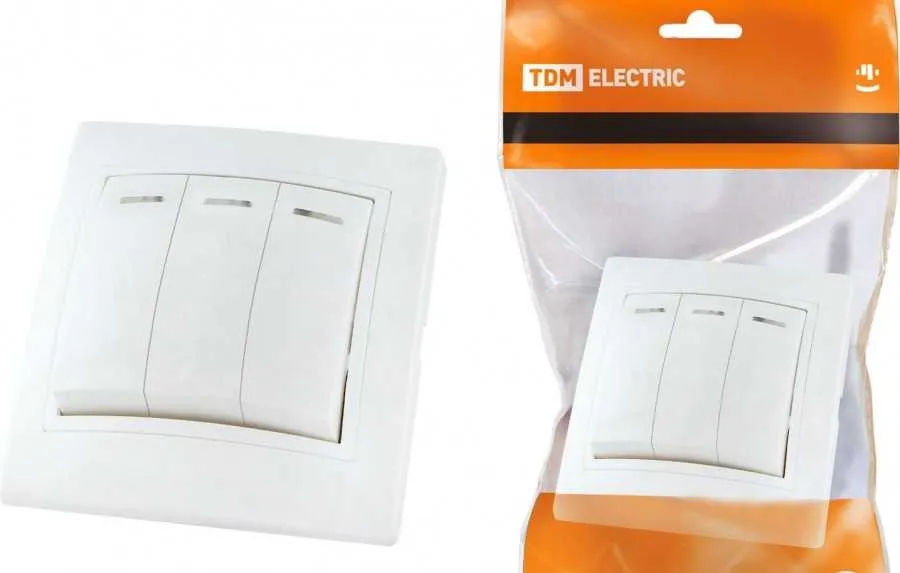

В обоих случаях необходимо заранее приготовить и сам выключатель. Если основной вопрос – это “как заменить старый выключатель своими руками”, то при покупке нового экземпляра лучше обратить внимание на максимально похожие устройства.
Выбор сечения проводников
Сечение жил кабеля зависит от нагрузки и способа прокладки. Многолетний опыт показывает, что сечения в 1,5 кв.мм по пропускной способности и механической прочности достаточно для 99+ процентов задач по организации освещения. Такой типоразмер стал определенным стандартом. Широкое распространение светодиодной продукции только подтверждает этот тезис – нагрузки в осветительных сетях не увеличиваются. Но если случай нестандартный, можно выбрать кабель по таблице.
| Сечение проводника, кв.мм | Допустимый ток, А | Допустимая нагрузка при 220 В, Вт | ||
| Медь | Алюминий | Медь | Алюминий | |
| 1,5 | 19 | — | 4100 | — |
| 2,5 | 27 | 21 | 5900 | 4600 |
| 4 | 38 | 29 | 8300 | 6300 |
| 6 | 50 | 38 | 11000 | 8300 |
Хотя правилами разрешено использовать и алюминиевые проводники, настоятельно рекомендуется применять только медную продукцию.
Дальше надо выполнить проводку – проложить кабельную продукцию в соответствии с выбранной схемой между всеми элементами. Лучше применять продукцию с нумерованными и маркированными по цвету изоляции жилами. Если такого кабеля нет, придется выполнить прозвонку проводников и маркировку жил самостоятельно. Кабели должны быть с небольшим запасом по длине в 10-15 см. По окончании этих работ можно приступать собственно к монтажу.
Требования безопасности
При выполнении работ надо соблюдать главное правило: все работы выполняются на обесточенном оборудовании. Если проводка монтируется с нуля, то подключение к распредщиту надо выполнять в последнюю очередь.
Если выполняется реконструкция существующей системы освещения, для обеспечения безопасности необходимо:
- отключить соответствующий автоматический выключатель в щите, определив его по схеме или маркировке;
- создать видимый разрыв, отключив провод от клеммы автомата – это исключает ошибочную подачу напряжения;
- проверить отсутствие напряжения НЕПОСРЕДСТВЕННО НА МЕСТЕ РАБОТ.
Повышению безопасности способствует применение изолированного ручного инструмента. Надо следить, чтобы изоляция рукояток не была повреждена или изношена.
Конструкция и особенности проходных выключателей

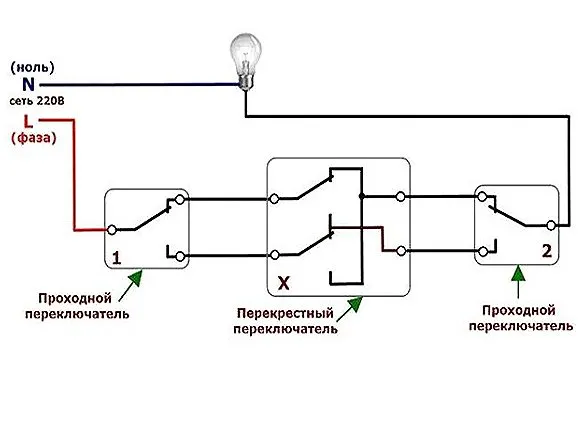

Работа схемы проходного выключателя
Монтаж выключателя
Сборку схемы можно начать с установки выключателя. Провода, выведенные в подрозетник прибора, надо укоротить кусачками до разумной длины – чтобы аппарат можно было поставить на место. Далее монтерским ножом снять с кабеля верхнюю оболочку.
Потом зачистите изоляцию проводников тем же ножом, если есть съемник изоляции, работать будет удобнее. В итоге должно получиться так:
Дальше надо посмотреть, с какой стороны расположена общая клемма. От этого зависит, в каким будет включенное или выключенное положение выключателя.
В России принято, чтобы состояние «выключено» было при нажатом нижнем крае клавиши. Такая традиция идет из требования правил, чтобы коммутационный элемент не мог включиться под действием собственной тяжести. Это относится, скорее, к рубильникам, но принцип устоялся. Другая версия — правило идет из условия, что в критической ситуации человек должен иметь возможность отключить напряжение действием тяжести своего тела. В любом случае, это сила привычки. В некоторых странах принят прямо противоположный стандарт, и на реальную работу системы освещения это не влияет.
Поэтому надо подключить выключатель так, чтобы управлять светом было удобно и привычно.
После этого можно устанавливать прибор в подрозетник, разжимать лепестки, крепить саморезами к стене и ставить на место пластмассовые декоративные элементы.
Монтаж распаечной коробки
Если трехклавишник используется для коммутации трех независимых потребителей, к каждому из которых идет свой кабель, то расположить проводники в коробке надо так:
Соединение жил выполнить согласно схеме, приведенной выше:
- проводники PE (желто-зеленые) соединить между собой;
- нулевые проводники (в данном случае белые, кроме отходящего к выключателю) также соединить между собой;
- красный провод питающего кабеля соединить с красным (чтоб не запутаться) отходящего к выключателю, это будет общий проводник;
- белый, коричневый, желтый провода четырехжильного кабеля соединить с соответствующей красной жилой кабелей, отходящих к светильникам.
Конечно, цветность жил не влияет на работоспособность системы, но соблюдение порядка цветов позволит свести к минимуму ошибки при монтаже и облегчит возможный ремонт в будущем.
Если трехклавишник управляет отдельными лампами многорожковой люстры, то монтаж выглядит менее громоздко.
Как и в предыдущем случае, у питающего кабеля и отходящего к люстре надо соединить желто-зеленый (PE) и белый (N) провода – они идут через коробку транзитом. Также соединяются красные жилы питающего кабеля и отходящего к выключателю. А белую, желтую и коричневую жилу можно соединить с жилами того же цвета отходящего пятижильного кабеля.
Чем отличается проходной выключатель от переключателя?
Проходной выключатель и переключатель — это два разных типа выключателей, используемых для управления электрическим освещением или другими устройствами.
Проходной выключатель (также известен как «двойной выключатель») используется в комнатах, где требуется управление освещением с двух разных мест. Например, в комнате с двумя дверьми или в большой гостиной, где хотите управлять светом с двух концов комнаты. Проходной выключатель имеет два переключателя (обычно с одинаковой формой и цветом), которые могут быть установлены на разных стенах комнаты. Это позволяет управлять светом с любого конца комнаты, независимо от того, где находится человек.
Переключатель (или «одиночный выключатель») является самым распространенным типом выключателя, который используется для управления освещением в одной комнате или зоне. Он имеет один переключатель, который переключает свет между включенным и выключенным состоянием.
В отличие от переключателя, проходной выключатель имеет два переключателя и позволяет управлять светом с разных мест. Если у вас есть комната с двумя дверьми, то проходной выключатель будет более удобным, чем установка двух отдельных переключателей, так как он позволит включать и выключать свет с любого конца комнаты.
