Основным параметром
для конструктивного расчета трубопровода
служит величина условного прохода.
Условный проход труб примерно равен
размеру внутреннего номинального
диаметра трубы.
Трубная цилиндрическая
резьба по ГОСТу 6357—81 (рис.1.11) применяется
на водогазопроводных трубах, частях
для их соединения (муфтах, угольниках,
тройниках и
т.д.),
трубопроводной арматуре (вентилях,
клапанах, задвижках и т.д.).
Рис.

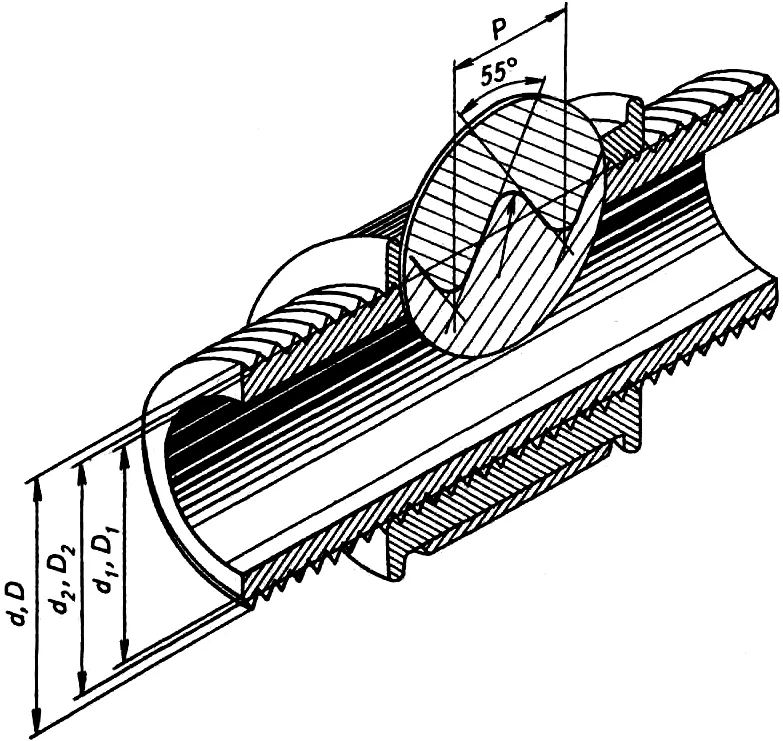

1.11. Профиль и основные размеры трубной
цилиндрической резьбы
Профиль общий для
наружной и внутренней резьбы имеет
скругления вершин и впадин, что делает
резьбу более герметичной, чем метрическая.
В условное
обозначение трубной цилиндрической
резьбы входит буква G,
размер резьбы
в дюймах (без знака "), класс точности
среднего диаметра резьбы — А
или В
(менее точный)
и длина свинчивания, если она больше
нормальной, установленной стандартом.
Примеры обозначения
трубной
цилиндрической резьбы (рис. 1.7):
G 3/4
— A;
G 3/4
LH
— A; G 3/4
— А
— 20;
G
3/4
LH
—
В
—
40,
где числа 20 и 40 —
длина свинчивания.

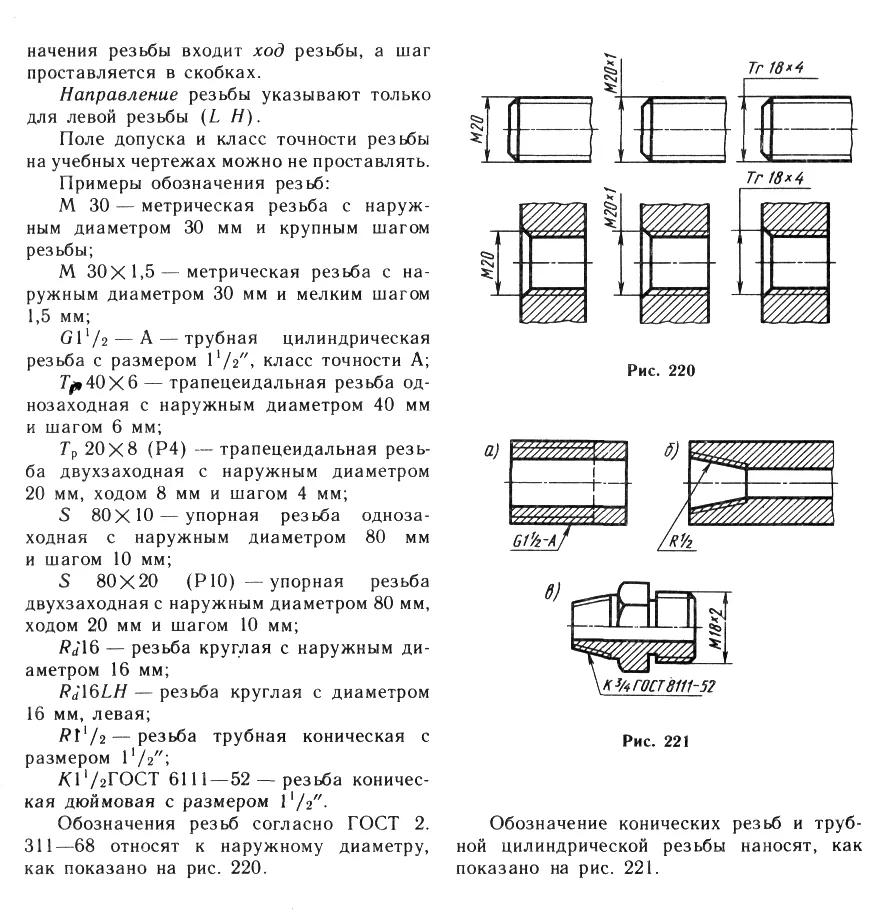

На чертеже детали
с трубной резьбой обозначение ее размера
отличается от метрической. Обозначение
размера трубной резьбы наносят на полке
линии-выноски, как показано на рис. 1.12.

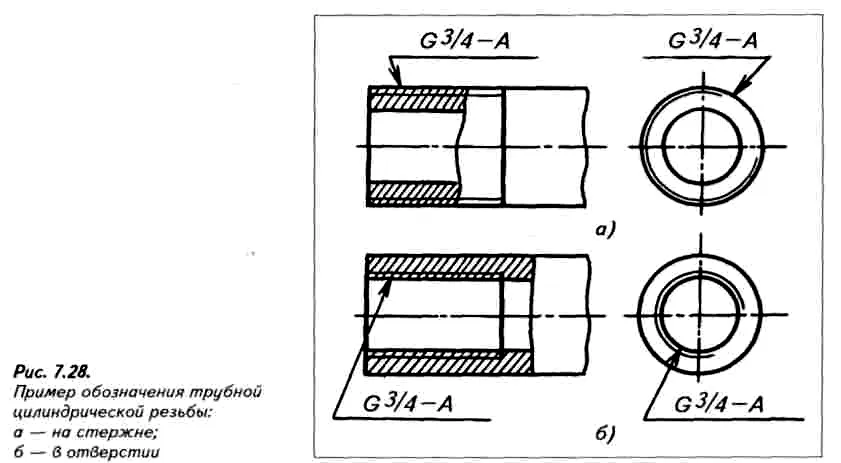

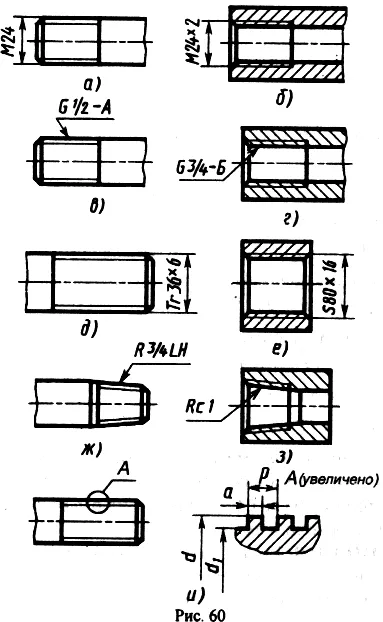

Рис. 1.12. Пример
обозначения трубной цилиндрической
резьбы:
а – на стержне; б
– в отверстии
1.5.3. Кинематические (или ходовые) резьбы
Трапецеидальная
резьба (рис.
1.13). Профиль резьбы — равнобочная
трапеция с углом α = 30°. Резьба применяется
для передачи осевых усилий и движения
в ходовых винтах.
Симметричный
профиль резьбы позволяет применять ее
для реверсивных винтовых механизмов.
В настоящее время
действуют следующие стандарты на
трапецеидальную резьбу: профиль резьбы
по ГОСТу 9484—81; основные размеры
однозаходной резьбы — ГОСТ 24737—81;
диаметры и шаги однозаходной резьбы —
ГОСТ 24738—81; диаметры, шаги, ходы и допуски
многозаходной резьбы — ГОСТ 24739—81;
допуски для однозаходной резьбы — ГОСТ
9562—81.
Примеры обозначений
однозаходной
трапецеидальной резьбы:
Тr
40 х
6 — 8е
(Tr
— трапецеидальная,
40 — номинальный диаметр резьбы на
стержне; 6 — ход; 8е
— поле
допуска);
Tr
40 х
6 LH
— 8e
(та же резьба,
но левая).
Рис.

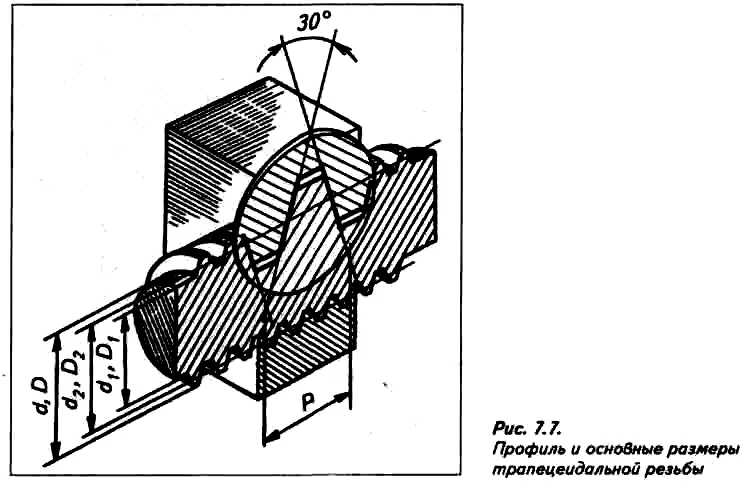

1.13. Профиль и основные размеры
трапецеидальной резьбы
Примеры обозначений
многозаходной
трапецеидальной резьбы (рис. 1.14):
Тr
40 х
9 (Р3) — 6е
(Тr
—
трапецеидальная, 40 — номинальный диаметр
резьбы на стержне, 9 — ход, 3 — шаг в мм,
6е — поле допуска).
Рис. 1.14. Пример
обозначения трапецеидальной резьбы
Упорная резьба
(рис. 1.15. Профиль резьбы по ГОСТу 10177—82
— неравнобочная трапеция с углом рабочей
стороны 3° и нерабочей — 30°. Этот же
стандарт регламентирует и основные
размеры резьбы. Допуски — по ГОСТу
25096—82.
Рис.

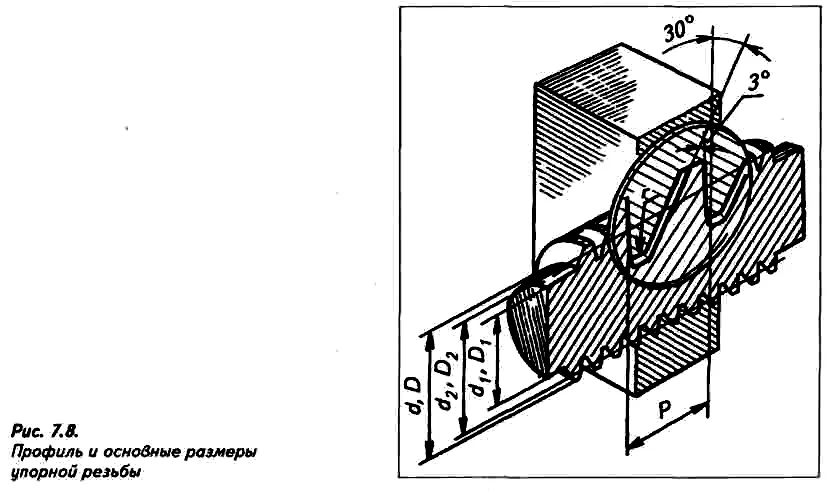

1.15. Профиль и основные размеры упорной
резьбы
Упорная резьба
характеризуется высокой прочностью.
Винтовая пара с упорной резьбой обладает
высоким КПД. Резьба применяется в
грузовых винтах для передачи больших
усилий, действующих в одном направлении
(в мощных домкратах, прессах и т.д.).
Примеры обозначений
упорной
резьбы (рис. 1.16):
S
80 х
16 — 7h
(S
— упорная;
80 — номинальный диаметр; 16 — шаг; 7h
— поле
допуска);
S
80 х
16 LH
— 7h
(для стержня,
LН
— для
отверстия, левая);
S
80 х
20 (Р5) — 7h
(80 — номинальный
диаметр, 20 — ход, 5 — шаг у четырёхзаходной
резьбы).
Рис. 1.16. Пример
обозначения упорной резьбы
Прямоугольная
(квадратная) резьба
(рис. 1.17) имеет высокий КПД и дает большой
выигрыш в силе, поэтому подобные резьбы
применяют для передачи осевых усилий
в грузовых винтах и движения в ходовых
винтах. Прямоугольные (квадратные)
резьбы не стандартизованы, так как имеют
следующие недостатки:
а) в
соединении (типа «болт — гайка») трудно
устранить осевое биение;
б) они
обладают меньшей прочностью, чем
трапецеидальная резьба, так как основание
витка у трапецеидальной резьбы при
одном и том же шаге шире, чем у прямоугольной
резьбы;
в) их
труднее изготовить, чем трапецеидальную.
В ответственных
соединениях эти резьбы заменены
трапецеидальной.
Так как профиль и
шаги этой резьбы не стандартизованы,
на чертеже изделия с подобной резьбой
приводят все данные, необходимые для
ее изготовления.

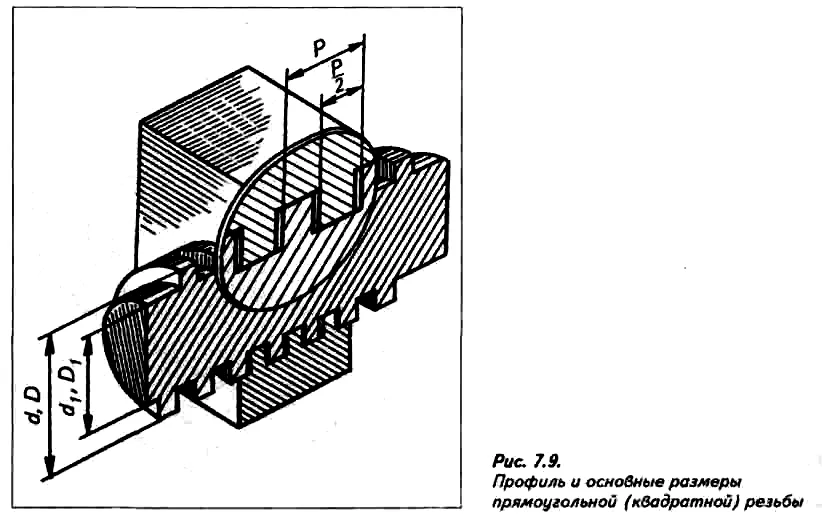

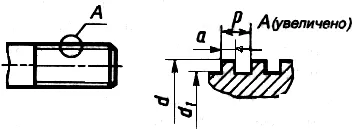

Рис. 1.17. Профиль и
основные размеры прямоугольной
(квадратной) резьбы
Специальная
резьба. Имеет
стандартный профиль, но нестандартный
шаг или диаметр. В обозначении специальной
резьбы перед буквенным указанием профиля
(М, Tr,
S)
добавляют
сокращенное слово Сп,
например:
Сп
М34 х
2 — 6 d.
