Michel 7 июля, 2016
Специализация: сантехник с 10 летним стажем, специалист по ремонту компьютеров, тренер по силовому троеборью. Обладаю большим опытом строительства, внутренней отделки, изготовления самодельной мебели.
Хобби: спорт
Вероятно, немногим из читателей знакомо в деталях устройство канализации в многоквартирном доме. В своей статье я собираюсь восполнить этот пробел, описав все элементы сточной системы, ее типичные проблемы и методы их устранения.
Схема системы канализации в многоквартирном доме.
Снизу вверх
Начнем с простого перечисления элементов канализации. При перечислении мы будем двигаться против движения стоков — снизу вверх:
- Колодец дворовой канализации находится в ведомстве Горводоканала. В нем заканчивается выпуск на колодец, отводящий за пределы стен дома стоки нескольких стояков (как правило, из одного подъезда);
- Выпуск на колодец — труба с уклоном в его сторону, проложенная через фундамент здания и уложенная ниже уровня промерзания грунта. Выпуск выводит стоки в лоток в бетонированном дне колодца;
- Лежневка — горизонтальная труба, соединяющая между собой канализационные стояки;

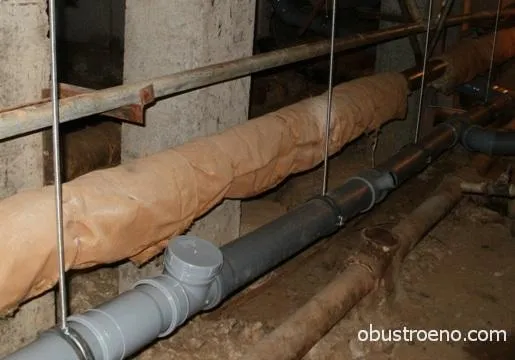

Канализационная лежневка.
Я оперирую терминами, использующимися в регионе, где мне довелось работать сантехником.
Зачастую даже среди профессионалов один и тот же объект называется по-разному.
Та же лежневка может называться лежаком или просто горизонтальной канализацией.
- Стояк — вертикальная труба, собирающая стоки расположенных друг над другом квартир;
- Гребенка — внутриквартирная канализация. Она получила свое название в те времена, когда пластиковая разводка для квартир со смежным расположением ванны и кухни делалась монолитной и действительно походила на редкий гребень для расчесывания волос;
- Фановая труба — вентиляционный вывод стояка на кровлю.
Теперь в этом же порядке двинемся дальше.
Колодец
Описание
Если ливневая канализация закрывается решетчатыми крышками для приема стоков, то колодец дворовой канализации закрыт монолитной крышкой, исключающей попадание в него посторонних предметов.
Крышка колодца.
Его расположение отмечается на стене дома обозначением вида КК12, КК5 и т.д., в котором буквы указывают на именно канализационный колодец, а число — на расстояние до этого колодца в метрах вдоль линии, проведенной перпендикулярно стене с обозначением.
Типичный материал для стенок колодца — железобетонные кольца диаметром 1000 мм. В стенке закреплены стальные скобы, позволяющие спустится до уровня дна. Дно бетонируется во избежание попадания неочищенных стоков в грунт; в бетоне обычно присутствует углубление — лоток, направляющий сточные воды в следующий колодец и далее в коллектор.
Проблемы
Засор между колодцами означает, что стоки подъезда попадают в него, но не уходят к коллектору. Прочистка согласно действующему регламенту должна осуществляться пневматическим способом:
Инструкция по пневматической прочистке засора.
Как известно, в нашей стране далеко не все технологические операции проводятся согласно регламенту. Чистка канализации — не исключение. На практике для нее используется канализационная проволока — стальная проволока диаметром 5 — 6 мм с крючком на одном конце и ручкой на другом.
Прочистка осуществляется так:
- Бухта проволоки полностью разматывается;
- Слесарь спускается в колодец и подает проволоку крючком к засору;
- Его напарник натягивает проволоку, не позволяя ей сложиться петлями, и вращает рукоятку, помогаю крючку разрушить пробку.
Засор дворовой канализации.
У такого способа есть четыре серьезных недостатка.
- Стенки колодца всегда покрыты слоем высохших нечистот. Спустившийся в него человек поднимается на поверхность в очень неприглядном виде;
- Скобы старых колодцев зачастую частично или полностью разрушены: влажные испарения стоков пагубно действуют на сталь;
- В колодце нередко скапливается метан и прочие газы, являющиеся продуктами брожения стоков или проникающие из грунта. Сами по себе они не слишком токсичны; однако дефицит кислорода вполне может привести к потере сознания, а поднять взрослого человека из узкой шахты — задача более чем нелегкая. Скопление газов в колодцах ежегодно приводит к гибели нескольких человек;
- При прочистке засора многометровый столб стоков ударяет в противоположную стенку колодца с такой скоростью и силой, что спастись от брызг довольно проблематично.
Типичное состояние исправно функционирующего колодца.
Именно поэтому опытные слесаря Водоканала возят с собой на аварии простейшее приспособление — трубу диаметром 32 — 40 мм, изогнутую в форме клюшки. Ее короткая сторона вставляется в выпуск со стороны колодца, после чего проволока подается к засору через трубу.
Выпуск на колодец
Описание
Типичный диаметр выпуска — 100-150 миллиметров. Начало выпуска со стороны подвала комплектуется заглушенным тройником для прочистки. Уклон трубы составляет не менее 1 сантиметра на погонный метр; изменения уклона и тем более контруклоны строго запрещены, поскольку будут неизбежно приводить к постоянным засорам.
Поскольку выпуск прокладывается в грунте, к прочности труб предъявляются довольно жесткие требования. Выпуск прокладывается:
- Чугунной трубой (в том числе из ВЧШГ — высокопрочного чугуна с шаровидным графитом);
- Оранжевой ПВХ трубой, предназначенной для наружных работ и обладающей высокой кольцевой жесткостью.
Проблемы
С зонами ответственности применительно к выпуску ситуация довольно сложная: его засоры прочищаются работниками ЖЭУ или управляющей компании, ремонт и замена осуществляются ими же; однако повреждение выпуска при просадке стенок колодца должно устраняться Горводоканалом. Впрочем, каждый спорный случай служит поводом для трений между заинтересованными сторонами.
Замена выпуска на колодец связана с земляными работами в подвале и на улице.
Наиболее типичная проблема выпуска — засор. Его причиной становятся:
- Тряпки, упущенные жильцами в унитаз при мытье полов. Тряпка цепляется за любую неровность внутри труб и быстро обрастает прочим мусором;
- Жировые пробки. Жир с тарелок оседает на стенках труб по мере остывания сточных вод, постепенно снижая их полезное сечение.
Чистка канализации в многоквартирном доме и в этом случае осуществляется с помощью канализационной проволоки. Практикуется чистка засоров как со стороны подвала, так и из колодца.
Выпуск на колодец после прочистки со стороны подвала.
При прочистке жировой пробки крючок на конце проволоки делается увеличенным, а сама проволока при непрерывном вращении проходит засор несколько раз. Цель — удалить максимальное количество жира со стенок трубы.
Лежневка
Описание
Лежневка объединяет стояки подъезда и прокладывается с постоянным уклоном к выпуску на колодец в 1 — 2 см/м в зависимости от диаметра. В домах, построенных после 70-х годов прошлого века, типичный диаметр лежневки составляет 100 мм; в сталинках и более ранних сооружениях можно встретить лежневки диаметром 150 и даже 200 мм.
Труба укладывается на подпорки (в том числе переборки подвала) или провешивается на стальных подвесах, которые анкерятся к перекрытию. Шаг крепления зависит от диаметра и материала трубы.
| Труба | Шаг крепления |
| Пластиковая | Не более 10 диаметров |
| Чугунная | Не менее 1 крепления на трубу |
При диаметре 110 мм пластиковая канализация провешена с шагом в 1 метр.
При большом шаге крепления пластиковая труба со временем провисает, образуя контруклоны.
Чугунные трубы по возможности жестко крепятся на раструбах, что исключает разрушение их заделки.
Лежневка снабжается ревизиями или (в случае чугунных труб) заглушенными тройниками для прочистки:
- На поворотах и изгибах;
- Через каждые 8 метров на прямых участках.
Проблемы
К ним относятся:
- Неизбежные засоры. В списке их причин к тряпкам и жиру добавляются строительный мусор, песок и наполнители для кошачьих туалетов, оседающие на участках с минимальным уклоном;

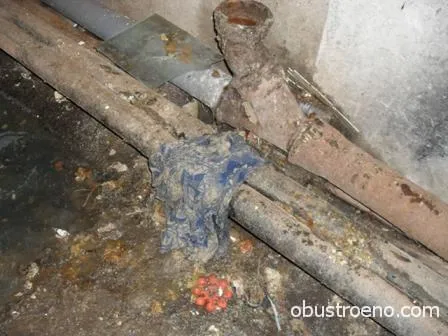

Извлеченная при прочистке лежневки тряпка.
При установленных заглушках и закрытых ревизиях засор лежневки или выпуска на колодец приводит к затоплению квартир нижнего этажа.
В их унитазы и ванны начинают поступать стоки всего подъезда.
- Течи на раструбных соединениях (в том числе из-за разрушения раструбов).
Как решаются эти проблемы?
Устранение течи пластикового раструба сводится к повторной стыковке труб, реже — к замене кольцевого уплотнителя.
Чугунный раструб обычно приходится повторно чеканить. Как выполнить эту работу своими руками?

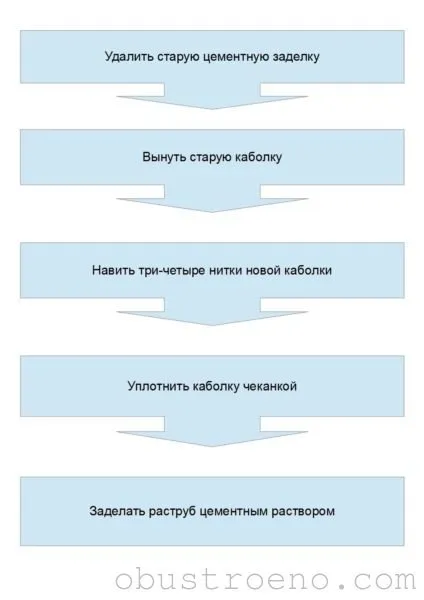

Восстановление герметичности чугунного раструба.
Помимо описания алгоритма этой работы, стоит упомянуть ряд ее тонкостей:
- Старую цементную заделку проще всего вынуть из раструба долотом или широкой отверткой. Цемент разбивается с помощью молотка и извлекается по всей окружности трубы;
- Старую каболку можно извлечь той же отверткой;
- При повторной чеканке вместо каболки можно использовать графитовый сальник: он куда долговечнее органического волокна с масляной или битумной пропиткой;
- Для чеканки можно использовать как специализированный инструмент (изогнутую в форме буквы Z и расплющенную на конце стальную трубку), так и широкую отвертку;
- Для заделки раструба можно использовать цементно-песчаную смесь в пропорции 1:1 или чистый цемент.
Чеканка чугунной канализации с заделкой раструба.
Засор прочищается через ближайший тройник или ревизию. Желательно чистить его сверху вниз: в противном случае вы можете не успеть увернуться от зловонного потока, устремившегося вниз по трубе.
Можно ли как-то исключить затопление квартир первого этажа при засорах лежневки?
Да. Необходимо оставить стояки ниже перекрытия подвала негерметичными и одновременно исключить попадание в подвал стоков при штатной работе канализации. Этого можно добиться двумя способами:
- Установив вместо ревизии на стояке косой тройник;
При засоре стояка стоки польются через отвод тройника в подвал. Его затопление — тоже не подарок, но все же лучше потопа в квартире.
- Заменив крышку ревизии на самодельную, снабженную отводом, направленным вверх под косым углом.
Стояк
Описание
Типичный диаметр канализационного стояка — 100 мм. Впрочем, нет правил без исключений:
- В домах послевоенной постройки мне доводилось видеть стояки диаметром 150 мм;
- В малосемейных домах некоторых планировок кухни снабжаются отдельным стояком диаметром 50 мм.
Стояк прокладывается раструбными трубами с ориентацией раструбов вверх; на уровне перекрытий монтируются тройники и крестовины для подключения гребенок. Ревизии для прочистки предусматриваются:
- В подвале, на полметра — метр выше соединения с лежневкой;
- На крайних этажах;
- В зданиях в пять этажей и выше — через каждые три этажа.
Ревизия на чугунном стояке.
Вверху стояк выводится за пределы кровли и заканчивается сообщающейся с атмосферой фановой трубой.
Проблемы
Можно выделить четыре основных проблемы канализационных стояков.
Засоры
Засор канализации в многоквартирном доме в большинстве случаев является следствием нарушения правил пользования канализацией. Стояк забивают попавшие в него из квартир или с кровли посторонние предметы.
Засор прочищается сверху вниз через ближайшую ревизию.
Ревизия вскрыта для прочистки стояка.
Для прочистки используется уже знакомая нам канализационная проволока. Прочные и габаритные предметы, попавшие в канализацию, требуют особых мер: прочистка осуществляется с кровли через фановую трубу и сводится к пробиванию засора опущенным на веревке ломом.
Нарушение вентиляции
Зимой фановые отводы стояков часто замерзают: оседающие на стенках влажные испарения постепенно снижают просвет до нуля. Тяга же в стояке никуда не пропадает; в результате ароматы канализации начинают насыщать квартиры верхних этажей через негерметичные соединения с сантехническими приборами и нарушенные разрежением, возникающим при смыве в унитазах, водяные затворы.
Намерзшие на стенках стояка испарения.
Проблема решается:
- оттайкой стояка. Для этой цели достаточно вылить в фановую трубу ведро горячей воды;
- утеплением фановой трубы, исключающим намерзание испарений на ее внутренней поверхности.
Шум
Пластиковые трубы имеют одну неприятную особенность: они делают слышимым малейший шум в стояке. В результате вы слышите слив воды соседями сверху, шум ветра в фановой трубе, стук капель не до конца закрытого крана и прочие раздражающие шумы.
Проблема шума решается двумя способами:
- Установкой так называемых бесшумных труб. Они отличаются от обычных добавкой минерального наполнителя, увеличенной толщиной и переменной плотностью слоев;
Устройство бесшумной канализации.
Цена бесшумной канализационной трубы в 3 — 4 раза выше стоимости обычной трубы из ПВХ.
- Звукоизоляцией стояка любым рулонным утеплителем, пенопластовой скорлупой или сооруженным вокруг стояка коробом из ГКЛ, стеновых панелей или вагонки.
Нарушение герметичности
Его типичная причина — разрушение чугунного раструба трубы или муфты под весом трубы и вследствие коррозии.
На фото — разрушенная чугунная муфта.
Дефектный участок заменяется с использованием канализационной муфты и компенсирующего патрубка:
- Выше и ниже разрушенного раструба делаются два разреза. Расстояние между ними должно быть равно длине компенсатора;
- Компенсирующий патрубок надевается до упора на верхнюю трубу;
- На нижнюю трубу надевается муфта;
- Компенсатор осаживается в раструб муфты;
- Все соединения герметизируются.
Для ремонта чугунного стояка можно использовать пластиковую фасонину соответствующего диаметра.
Поверхность чугунных труб предварительно зачищается от слоев краски и ржавчины.
Гребенка
Описание
Горизонтальная труба, собирающая стоки квартиры с нескольких сантехнических приборов, прокладывается диаметром 50 мм. Исключение — унитаз: отвод для его подключения не должен иметь меньший диаметр, чем его выпуск.
Отвод для унитаза выполнен трубой диаметром 110 мм.
Уклон гребенки диаметром 50 мм должен составлять 3,5 см/м. Для крепления пластиковых труб к стене используют хомуты и клипсы; точки крепления должны отстоять друг от друга не более чем на 40 — 50 см.
В отсутствие хомутов и клипс я укладывал трубы на вбитую в просверленные в стене отверстия проволоку толщиной 6 мм. Концы импровизированных кронштейнов загибались в вертикальное положение.
Соединение отводов гребенки с сантехническими приборами делается герметичным во избежание появления запахов. Для герметизации используются штатные уплотнители сборной канализации или резиновые манжеты.
Уплотнительная манжета исключит появление запахов.
Проблемы
Для пластиковой внутриквартирной канализации характерны всего две проблемы:
- Запахи. Их причина — в негерметичных соединениях гребенки с мойками и умывальниками. Для борьбы с запахами достаточно уплотнить соединения манжетами. В качестве временной меры их можно замотать обычным скотчем;
- Засоры. Типичная проблема засора 50-миллиметровой гребенки — осевший на стенках трубы жир, попадающий в канализацию при мытье посуды. Засор может быть прочищен тросиком с последующей промывкой горячей водой; однако лучше просто разобрать канализацию и вытряхнуть из труб весь накопившийся в них мусор.
Раструбные соединения с кольцевыми уплотнителями легко разбираются для прочистки.
Чугунные гребенки старых домов нередко дают течь по раструбам. Способ чеканки чугунных раструбов я описал выше.
Фановая труба
Ее диаметр в общем случае должен быть равным диаметру стояка; однако в новых домах практикуется объединение двух-четырех стояков с выводом на кровлю одного фанового отвода. Проблемы и их решения мной уже затрагивались в разделе «стояк».
О фановом отводе достаточно знать лишь то, что он необходим для нормального функционирования канализации. Практикующаяся замена фановой трубы вакуумным клапаном не является полноценным решением. Возникающая в стояке тяга в отсутствие вентиляции транспортирует все запахи к ближайшему негерметичному соединению на одном из верхних этажей.
Вывод стояка на крышу — вовсе не лишняя деталь интерьера.
Профилактика
Я много написал о проблемах канализации, но ни словом не упомянул о том, как можно избежать их возникновения.
Нормы и правила для канализации в многоквартирном доме, обязательные для исполнения всеми жильцами, просты и понятны.
- Унитаз используется только по прямому назначению. Пищевые отходы, строительный мусор, плотная бумага, мусор утилизируются другими способами;
- Выпуски ванн, душевых кабинок и раковин снабжаются решетками или сеточками, исключающими попадание в канализацию посторонних предметов;
Сеточка защитит выпуск от попадания в него мусора.
- Самовольный перенос и изменение диаметра стояков, лежневок и выпусков на колодец строго запрещается. Хотите изменить их конфигурацию — обратитесь в местную жилищную организацию за согласованием;
Изменение конфигурации стояка требует согласования с управляющей организацией.
- Перед тем, как вылить воду после мытья полов в унитаз, не поленитесь убедиться, что в ведре нет тряпки.
Избавиться от жировых пробок в гребенке поможет простая рекомендация, которую, увы, часто обходят стороной публикуемые в СМИ правила пользования канализацией в многоквартирном доме. Мойте посуду горячей водой (буквально на грани комфортной температуры). Я давно заметил, что проблемы с жировыми отложениями начинаются летом, когда температура ГВС опускается до минимальной.
Заключение
Надеюсь, что мне удалось ответить на все связанные с канализацией многоквартирного дома вопросы. Как обычно, видео в этой статье предложит дополнительную информацию. Я буду признателен за ваши дополнения и комментарии. Успехов, камрады!
